12.1.ステップスライド Indexing slide(CGSX)
QP-132E PARTS LIST ver07
12-4
12.1.ステップスライド(CGSX)
12.1.Indexing slide(CGSX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
147CGSX0554 1 BAR, TRANSFER ﾊﾞｰ ﾄﾗﾝｽﾌｧ
149CGSX0575 1 BAR ﾊﾞｰ
152CGSX0602 1 RETAINER 押え
153CGSX0610 4 RETAINER 押え
155CGSX0630 1 RETAINER 押え
156CGSX0640 1 RETAINER 押え
158CGSX1110 1 PIN, ECCENTRIC ﾋﾟﾝ 偏心
159CGSX1121 1 PLATE, FIXED ﾌﾟﾚｰﾄ 固定
162CGSX1151 1 BKT, SENSOR BKT ｾﾝｻ
163CGSX1161 1 BKT, SUPPORT BKT 支え
164CGSX1172 1 PLATE, SUPPORT ﾌﾟﾚｰﾄ 支え
165CGSX1181 1 BKT, ADJUSTING BKT 調整
166CGSX1301 1 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
168CGSX1202 1 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ X№45,X№51∼
169CGSX1222 18 BODY, STOPPER 本体 ｽﾄｯﾊﾟ
170CGSX1232 1 BODY, STOPPER 本体 ｽﾄｯﾊﾟ
171CGPH1380 2 BKT, ADJUSTING BKT 調整
172CGPH1402 2 SCREW, ADJUSTING ﾈｼﾞ 調整
173N1040H 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ         WBK20L-01
174N4013A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X25L
176A1037D 2 ABSORBER, SHOCK ｱﾌﾞｿｰﾊﾞ ｼｮｯｸ RB2015
177H2076C 8 PIN, TAPER ﾋﾟﾝ ﾃｰﾊﾟ 8ﾟX30 ﾒﾈｼﾞﾂｷ
178H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴         M4X10L
179H5164A BOLT, HEX ﾎﾞﾙﾄ 六角        M3X8L
181H5278A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴         M3X15L
182N4024A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X12L
183N1076A NUT, HEX ﾅｯﾄ 六角         M3 P=0.5
184S4061A 1 SENSOR ｾﾝｻ L-9936-01
185CGSX0661 1 BAR ﾊﾞｰ
186CGSX0671 1 BAR ﾊﾞｰ
187CGSX0681 1 BAR ﾊﾞｰ
188CGSX0691 1 BAR ﾊﾞｰ
192N4032A 2 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X12L
193CGSX1310 1 GUIDE ｶﾞｲﾄﾞ
194K5357G CSREW, HEX SOCKET COUNTERSUNK小ﾈｼﾞ六角穴皿 M3X4L
195K1112H 17 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF-05UU-ACSG
196K1112S 5 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF-05UUACS
12.2.ステップスライド Indexing slide(CGSX)
12-5

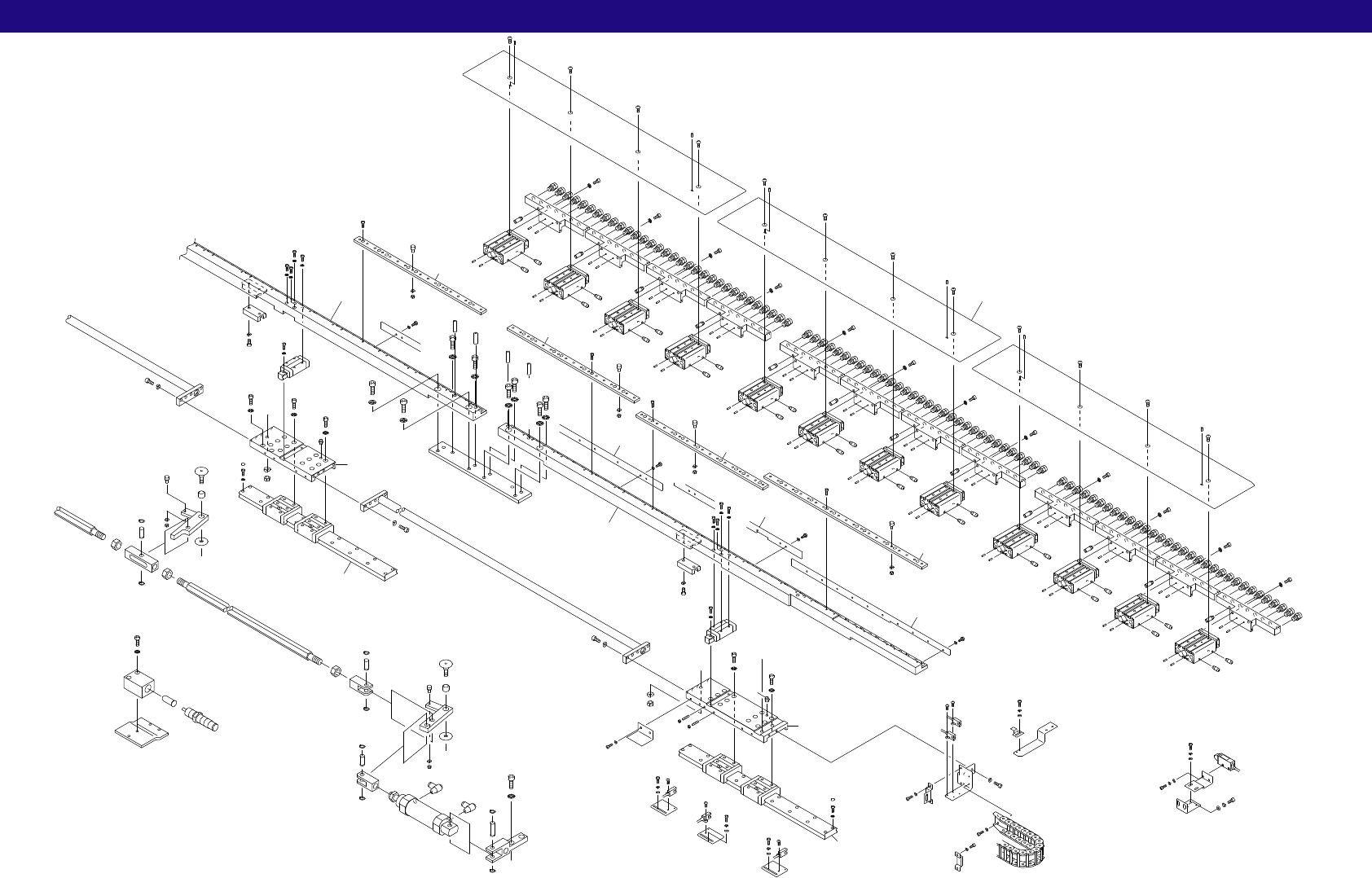

12.2.ステップスライド(CGSX)
12.2.Indexing slide(CGSX)
QP-132E PARTS LIST ver07
x11
167
160
95
112
100
83
184
82
84
87
83
82
84
87
83
82
84
87
83
82
84
87
83
82
84
87
83
82
84
87
83
82
84
87
83
82
84
87
83
82
84
87
83
82
84
87
83
82
84
87
83
82
84
87
169
7
102
69
20
90
70
24
28
38
73
73
73
73
39
40
78
81
81
28
105
73
39
73
27
106
106
73
39
73
29
30
143
90
70
24
69
40
103
133
A
B
C
103
90
120
94
88
85
123
110
110
110
110
110
110
110
110
110
110
110
110
100
123
100
123
100
123
100
123
100
123
100
123
100
123
100
123
100
123
100
123
100
123
169
169
85
85
85
169
161
94
88
180
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
168
195
148
130
130
177
99
117
62
101
6
10
104
116
141
35
90
80
101
9
62
134
116
6
12
90
64
108
63
88
13
22
94
104
32
89
134
89
36
37
139
107
71
37
94
107
71
107
37
94
64
114
41
80
91
43
128
102
178
99
177
177
116
141
35
90
91
43
91
116
99
125
92
C
134
135
125
99
99
178
118
102
102
102
128
128
130
102
128
102
130
102
102
147
118
99
117
99
125
92
114
A
101
101
99
88
139
94
88
88
139
64
108
118
88
111
113
112
89
101
134
47
101
176
48
127
4
175
140
144
177
90
103
193
113
151
90
103
192
113
189
90
103
192
113
190
90
103
192
191
113
B
157
88
179
153
88
179
154
88
179
88
179
153
12.2.ステップスライド Indexing slide(CGSX)
QP-132E PARTS LIST ver07
12-6
12.2.ステップスライド(CGSX)
12.2.Indexing slide(CGSX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
4CGSX0042 2 PLATE, CONNECTING ﾌﾟﾚｰﾄ ﾂﾅｷﾞ
6CGSX0060 3 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
7CGSX0071 1 BKT BKT
9CGSX0092 1 BASE, SLIDE ﾍﾞｰｽ ｽﾗｲﾄﾞ
10CGSX0102 1 BASE, SLIDE ﾍﾞｰｽ ｽﾗｲﾄﾞ
12CGSX0120 1 BKT BKT
13CGSX0130 1 BKT BKT
20CGSX0201 1 LEVER, LINK ﾚﾊﾞｰ ﾘﾝｸ
22CGSX0220 1 DOG ﾄﾞｯｸﾞ
24CGSX0244 2 BOLT ﾎﾞﾙﾄ
27CGSX0273 1 JOINT, KNUCKLE ｼﾞｮｲﾝﾄ ﾅｯｸﾙ
28CGSX0283 3 JOINT, KNUCKLE ｼﾞｮｲﾝﾄ ﾅｯｸﾙ
29CGSX0290 1 JOINT ｼﾞｮｲﾝﾄ
30CGSX0300 1 JOINT ｼﾞｮｲﾝﾄ
32CGSX0322 1 RETAINER, WIRING 押え 配線
35CGSX0362 3 GUIDE ｶﾞｲﾄﾞ
36CGSX0370 1 DOG ﾄﾞｯｸﾞ
37CGSX0382 3 PLATE ﾌﾟﾚｰﾄ
38CGSX0390 1 PIN ﾋﾟﾝ
39CGSX0401 4 PIN ﾋﾟﾝ
40CGSX0424 3 WASHER ﾜｯｼｬ
41CGSX0440 1 RETAINER, WIRING 押え 配線
43CGSX0462 2 JOINT ｼﾞｮｲﾝﾄ
47CGSX0503 2 HOLDER ﾎﾙﾀﾞ
48CGSX0510 2 PIN, STOPPER ﾋﾟﾝ ｽﾄｯﾊﾟ
62N2034C 3 NIPPLE, GREASE ﾆｯﾌﾟﾙ ｸﾞﾘｽ GP-AM-6(P=0.75)
63K4148W 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ TKP0180-30B-R37,15LPIA,PKA
64S4046H 3 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX304-W2A
69K1112A 2 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF05UU-A
70H5335S 3 BEARING, DRY ﾍﾞｱﾘﾝｸﾞ ﾄﾞﾗｲ MB1212DU
71S4046L 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX402-W2A
73S1031A 10 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW10
78S2121S 1 CYLINDER, AIR ｼﾘﾝｸﾞ ｴｱｰ CM2E40-25
80. 54 CAP ｷｬｯﾌﾟ C4
81Y3055Y 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQV06-02S
82S21294 12 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ MGPM16-M9773-5
83R5012A 54
ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ ﾟ3X9.8
84Y3061T 38 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KJS06-M5
85H1024B 152 VALVE ﾊﾞﾙﾌﾞ IN-289-1993
87Y3056B 19 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH06-M6
88W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
89W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
90W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
91W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
