9.パレット 8インチ Pallet 8 inch(CGQP)
QP-132E PARTS LIST ver07
9-3
9.パレット 8インチ(CGQP)
9.Pallet 8 inch(CGQP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
69H5164A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角         M3X8BL
70H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X8L
72H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
73H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X10L
74H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X12L
75H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X15L
76N4034H SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M4X16L
77H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X20L
78H5295A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X35L
79H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X18L
81H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X30L
82CGQP0441 1 COLLAR ｶﾗｰ
83CGQP0450 1 WASHER, CONICAL ﾜｯｼｬ 皿
84CGQP0461 4 PIN ﾋﾟﾝ
85CGQP0720 1 LINK ﾘﾝｸ
86CGQP0490 4 PIN ﾋﾟﾝ
87CGQP0503 1 GUIDE, CLAMP ｶﾟｲﾄﾞ ｸﾗﾝﾌﾟ
88CGQP0513 1 GUIDE, CLAMP ｶﾟｲﾄﾞ ｸﾗﾝﾌﾟ
89CGQP0520 1 PLATE, BACKUP ﾌﾟﾚｰﾄ ﾊﾞｯｸｱｯﾌﾟ
90CGQP0702 1 BKT BKT
91CGQP0540 1 LINK ﾘﾝｸ
92CGQP0551 2 PIN ﾋﾟﾝ
93CGQP0561 1 ROD ﾛｯﾄﾞ
94CGQP0571 1 BKT BKT
95CGQP0601 4 PLATE ﾌﾟﾚｰﾄ
96CGQP0611 3 PLATE ﾌﾟﾚｰﾄ ﾊﾞｷｭｰﾑ用
97CGQP0692 1 BLOCK ﾌﾞﾛｯｸ
98CGQP0631 2 BLOCK 駒
99CGQP0640 1 BLOCK, STOPPER ﾌﾞﾛｯｸ ｽﾄｯﾊﾟ
100CGQP0650 1 PIN, STOPPER ﾋﾟﾝ ｽﾄｯﾊﾟ
101CGQP0660 1 PIN, STOPPER ﾋﾟﾝ ｽﾄｯﾊﾟ
102IPA0661 8 BLOCK 駒
103PPH0880 2 PIN, ECCENTRIC ﾋﾟﾝ 偏心
104MPT0591 4 PIN, BACKUP ﾋﾟﾝ ﾊﾞｯｸｱｯﾌﾟ
105MPT3050 2 BOLT ﾎﾞﾙﾄ ﾊﾞｷｭｰﾑ用
106N1081A NUT, HEX ﾅｯﾄ 六角         M4-L
107A4067Z 4 ELBOW ｴﾙﾎﾞ M-5HL-4 ﾊﾞｷｭｰﾑ用
108H4348S 1 BEARING, DRY ﾍﾞｱﾘﾝｸﾞ ﾄﾞﾗｲ MB2010DU
109H3146A 2 PLUG ﾌﾟﾗｸﾞ M-5P ﾊﾞｷｭｰﾑ用
110N1086A NUT, HEX ﾅｯﾄ 六角         M6 3ｼｭ
111H5278A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X15L
112N4019A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X4L
113N4012A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X8L
114CGQP0710 5 WASHER, FLAT ﾜｯｼｬ 平      
115CGQP0302 1 BLOCK ﾌﾞﾛｯｸ
9.パレット 8インチ Pallet 8 inch(CGQP)
QP-132E PARTS LIST ver07
9-4
9.パレット 8インチ(CGQP)
9.Pallet 8 inch(CGQP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
116T2060A TUBE ﾁｭｰﾌﾞ SP-4LB ﾊﾞｷｭｰﾑ用
117H1137T 2 BAND, TIE ﾊﾞﾝﾄﾞ 結束 NK-3N ﾊﾞｷｭｰﾑ用
120CGQP0810 1 BOLT ﾎﾞﾙﾄ
121CGQP0820 1 BOLT ﾎﾞﾙﾄ
122S1020A 2 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-2
123W1042A WASHER, FLAT
ﾜｯｼｬ 平         
4W-3
124Y3034F 1 UNION ﾕﾆｵﾝ KJU04-00 ﾊﾞｷｭｰﾑ用
125R2037A 3 RING, INSERT ﾘﾝｸﾞ ｲﾝｻｰﾄ WR0425 ﾊﾞｷｭｰﾑ用
126T2060A 1 TUBE ﾁｭｰﾌﾞ SP-4LB ﾊﾞｷｭｰﾑ用 0.3m
127ACGQP8012 4 PIN, BACKUP ﾋﾟﾝ ﾊﾞｯｸｱｯﾌﾟ
128ACGQP8023 1 PIN, VACUUM ﾋﾟﾝ ﾊﾞｷｭｰﾑ Option
129ACGQP8110 1 PIN, VACUUM ﾋﾟﾝ ﾊﾞｷｭｰﾑ Option

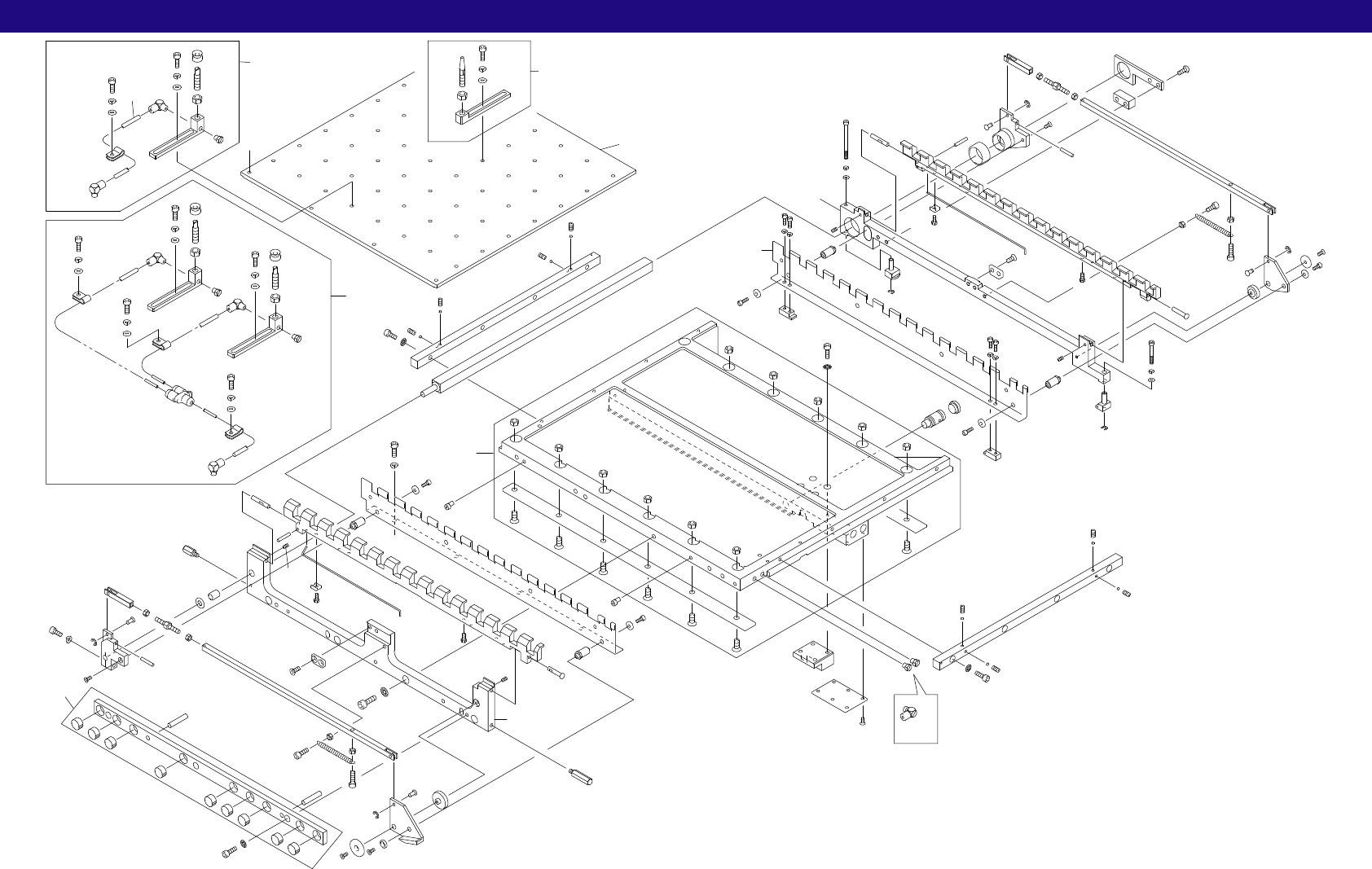

10.パレット 16インチ Pallet 16 inch(CGQP)
10-1
10.パレット 16インチ(CGQP)
10.Pallet 16 inch(CGQP)
QP-132E PARTS LIST ver07
53
29
29
18
85
114
22
45
62
115
69
64
88
66
27
91
116
113
38
22
45
39
40
104
59
41
63
84
106
67
69
115
82
97
95
7
10
98
76
82
115
69
24
67
53
75
68
68
69
69
59
59
84
86
92
121
53
124
123
123
122
53
124
130
Option
129
Option
128
117
90
73
103
50
56
54
107
105
108
73
54
56
118
105
90
73
103
50
56
54
107
105
108
72
54
56
126
105
117
90
103
56
54
107
105
108
73
54
56
73
54
56
118
118
118
126
125
127
117
A
96
89
73
102
56
54
108
50
73
58
57
72
14
14
87
57
16
83
54
82
22
45
23
62
115
69
62
64
25
77
28
61
31
32
114
112
38
45
22
40
104
59
63
47
84
43
46
49
105
76
67
1
2
94
6
46
10
98
82
115
69
67
24
68
68
75
72
59
59
78
74
57
57
72
Option
A
54
71
111
100
111
100
100
110
100
110
110
111
100
100
100
110
111
100
80
81
84
86
92
93
99
101
101
9
x5
