22.3.本体 Body(CGAB)
QP-132E PARTS LIST ver07
22-8
22.3.本体(CGAB)
22.3.Body(CGAB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No.QTY Description Rating Remarks
114Y3058L 1 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH16-04S
115H3145E 32 PLUG ﾌﾟﾗｸﾞ KQP06

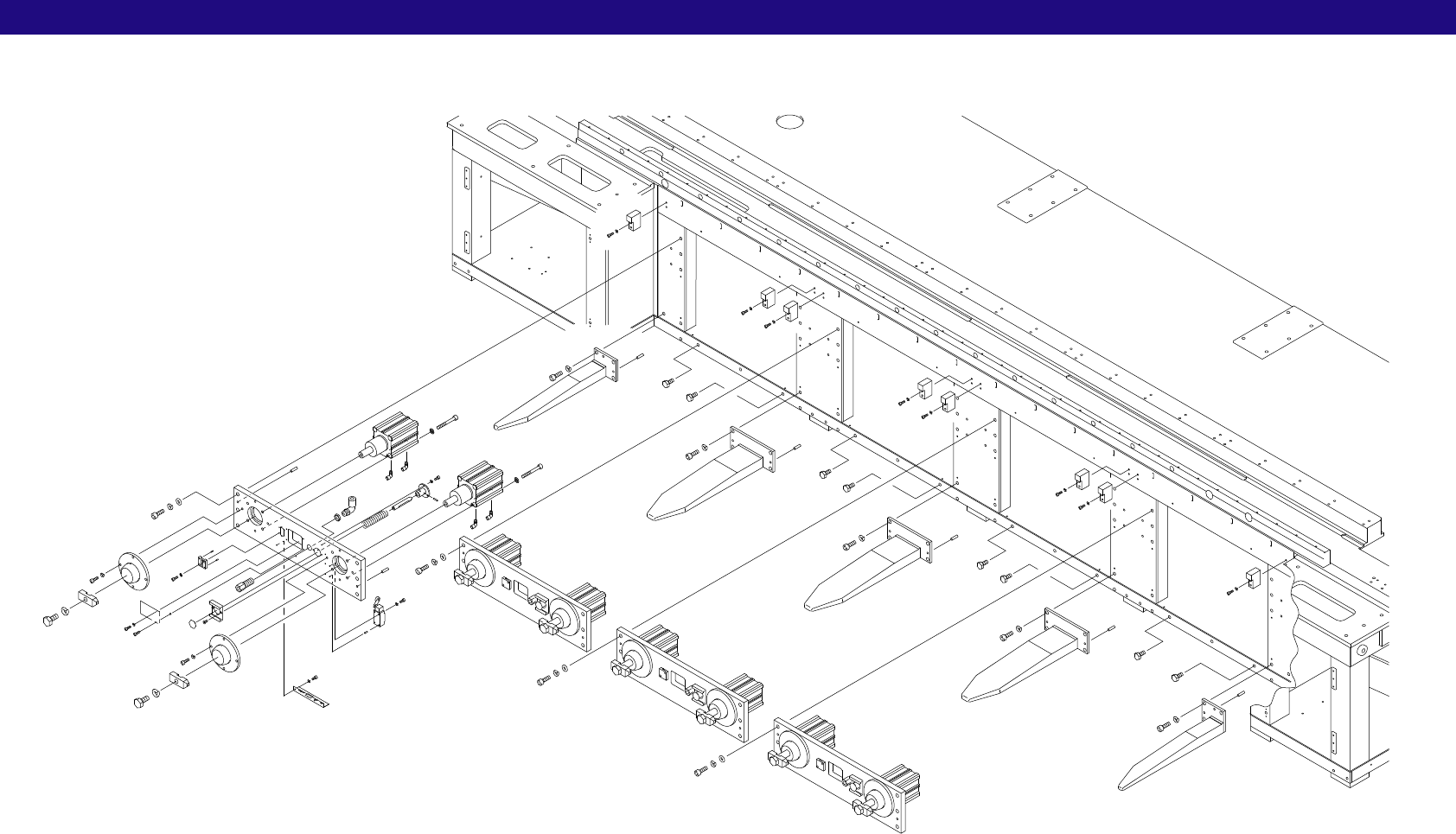

23.フィーダユニットクランプ Feeder unit clamp(CGUZ)
23-1
23.フィーダユニットクランプ(CGUZ)
23.Feeder unit clamp(CGUZ)
QP-132E PARTS LIST ver07
x18
1
35
30
2
29
43
4
29
43
2
29
43
17
17
17
2
29
43
17
3
29
43
17
6
28
41
1
35
30
5
46
7
32
37
16
8
26
38
9
31
29
44
17
17
18
18
18
18
18
18
18
18
19
20
33
42
33
42
21
21
22
22
22
22
24
23
26
36
10
26
39
11
25
12
13
14
34
15
27
40
15
27
40
15
27
40
15
27
40
15
27
40
31
29
44
31
29
44
31
29
44
28
41
26
36
45
23.フィーダユニットクランプ Feeder unit clamp(CGUZ)
QP-132E PARTS LIST ver07
23-2
23.フィーダユニットクランプ(CGUZ)
23.Feeder unit clamp(CGUZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGUZ0011 8 RETAINER 押え
2CGUZ0044 3 BKT BKT
3CGUZ0054 1 BKT BKT
4CGUZ0064 1 BKT BKT
5CGUZ0084 4 GUIDE ｶﾞｲﾄﾞ
6CGUZ0094 4 GUIDE ｶﾞｲﾄﾞ
7CGUZ0100 4 GUIDE ｶﾞｲﾄﾞ
8CGUZ0112 4 PANEL, CONNECTOR ﾊﾟﾈﾙ ｺﾈｸﾀ
9CGUZ0125 4 PLATE, CLAMPING ﾌﾟﾚｰﾄ ｸﾗﾝﾌﾟ
10CGUZ0130 4 BOLT ﾎﾞﾙﾄ
11CGUZ0140 4 HOLDER ﾎﾙﾀﾞ
12CGUZ0150 4 SHAFT ｼｬﾌﾄ
13CGUZ0160 4 SPRING ｽﾌﾟﾘﾝｸﾞ
14CGUZ0170 4 PLATE ﾌﾟﾚｰﾄ
15CGUZ0181 8 BLOCK, STOPPER ﾌﾞﾛｯｸ ｽﾄｯﾊﾟ
16R5012A 8 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ 3ﾟX9.8
17H2076C 18 PIN, TAPER ﾋﾟﾝ ﾃｰﾊﾟ 8ﾟX30 ﾒﾈｼﾞﾂｷ
18H5137B 8 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ SPM-M12
19H10515 4 VALVE, CHECK ﾊﾞﾙﾌﾞ ﾁｪｯｸ IN-334-62-3
20Y3055H 4 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL12-02S
21S2066G 8 CYLINDER ｼﾘﾝﾀﾞ MK2B80-10230-20R-1
22Y3048D 16 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KFL06-01
23S3193G 4 SW, LIMIT SW ﾘﾐｯﾄ D4D-1120
24R5015T 8 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ 4ﾟX9.8
25H2059A 4 PIN, SPRING ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 4ﾟX20
26W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
27W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
28W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
29W1027A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M
30W1029A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 16M/M
31W1048A WASHER, FLAT ﾜｯｼｬ 平         4W-12
32W1011A WASHER, CONICAL ﾜｯｼｬ 皿         M-4-L
33W1015A WASHER, CONICAL ﾜｯｼｬ 皿         M-10-H
34K5359E
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       M4X8L
35H5246A BOLT, HEX ﾎﾞﾙﾄ 六角         M16X40L
36H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
37H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X10L
38H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X12L
39H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X30L
40H5332A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X50L
41H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M8X30L
42H5380T BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M10X140L
43H5388A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M12X35L
44H5392A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M12X45L
