1 4 . イン、アウトパレットアンクランプ I n , O u t p a l l e t u n c l a m p e r ( C G Q X ) 1 4 - 1 1 4 . イン、アウトパレットアンクランプ( C G Q X ) 1 4 . I n , O u t p a l l e t u n c l a m p e r ( C G Q X ) QP-132E P ARTS LIST ver07 x 3 . 5 1 2 3 4…
13.パレット搬出装置 Pallet unloading station(CGQS)
QP-132E PARTS LIST ver07
13-4
13.パレット搬出装置(CGQS)
13.Pallet unloading station(CGQS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
95CGQS0450 1 RETAINER, WIRING 押え 配線
96H4232Z 2 BEARING ﾍﾞｱﾘﾝｸﾞ F-MGA413ZZ1
97H1004S 2 WASHER ﾜｯｼｬ LR4-0.5(100個/Pack)
98W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
99CGQS0540 1 GUIDE ｶﾞｲﾄﾞ X89∼ ･

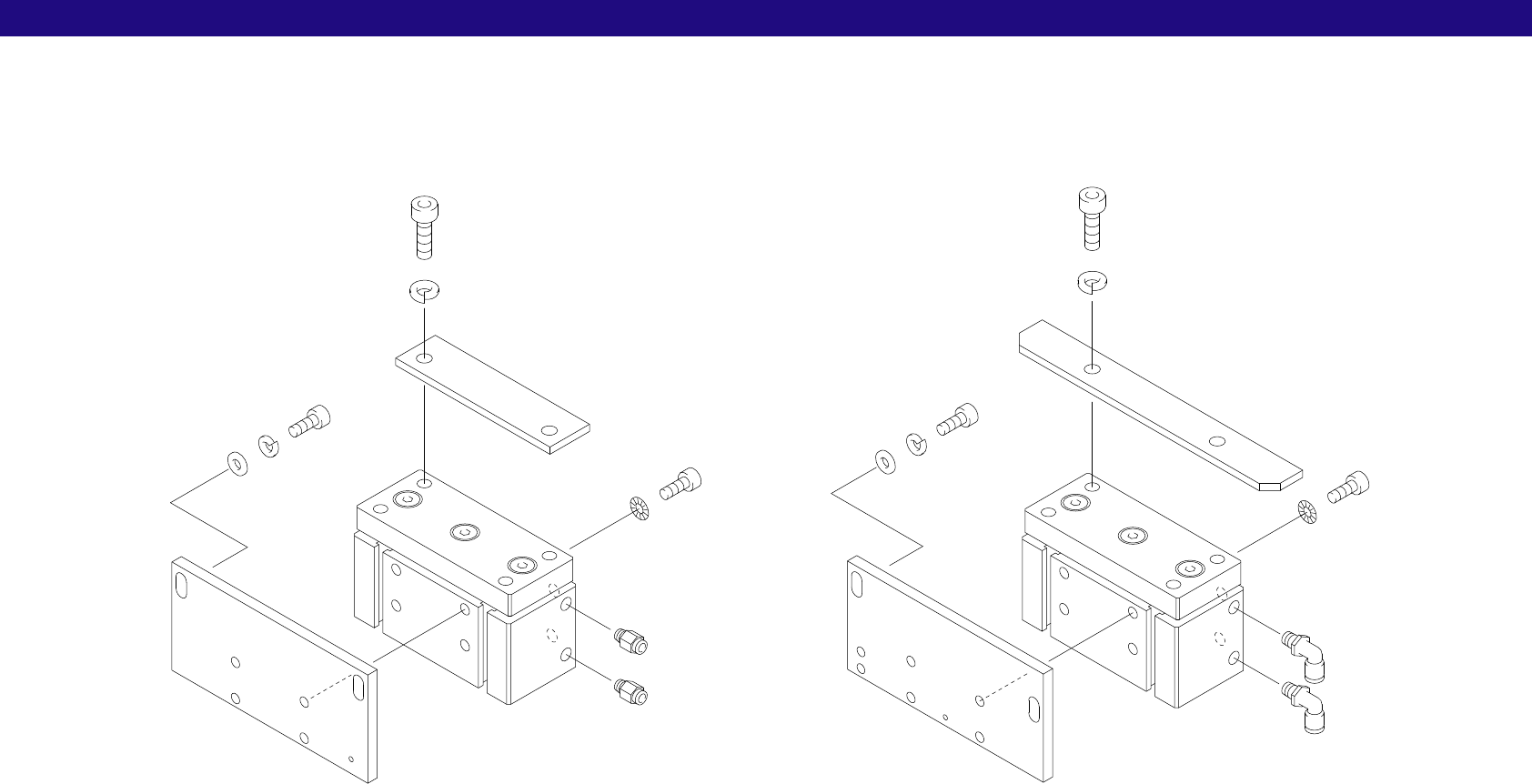

14.イン、アウトパレットアンクランプ In,Out pallet unclamper(CGQX)
14-1
14.イン、アウトパレットアンクランプ(CGQX)
14.In,Out pallet unclamper(CGQX)
QP-132E PARTS LIST ver07
x3.5
1
2
3
4
13
10
16
6
18
16
8
8
IN側 OUT側
In side Out side
9
11
18
11
9
10
17
13
20
19
19
17
14.イン、アウトパレットアンクランプ In,Out pallet unclamper(CGQX)
QP-132E PARTS LIST ver07
14-2
14.イン、アウトパレットアンクランプ(CGQX)
14.In,Out pallet unclamper(CGQX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGQX0022 1 PLATE ﾌﾟﾚｰﾄ
2CGQX0123 1 PLATE ﾌﾟﾚｰﾄ
3CGQX0161 1 PLATE, ADJUSTING ﾌﾟﾚｰﾄ 調整
4CGQX0172 1 PLATE, ADJUSTING ﾌﾟﾚｰﾄ 調整
6S21279 1 CYLINDER ｼﾘﾝﾀﾞ SGDA50X15-ZE102B2
8Y3056H 2 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH06-02S
9W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
10W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
11W1046A WASHER, FLAT ﾜｯｼｬ 平 4W-8
13W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
16H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
17H5349T BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X65L
18H5360A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X25L
19Y3052A 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-02S
20S21278 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ SGDA50X15-ZE102B2-48W ･
