1 . ノズル一覧 N o z z l e s ( C G P N ) QP-132E P ARTS LIST ver07 1 - 2 1 . ノズル一覧( C G P N ) 1 . N o z z l e s ( C G P N ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y D e s c r i p t i o …

100%1 / 129
1.ノズル一覧 Nozzles(CGPN)
1-1
1.ノズル一覧(CGPN)
1.Nozzles(CGPN)
QP-132E PARTS LIST ver07
x1
ノズルスプリング（各ノズル共通）
Nozzle φ2.5
Nozzle φ1.3Nozzle φ0.7 Nozzle φ1.0 Nozzle φ1.8
Nozzle φ1.8
17
9
16
7
15
5
13
20
3
14
11
18
19
Nozzle spring(Same spring for all nozzle)
10 12
4
2
6 8
1
φ8φ8φ8 φ8
φ17 φ17
1.ノズル一覧 Nozzles(CGPN)
QP-132E PARTS LIST ver07
1-2
1.ノズル一覧(CGPN)
1.Nozzles(CGPN)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGPN0022 96 SPRING ｽﾌﾟﾘﾝｸﾞ Applicable to all nozzle
2CGPN0330 64 SEAL ｼｰﾙ
3ACGPN8036 64 NOZZLE ASSY ﾉｽﾞﾙASSY φ0.7-φ8
4CGPN0230 64 SEAL ｼｰﾙ
5ACGPN8026 64 NOZZLE ASSY ﾉｽﾞﾙASSY φ1.0-φ8
6CGPN0130 64 SEAL ｼｰﾙ
7ACGPN8016 64 NOZZLE ASSY ﾉｽﾞﾙASSY φ1.3-φ8
8CGPN0430 64 SEAL ｼｰﾙ
9ACGPN8046 64 NOZZLE ASSY ﾉｽﾞﾙASSY φ1.8-φ8
10CGPN1021 32 SEAL ｼｰﾙ
11ACGPN8116 32 NOZZLE ASSY ﾉｽﾞﾙASSY φ1.8-φ17
12CGPN1121 32 SEAL ｼｰﾙ
13ACGPN8126 32 NOZZLE ASSY ﾉｽﾞﾙASSY φ2.5-φ17
14ACGPN8538 64 NOZZLE ASSY ﾉｽﾞﾙASSY With SEAL
15ACGPN8528 64 NOZZLE ASSY ﾉｽﾞﾙASSY With SEAL
16ACGPN8518 64 NOZZLE ASSY ﾉｽﾞﾙASSY With SEAL
17ACGPN8548 64 NOZZLE ASSY ﾉｽﾞﾙASSY With SEAL
18ACGPN8617 32 NOZZLE ASSY ﾉｽﾞﾙASSY With SEAL
19ACGPN8627 32 NOZZLE ASSY ﾉｽﾞﾙASSY With SEAL
20ACGPN8200 1 FILTER KIT ﾌｨﾙﾀ ｷｯﾄ CGPN0030を100ｹ 1set

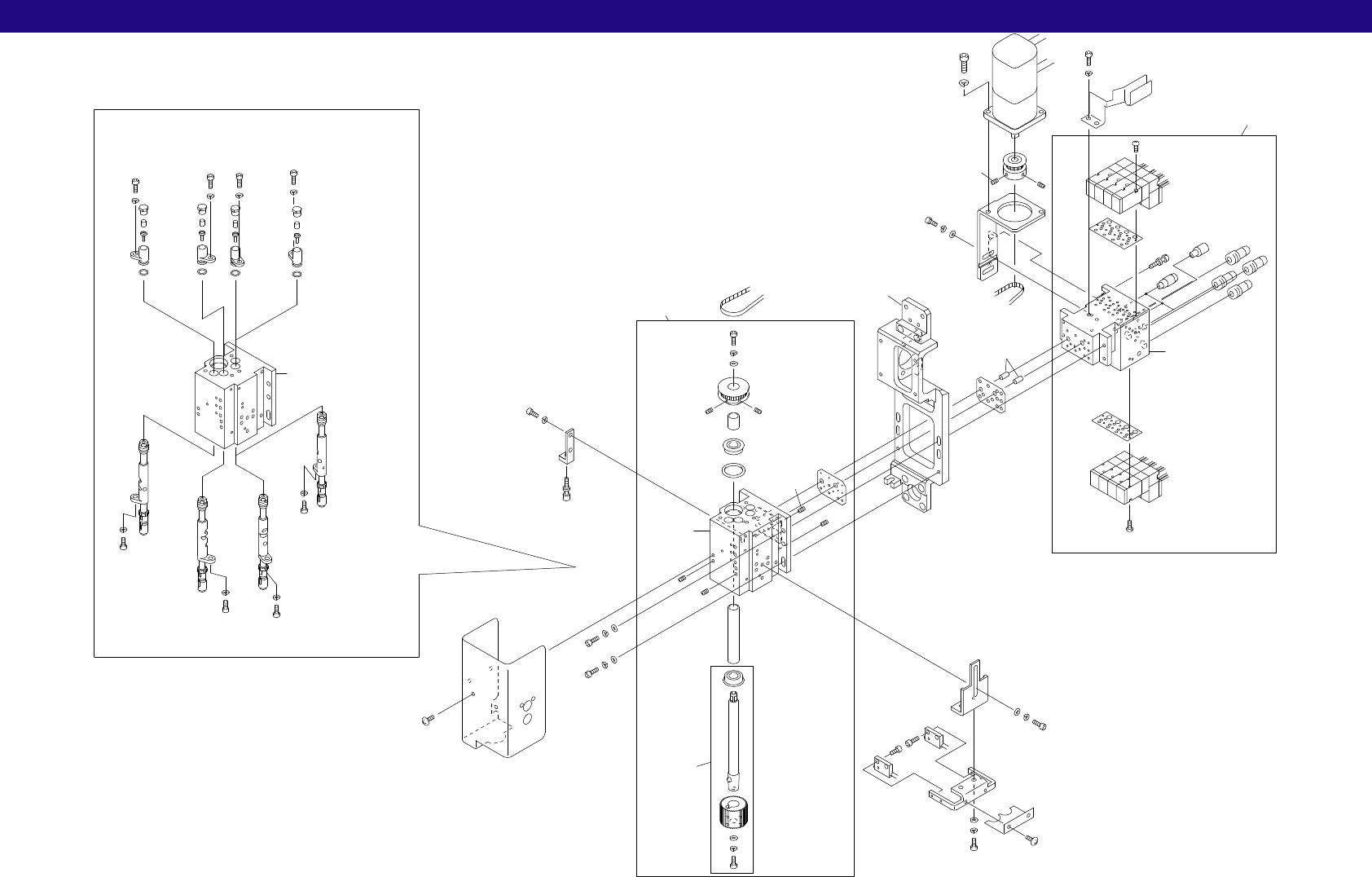

2.X ヘッド X head(CGPH)
2-1
2.X ヘッド(CGPH)
2.X head(CGPH)
QP-132E PARTS LIST ver07
x4
7
36
45
8
9
41
41
33
10
50
11
70
17
18
34
19
20
39
13
34
36
15
36
73
21
22
23
24
77
37
25
26
51
51
28
28
29
30
31
35
47
34
46
36
34
41
34
45
41
49
49
48
45
22
34
45
34
36
53
57
36
34
50
58
63
66
74
75
76
76
76
76
55
37
78
64
45
34
45
34
61
59
15
60
62
65
