15.1.リターンコンベア Return conveyor(CGQR)
QP-132E PARTS LIST ver07
15-4
15.1.リターンコンベア(CGQR)
15.1.Return conveyor(CGQR)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
119CGQR0570 2 NUT ﾅｯﾄ
120CGQR0581 1 BKT BKT
124CGQR0640 1 GUIDE ｶﾞｲﾄﾞ
125CGQR0650 1 COLLAR ｶﾗｰ
126CGQR0660 2 PLATE, CYLINDER ﾌﾟﾚｰﾄ ｼﾘﾝﾀﾞ
127S3141S 1 SENSOR ｾﾝｻ UM-T50S
128. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M2.6X12L
129N4021A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X6L ･

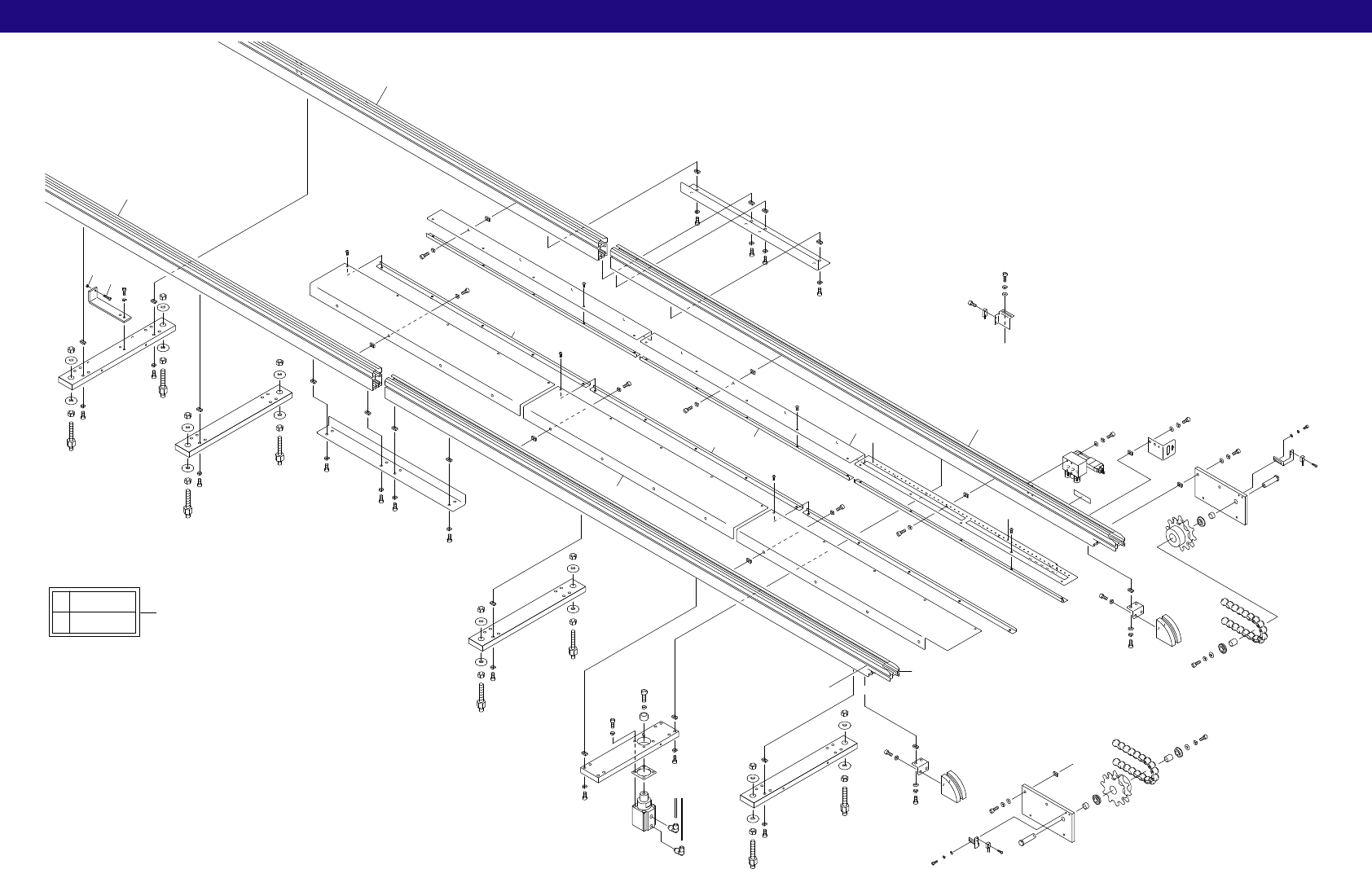

15.2.リターンコンベア Return conveyor(CGQR)
15-5
15.2.リターンコンベア(CGQR)
15.2.Return conveyor(CGQR)
QP-132E PARTS LIST ver07
x12
2
A
5
5
57
57
76
78
57
57
78
57
78
57
126
10
86
86
9
10
86
86
9
10
86
86
36
10
86
86
103
57
78
57
103
57
78
11
57
78
57
78
57
78
57
11
78
57
100
38
76
124
51
57
78
78
57
52
8
8
78
57
7
88
88
88
88
88
88
56
56
56
56
56
56
56
56
13
12
94
14
15
16
78
68
68
12
13
14
15
16
68
68
63
63
78
78
57
78
57
78
53
1
57
64
78
57
78
65
57
64
78
65
98
84
77
105
105
103
103
103
78
105
105
102
102
127
103
102
103
127
134
103
103
103
55
55
103
103
78
103
103
55
55
103
7
133
125
128
123
83
78
102
83
78
83
104
72
78
83
104
94
72
128
132
35
50
59
70
70
78
57
78
105
105
78
37
108
117
129
57
A
116
T4SOL-2
T4SOL-1
RCV パレット押出し前進
CONV RETOUR POUSS 1
RCV PUSH ON
RCV STPR OFF
RCV ストッパ抜き
CONV RETOUR BUTEE 0
76
57
99
131
128
B
80
41
94
69
75
95
B
B
102
78
83
120
130
15.2.リターンコンベア Return conveyor(CGQR)
QP-132E PARTS LIST ver07
15-6
15.2.リターンコンベア(CGQR)
15.2.Return conveyor(CGQR)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGQR0010 1 FRAME ﾌﾚｰﾑ
2CGQR0021 1 FRAME ﾌﾚｰﾑ
5CGQR0051 2 PLATE ﾌﾟﾚｰﾄ
7CGQR0070 2 PLATE ﾌﾟﾚｰﾄ
8CGQR0080 2 PLATE ﾌﾟﾚｰﾄ
9CGQR0090 2 PLATE ﾌﾟﾚｰﾄ
10CGQR0101 8 BOLT, STUD ﾎﾞﾙﾄ ｽﾀｯﾄﾞ
11CGQR0110 2 PLATE ﾌﾟﾚｰﾄ
12CGQR0120 6 PULLEY ﾌﾟｰﾘ
13CGQR0130 4 SHAFT ｼｬﾌﾄ
14CGQR0140 6 COLLAR ｶﾗｰ
15CGQR0150 4 COLLAR ｶﾗｰ
16CGQR0160 6 COLLAR ｶﾗｰ
35CGQR0360 1 PLATE, STOPPER ﾌﾟﾚｰﾄ ｽﾄｯﾊﾟ
36CGQR0370 1 PLATE ﾌﾟﾚｰﾄ
37CGQR0381 1 STOPPER ｽﾄｯﾊﾟ
38CGQR0390 1 BKT BKT
41CGQR0420 2 BKT, SENSOR BKT ｾﾝｻ
50CGQR0490 1 SPACER ｽﾍﾟｰｻ
51CGQR0500 1 PLATE ﾌﾟﾚｰﾄ
52CGQR0511 1 PLATE ﾌﾟﾚｰﾄ
53CGQR0520 1 FRAME ﾌﾚｰﾑ
55CGQR0540 7 GUIDE ｶﾞｲﾄﾞ
56MQC3441 16 WASHER ﾜｯｼｬ
57IQC6062 96 NUT ﾅｯﾄ
59S2088W 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ STK-32-10-TOH3-DN11
63T2133T 2 CHAIN ﾁｪｰﾝ RF2030VRP-A
64H3202W 2 BKT BKT RF2030VRP-GB
65K1147X 2 GUIDE ｶﾞｲﾄﾞ RF2030VRP-RG
68H4262M 15 BEARING ﾍﾞｱﾘﾝｸﾞ 6901ZZNR
69S3141X 2 SENSOR ｾﾝｻ UM-Z3SV
70A4065C 2 ELBOW ｴﾙﾎﾞ GWL4-6
72S3141W 1 SENSOR ｾﾝｻ UM-T50SV
75W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
76W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
77W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
78W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
80W1042A
WASHER, FLAT ﾜｯｼｬ 平         4W-3
83W1045A WASHER, FLAT ﾜｯｼｬ 平         4W-6
84N1080A NUT, HEX ﾅｯﾄ 六角         M4 P=0.7
86N1092A NUT, HEX ﾅｯﾄ 六角         M10 P=1.5
88K5257A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M4X8L
94. SCREW, C/R PAN 小ﾈｼﾞ十穴鍋 M2.6X12L
95H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X8L
