1 9 . 3 . エアー配管図 P n e u m a t i c c i r c u i t d i a g r a m ( C G W B ) QP-132E P ARTS LIST ver07 1 9 - 8 1 9 . 3 . エアー配管図( C G W B ) 1 9 . 3 . P n e u m a t i c c i r c u i t d i a g r a m ( C G W B ) 番号 図番 & ｺ ｰ…

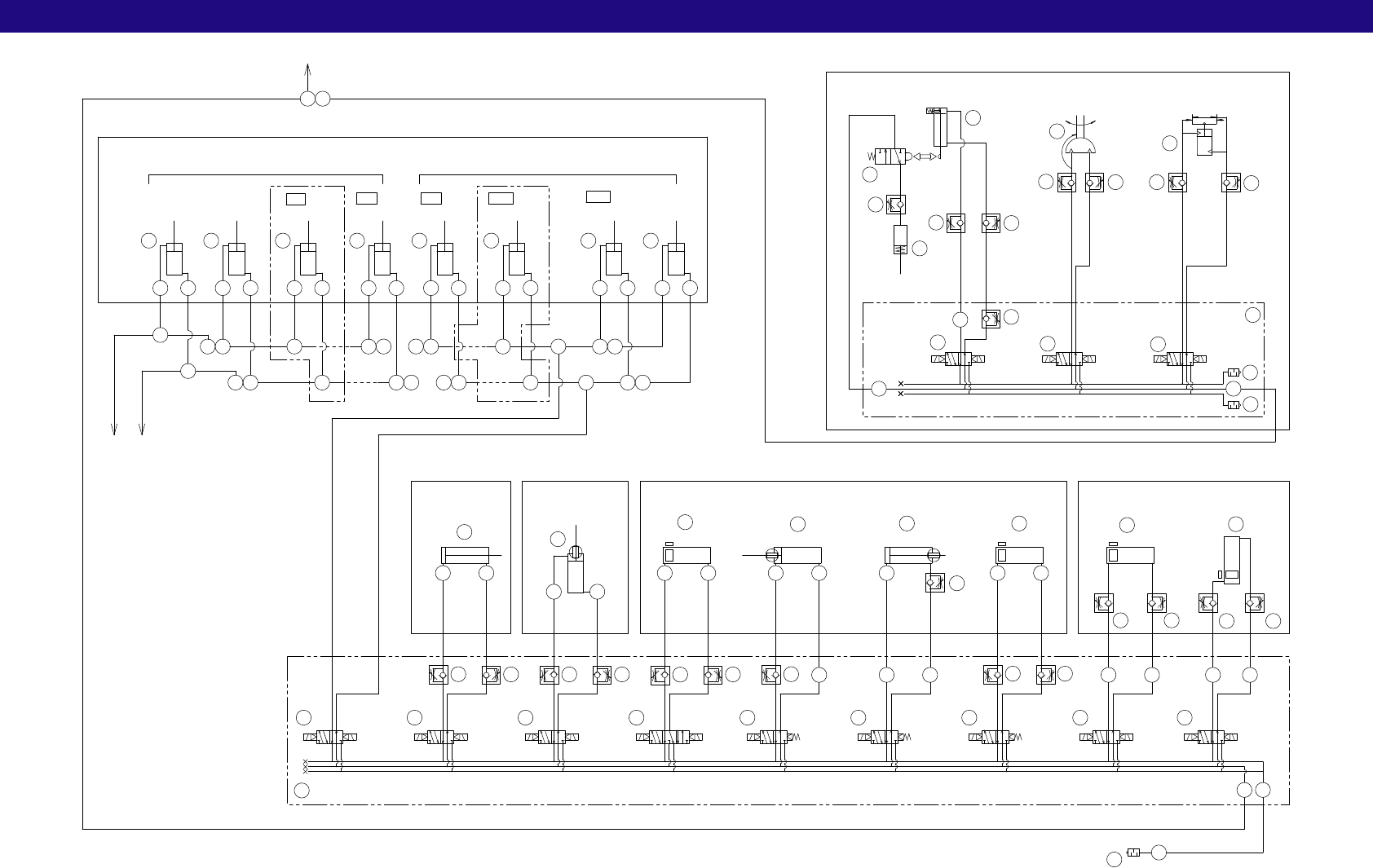

19.3.エアー配管図 Pneumatic circuit diagram(CGWB)
19-7
19.3.エアー配管図(CGWB)
19.3.Pneumatic circuit diagram(CGWB)
QP-132E PARTS LIST ver07
x2
C
D E
7787
ステップスライド(CGSX)
Step slide
SS軸パレットクランプ
SS axis pallet clamp
10ヶ
9ヶ
99 9 9 9 9 9 9
アプローチ
ステーション
マーク読み取り
ステーション
1ST
8ST
9ST
15ST
16ST
ランディング
ステーション
84 8484 84 84 84 84 84 84 84 84 84 84 84 84 84
88
88
135
135
88
8888
88 134
134
134
134
88
88
133
133
88
88
88
88 77
7788
88
PCB ローダ上昇、下降
PCB Roader up/down
PCB ローダ旋回、戻し
PCB Roader rotation/return
PCB ローダ爪開閉
PCB Roader jaw open/close
12
13
14
41
58
60
60
62
62 61
61
P R
A
上昇
Up
下降
Down
旋回
戻し
Rotation
Return
閉 開
Open
Close
上昇
Up
下降
Down
マニプレータ基板クランプ
Manipulator PCB clamp
22
89
64
129
119
119
143
33
33
33
マニプレータ搬出側(CGGX)
Manipulator unloader side
21
5652
53 54 55
54
55
72
3131 31 31 30 32 32 32 31
130 130 125 125 126 126 142 127 127
59
63 63
61 61
SS軸ピン入り
Engage SS axis pin
抜き
入り
Out In
クランプ
Clamp
アンクランプ
Unclamp
搬出基板アンクランプ
Unloader PCB unclamp
98 98
前進
後退
Forward
Retract
クランプ アンクランプ
Clamp
Unclamp
搬出パレット前進、後退
Unloader pallet forward/retract
搬出パレットクランプ
Unloader pallet clamp
搬出パレットシフト
Unloader pallet shift
パレット押出し
Pallet expulsion
左
右 後退
前進
Left Right
Retract
Forward
ステップスライド(CGSX)
Step slide
パレットアンクランプ(CGQX)
Pallet unclamp
パレット搬出(CGQS)
Pallet unloader
8
7
2
3
6 5
段取替ステーション(CGQM)
Change station
段換バー前進、後退 排出シャッタ
Change bar forward/retract
Eject shutter
後退
Retract
前進
Forward
10
11
開
閉
Open
Close
72 72
56 51
72 72 72 72
A B
BA A BA BA BA BA BA BA BA B
A B
A
B
A B
A
B
A A
A
A B
152
101118
153
Approach stationMark read station
Landing station
クランプ
Clamp
アンクランプ
Unclamp
18
19.3.エアー配管図 Pneumatic circuit diagram(CGWB)
QP-132E PARTS LIST ver07
19-8
19.3.エアー配管図(CGWB)
19.3.Pneumatic circuit diagram(CGWB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
2S21340 1 CYLINDER, RODLESS ｼﾘﾝﾀﾞ ﾛｯﾄﾞﾚｽ 0RCA25X450-L-CS3MB2
3S2087T 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ TBDA16X10-ZE102-B2
5S2134X 1 CYLINDER, RODLESS ｼﾘﾝﾀﾞ ﾛｯﾄﾞﾚｽ MRCH16X325-ZC305B2
6S2126C 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CXSL10-K7949-20
7S21278 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ SGDA50X15-ZE102B2-48W
8S2121S 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CM2E40-25
9S2126R 19 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ MGPM16-M3435-5
10S21276 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ ORGA20X235-L-CS3MB-2
11S2115C 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CDY1S10H-R0248-100
12S2081M 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CCDAKS25X50-B-HL-ZE202-B2
13S21266 1 ACTUATOR, ROTARY ｱｸﾁｭｴｰﾀ ﾛｰﾀﾘ MSQA30AX-A90L-X47
14S2081N 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CHDU-20-339W
18S2085Z 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ NSA-16X5
21CGWB0025 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ F15M9PM-MR-F201-7W
22CGGX0253 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ F10M3AJ
30. (1) VALVE, SOL ﾊﾞﾙﾌﾞ SOL F15T4-FM DC24V
31. (5) VALVE, SOL ﾊﾞﾙﾌﾞ SOL F15T2-FM DC24V
32. (3) VALVE, SOL ﾊﾞﾙﾌﾞ SOL F15T1-FM DC24V
33. (3) VALVE, SOL ﾊﾞﾙﾌﾞ SOL F10T2-A1-PS3 DC24V
41H1063E 1 VALVE, MECHANICAL ﾊﾞﾙﾌﾞ ﾒｶﾆｶﾙ VM1010-4NU-01
51. (1) CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ SS4-01B
52K5330A (1) CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ SC6-01B
53. (1) CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ SS6-01B
54. (2) CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ SC6-01A
55. (2) CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ SS6-01A
56. (2) CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ SC4-01B
58K5337T 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1211F-M5-04S
59K5337K 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1201F-M5-04S
60K5337M 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1201F-M5-06
61K5337H 4 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1201F-M5-04
62K5342A 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS2201F-01-06S
63K53416 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS2201F-01-04S
64. (1) CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ SS6-M5MA
72S2150A (7) JOINT ｼﾞｮｲﾝﾄ TS4-01
77Y3040Z 3 UNION ﾕﾆｵﾝ KQR06-08
84Y3061T 38 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KJS06-M5
87Y30413 1 UNION ﾕﾆｵﾝ KQT08-10
88Y3023M 36 UNION ﾕﾆｵﾝ PEG8-6
89. (1) JOINT, ONE-TOUCH ｼﾞｮｲﾝﾄ ﾜﾝﾀｯﾁ TL4-01M
98Y3052A 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-02S
101S2152A (1) JOINT ｼﾞｮｲﾝﾄ TS8-02
118. (2) JOINT ｼﾞｮｲﾝﾄ TSH10-02
119S1053F (2) SILENCER ｻｲﾚﾝｻ KM-11
125Y3049T 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KJL06-01S
19.3.エアー配管図 Pneumatic circuit diagram(CGWB)
QP-132E PARTS LIST ver07
19-9
19.3.エアー配管図(CGWB)
19.3.Pneumatic circuit diagram(CGWB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
126A4068H 2 ELBOW ｴﾙﾎﾞ M-5ALU-4
127Y3049E 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KJL04-M5
129S2171A (1) JOINT, ONE-TOUCH ｼﾞｮｲﾝﾄ ﾜﾝﾀｯﾁ TL6-01
130Y3055Y 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQV06-02S
133Y3041Z 2 UNION ﾕﾆｵﾝ KQT08-00
134H3145F 4 PLUG ﾌﾟﾗｸﾞ KQP-08
135Y3054H 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL08-99
142N2030T 1 NIPPLE ﾆｯﾌﾟﾙ M-5AU-4
143S2154A (1) JOINT ｼﾞｮｲﾝﾄ TSH6-M5M
152Y3037F 1 UNION ﾕﾆｵﾝ KQE10-03
153S10531 1 SILENCER ｻｲﾚﾝｻ KM-31 ･
