7.インコンベア In conveyor(CGQC)
QP-132E PARTS LIST ver07
7-4
7.インコンベア(CGQC)
7.In conveyor(CGQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
95S4032Y 1 SENSOR ｾﾝｻ GTR3RSN+GP2
96H5263A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X18L
97H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L ･

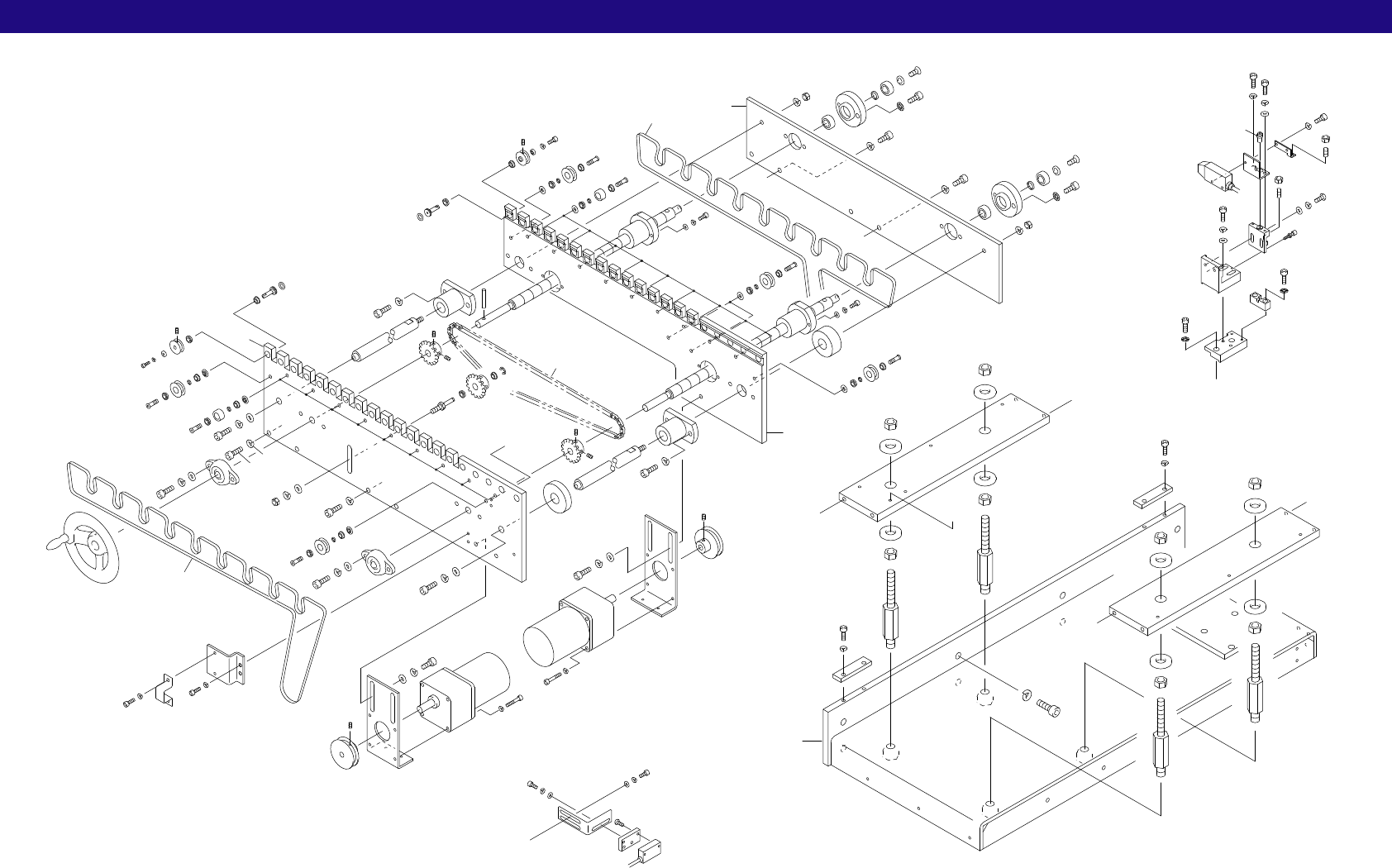

8.アウトコンベア Out conveyor(CGQC)
8-1
8.アウトコンベア(CGQC)
8.Out conveyor(CGQC)
QP-132E PARTS LIST ver07
x6.5
1
2
48
48
3
4
7
7
9
10
10
11
11
50
50
12
52
68
53
13
13
14
15
15
15
16
16
81
81
18
18
15
19
19
63
48
20
24
61
61
61
24
27
59
28
48
6
30
50
31
61
31
31
32
33
33
34
33
33
35
35
35
35
36
37
36
37
48
48
38
38
39
50
40
68
40
43
44
44
44
44
44
44
44
44
44
44
44
44
44
44
45
46
47
47
6
30
77
34
47
47
54
50
77
50
58
58
79
79
50
50
50
50
82
82
42
15
19
33
35
44
44
15
19
33
35
44
44
52
48
75
48
70
50
53
65
65
50
68
62
63
68
68
53
50
78
68
41
50
70
68
61
64
64
68
61
50
5
68
68
76
54
76
41
E
E
B
A
D
C
15
19
33
35
44
44
72
72
74
73
73
74
80
80
83
8
23
94
26
66
26
25
25
55
55
29
29
55
55
29
29
51
71
49
49
F
C
B
D
29
55
25
55
29
25
55
29
29
55
A
F
66
89
90
75
100
75
88
91
48
96
92
87
52
93
99
97
84
79
80
95
98
97
79
100
52
86
85
10
79
48
8.アウトコンベア Out conveyor(CGQC)
QP-132E PARTS LIST ver07
8-2
8.アウトコンベアCGQC)
8.Out conveyor(CGQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGQC0011 1 SCREW ﾈｼﾞ
2CGQC0021 1 SCREW ﾈｼﾞ
3CGQC0054 1 PLATE, SIDE ﾌﾟﾚｰﾄ ｻｲﾄﾞ
4CGQC0063 1 PLATE, SIDE ﾌﾟﾚｰﾄ ｻｲﾄﾞ
5CGQC0070 1 PLATE ﾌﾟﾚｰﾄ
6CGQC0080 2 WASHER ﾜｯｼｬ
7CGQC0090 2 BAR, GUIDE ﾊﾞｰ ｶﾞｲﾄﾞ
8CGQC0101 1 BKT BKT
9CGQC0111 1 STOPPER ｽﾄｯﾊﾟ
10W1042A WASHER, FLAT ﾜｯｼｬ 平        4W-3
11CGQC0130 2 GUIDE ｶﾞｲﾄﾞ
12CGQC0142 1 BKT, SW BKT SW
13CGQC0150 2 BKT, MOTOR BKT ﾓｰﾀ
14CGQC0160 1 SHAFT ｼｬﾌﾄ
15CGQC0170 24 BOLT ﾎﾞﾙﾄ
16CGQC0182 40 BOLT ﾎﾞﾙﾄ
18CGQC0200 18 PULLEY ﾌﾟｰﾘ
19CGQC0210 6 PULLEY ﾌﾟｰﾘ
20CGQC0250 1 BKT BKT
23CGQC0295 1 BKT BKT
24CGQC0300 2 PULLEY ﾌﾟｰﾘ
25CGQC0310 4 BOLT, STUD ﾎﾞﾙﾄ ｽﾀｯﾄﾞ
26CGQC0321 2 HOOK ﾌｯｸ
27CGQC0331 1 PLATE ﾌﾟﾚｰﾄ
28MQC1490 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押え
29MQC3441 8 WASHER ﾜｯｼｬ
30CLC3402 2 HOLDER ﾎﾙﾀﾞ
31CLC3430 3 SPROCKET ｽﾌﾟﾛｹｯﾄ
32CLC9200 1 STOPPER ｽﾄｯﾊﾟ
33GVC0350 25 COLLAR ｶﾗｰ
34GVC0141 2 COLLAR ｶﾗｰ
35IQC6041 24 COLLAR ｶﾗｰ
36M5063H 2 MOTOR, REVERSIBLE ﾓｰﾀ ﾘﾊﾞｰｼﾌﾞﾙ RM-H6A06ZMR244
37H4001T 2 HEAD, GEAR ﾍｯﾄﾞ ｷﾞﾔ 6GHA7.5A-Y-1
38A5141D 40 O RING O ﾘﾝｸﾞ CO0006I(4-Type P-9)
39S3122A 1 SW, PHOTOELECTRIC
SW 光電          
E3S-LS3C1D
40H4123A 2 BEARING ﾍﾞｱﾘﾝｸﾞ UFL000
41H4472T 2 BELT ﾍﾞﾙﾄ XA-PB-5 T=1.1 L=1890
42T2023X 1 CHAIN ﾁｪｰﾝ RS25NP 113 Link
43S1022A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-4
44H4445A 130 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ LF-1050ZZ
45CLC0091 1 HANDLE ﾊﾝﾄﾞﾙ
46H2064A 1 PIN, SPRING ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 5ﾟX30
47H4440A 4 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ L-1910ZZ
