17.1.マニプレータイン In manipulator(CGGX)
QP-132E PARTS LIST ver07
17-2
17.1.マニプレータイン(CGGX)
17.1.In manipulator(CGGX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
2CGGX0022 1 BKT BKT
3CGGX0031 1 BLOCK ﾌﾞﾛｯｸ
4CGGX0040 1 BLOCK ﾌﾞﾛｯｸ
5CGGX0052 1 BKT BKT
6CGGX0060 1 DOG ﾄﾞｯｸﾞ
7CGGX0070 2 PLATE ﾌﾟﾚｰﾄ
8CGGX0080 2 BLOCK ﾌﾞﾛｯｸ
9CGGX0090 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
10CGGX0101 1 BKT BKT
11CGGX0110 1 GUIDE ｶﾞｲﾄﾞ
14CGGX0143 3 JAW 爪
15CGGX0153 2 JAW 爪
16CGGX0161 1 BOLT ﾎﾞﾙﾄ
17CGGX0171 2 BOLT ﾎﾞﾙﾄ
18CGGX0183 1 JAW 爪
20CGGX0204 1 PLATE ﾌﾟﾚｰﾄ
21CGGX0214 1 PLATE ﾌﾟﾚｰﾄ
22CGGX0226 1 PLATE ﾌﾟﾚｰﾄ
24CGGX0241 1 PANEL, CONNECTOR ﾊﾟﾈﾙ ｺﾈｸﾀ
26CGGX0261 1 SCALE ｽｹｰﾙ
27CGGX0270 1 NAMEPLATE, ARROW 銘板 矢印
29CGGX0293 1 BKT BKT
30CGGX0301 1 RETAINER 押え
31CGGX0311 2 NUT, JOINT ﾅｯﾄ ｼﾞｮｲﾝﾄ
32CGGX0320 2 SHAFT ｼｬﾌﾄ
33CGGX0332 1 BKT BKT
34CGGX0340 10 BOLT, WING ﾎﾞﾙﾄ 蝶
53S3141X 1 SW, PHOTOELECTRIC SW 光電 UM-Z3SV
62S2081N 1 CYLINDER ｼﾘﾝﾀﾞ CHDU-20-339W
65K5337H 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1201F-M5-04
71S2085Z 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ NSA-16X5
73S4046E 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX302-W2A
74H4429A 2 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ LMK6UU
78K5337T 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1211F-M5-04S
79W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
80W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
81W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
83W1042A WASHER, FLAT ﾜｯｼｬ 平         4W-3
84W1043A WASHER, FLAT ﾜｯｼｬ 平         4W-4
85W1044A WASHER, FLAT ﾜｯｼｬ 平         4W-5
86W1010A WASHER, CONICAL ﾜｯｼｬ 皿         M-3-L
87W1011A WASHER, CONICAL ﾜｯｼｬ 皿         M-4-L
90H5272A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M2.6X10L
93N4044S SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M5X35L
17.1.マニプレータイン In manipulator(CGGX)
QP-132E PARTS LIST ver07
17-3
17.1.マニプレータイン(CGGX)
17.1.In manipulator(CGGX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
94H5144B BLOT, WING ﾎﾞﾙﾄ 蝶 M5X8L R型
95N1082A NUT, HEX ﾅｯﾄ 六角         M5P=0.8
97H5266A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M2X6L
98H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X6L
99H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X8L
100H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X12L
101H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
102H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X10L
103H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X15L
108H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X20L
109H5305A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X30L
115H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X12L
116H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X10L
117W1020A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 2M/M
118W1020T WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 2.6M/M
125R5012A 2 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ 3ﾟX9.8 ･

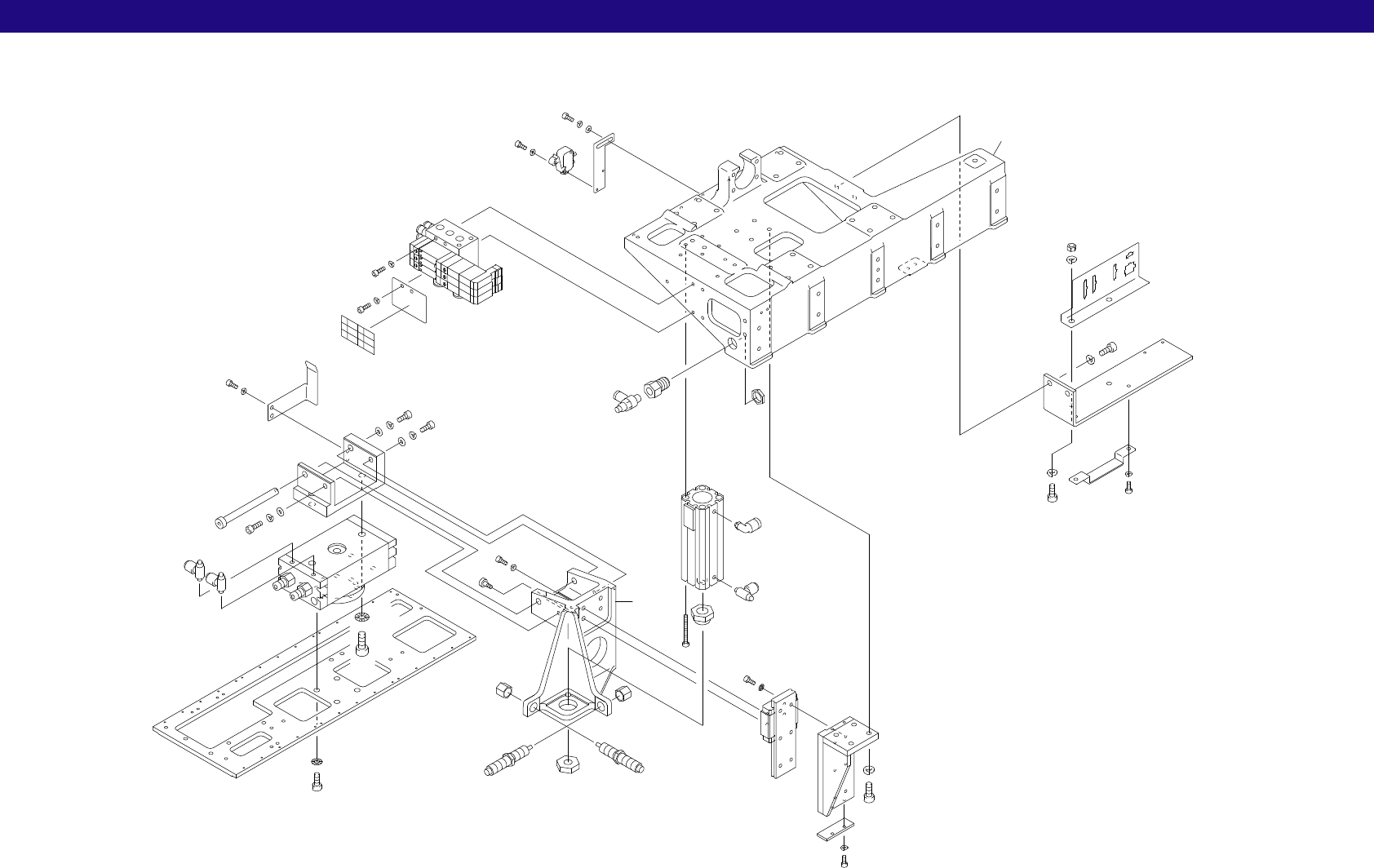

17.2.マニプレータイン In manipulator(CGGX)
17-4
17.2.マニプレータイン(CGGX)
17.2.In manipulator(CGGX)
QP-132E PARTS LIST ver07
x5.5
12
79
129
135
19
25
80
134
82
38
44
101
47
81
48
82
82
51
84
54
123
64
66
66
67
80
69
87
124
77
76
76
1
61
63
63
89
22
96
112
80
112
104
80
104
102
99
107
102
111
105
80
102
79
126
127
128
75
81
133
130
81
85
131
132
85
81
130
43,139
138
101
80
