2 5 - 4 2 5 . 2 . ドライポンプボックス( 右) ( C G P V ) 2 5 . 2 . D r y p u m p b o x ( R i g h t ) ( C G P V ) 2 5 . 2 . ドライポンプボックス( 右) D r y p u m p b o x ( R i g h t ) ( C G P V ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g .…

100%1 / 129

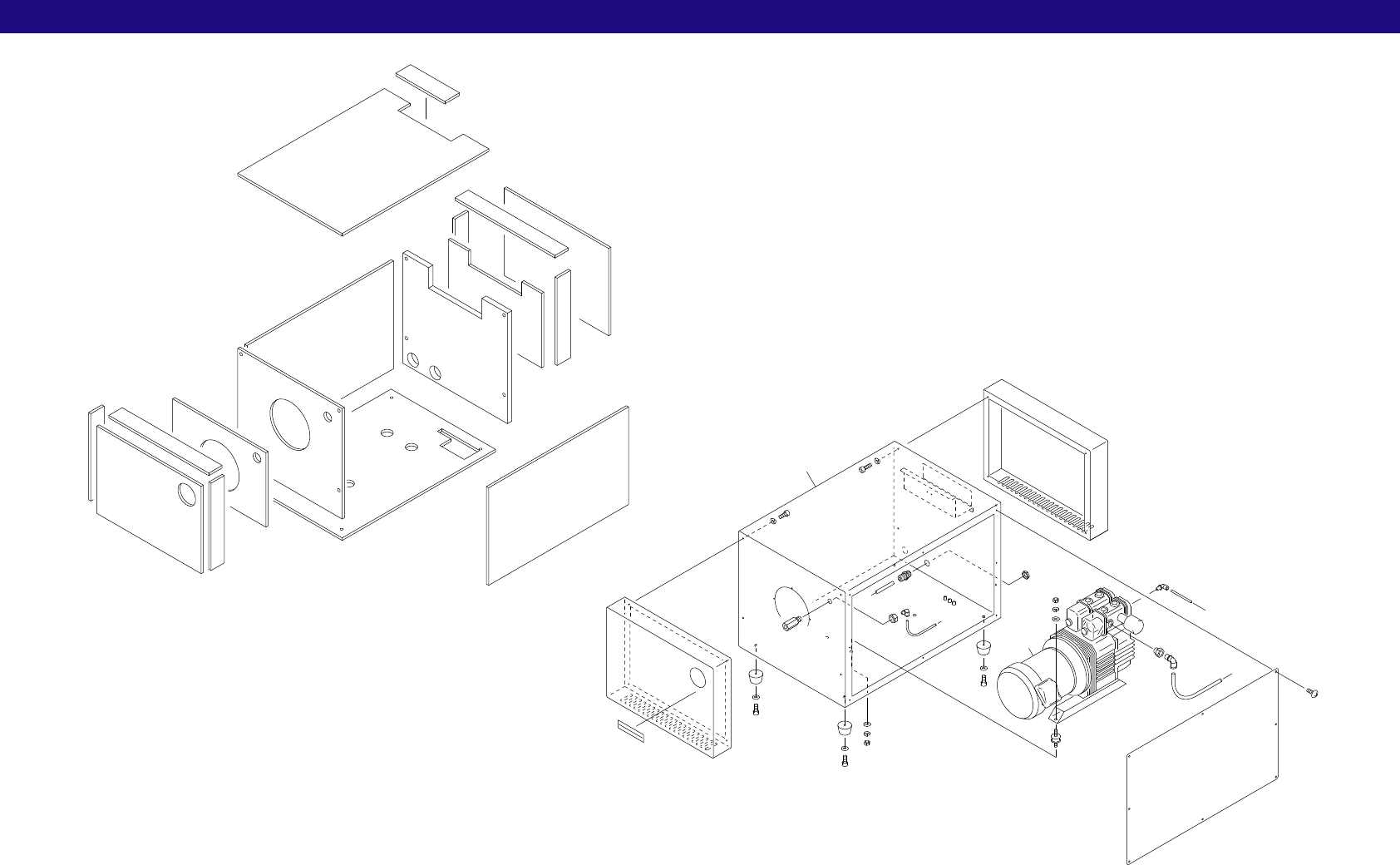

25.2.ドライポンプボックス(右) Dry pump box(Right)(CGPV)
25-3
25.2.ドライポンプボックス(右)(CGPV)
25.2.Dry pump box(Right)(CGPV)
QP-132E PARTS LIST ver07
x15
1
2
3
5
6
8
9
12
11
14
15
15
15
15
16
16
19
49
31
20
51
22
46
52
46
52
23
32
48
53
25
33
27
29
47
47
55
54
54
55
36
35
37
38
39
44
44
45
45
B
B
C
C
25-4
25.2.ドライポンプボックス(右)(CGPV)
25.2.Dry pump box(Right)(CGPV)
25.2.ドライポンプボックス(右) Dry pump box(Right)(CGPV)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGWB1010 1 MATERIAL, SOUNDPROOF 素材 防音
2CGWB1020 1 MATERIAL, SOUNDPROOF 素材 防音
3CGWB1030 1 MATERIAL, SOUNDPROOF 素材 防音
5CGWB1050 1 MATERIAL, SOUNDPROOF 素材 防音
6CGWB1060 1 MATERIAL, SOUNDPROOF 素材 防音
8CGWB1080 1 MATERIAL, SOUNDPROOF 素材 防音
9CGWB1090 1 MATERIAL, SOUNDPROOF 素材 防音
11CGWB1110 1 MATERIAL, SOUNDPROOF 素材 防音
12CGWB1120 1 MATERIAL, SOUNDPROOF 素材 防音
14CGWB1140 1 MATERIAL, SOUNDPROOF 素材 防音
15CGWB1150 4 MATERIAL, SOUNDPROOF 素材 防音
16CGWB1160 2 MATERIAL, SOUNDPROOF 素材 防音
19CGWB1190 1 JOINT ｼﾞｮｲﾝﾄ
20CGWB1201 1 COVER ｶﾊﾞｰ
22CGWB1221 1 BOX BOX
23CGWB1231 1 BOX BOX
25CGWB1250 1 BOX BOX
27CGWB1271 1 SEAL ｼｰﾙ
29CGWB1290 1 MATERIAL, SOUNDPROOF 素材 防音
31Y3051A 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-01S
32A10049 4 LEG, RUBBER 脚 ｺﾞﾑ TK-45
33Y3037D 1 UNION ﾕﾆｵﾝ KQE10-00
35A10028 4 LEG, RUBBER 脚 ｺﾞﾑ KA-30
36H5446W 1 PUMP, VACUUM ﾎﾟﾝﾌﾟ ﾊﾞｷｭｰﾑ KD751-301-G1
37Y3052A 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-02S
38Y3040A 1 UNION ﾕﾆｵﾝ KQL10-03S
39H3074S 1 BUSHING ﾌﾞｯｼｭ 3/4X3/8.
44T2063A TUBE ﾁｭｰﾌﾞ TU0604B-20
45T2065A TUBE ﾁｭｰﾌﾞ TU1065B-20
46W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
47W1046A WASHER, FLAT ﾜｯｼｬ 平         4W-8
48W1041A WASHER, FLAT ﾜｯｼｬ 平         4M/MX0.8X9(1W-4)
49N1100A NUT, HEX ﾅｯﾄ 六角         M16 P=2.0
51K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
52H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
53H5293A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X25L
54W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
55N1089A NUT, HEX ﾅｯﾄ 六角         M8 P=1.25 ･
26.PFU エアー配管図 PFU Pneumatic circuit diagram(CGUF)
26-1
26.PFU エアー配管図(CGUF)
26.PFU Pneumatic circuit diagram(CGUF)
QP-132E PARTS LIST ver07
x1
12
M/C
PFU2 PFU3 PFU4
10
テープカッタ
Tape cutter
カット
Cut
2
17
21
9
9
18
19
19
5
A
A B
3
21
17
PFU1
