16.パレット段取替えステーション Pallet changeover station(CGQM)
QP-132E PARTS LIST ver07
16-4
16.パレット段取替えステーション(CGQM)
16.Pallet changeover station(CGQM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
106W1011A WASHER, CONICAL ﾜｯｼｬ 皿         M-4-L
107T5012W 1 HANDLE 取手 A-232
108N1085A NUT, HEX ﾅｯﾄ 六角         M6 P=1.0 ･

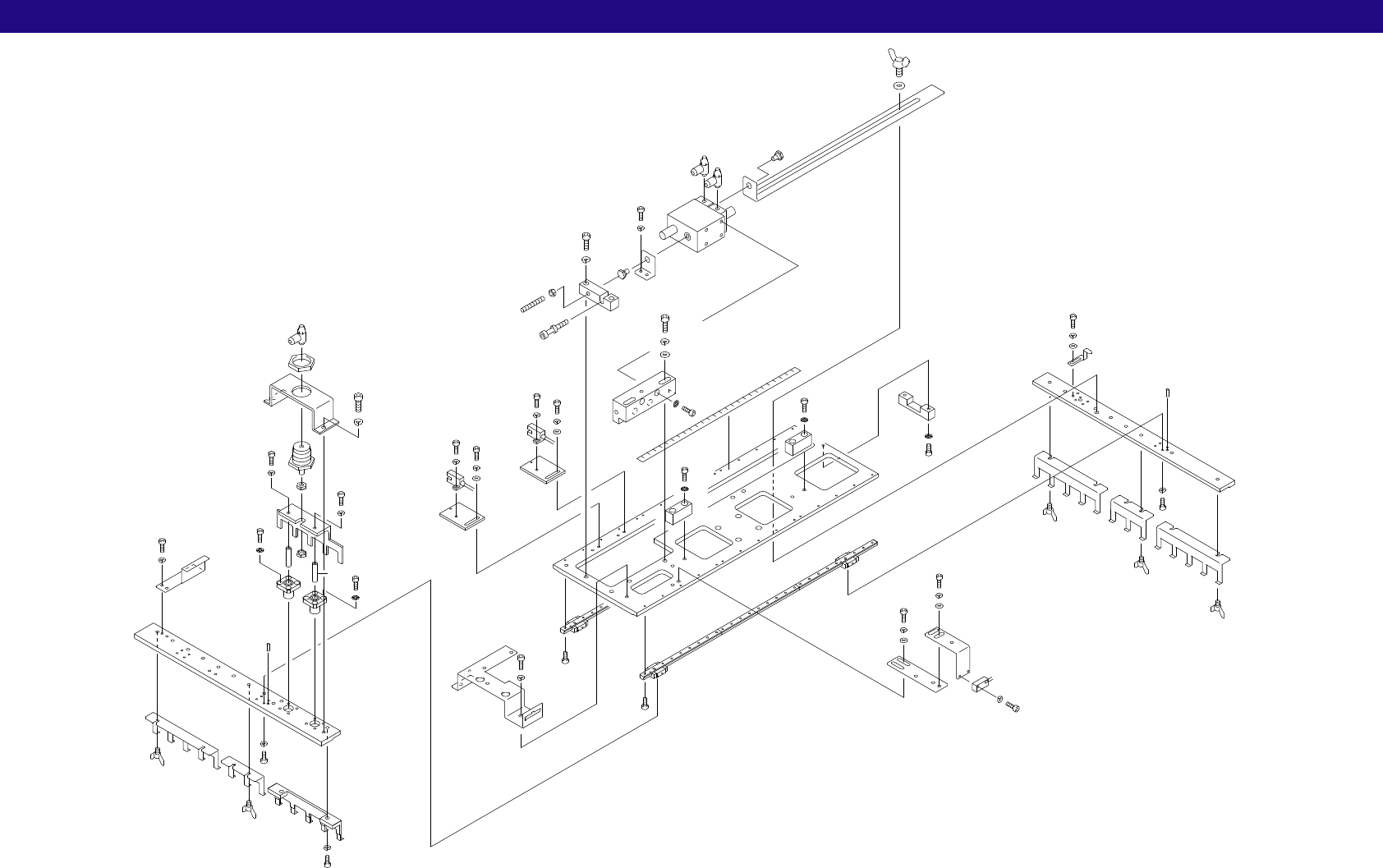

17.1.マニプレータイン In manipulator(CGGX)
17-1
17.1.マニプレータイン(CGGX)
17.1.In manipulator(CGGX)
QP-132E PARTS LIST ver07
x5.5
2
3
22
84
109
4
81
5
79
6
79
83
7
9
97
9
97
10
8
87
8
87
100
11
97
20
21
97
34
34
34
14
14
14
34
15
34
15
16
17
18
102
24
80
26
27
80
29
30
31
31
32
32
116
84
33
99
73
118
53
62
17
65
71
78
74
74
99
99
94
85
95
83
7
73
79
80
98
86
86
116
79
102
79
98
79
116
79
98
79
116
101
103
103
86
85
81
93
108
98
83
79
80
115
80
102
102
87
117
117
90
125
125
17.1.マニプレータイン In manipulator(CGGX)
QP-132E PARTS LIST ver07
17-2
17.1.マニプレータイン(CGGX)
17.1.In manipulator(CGGX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
2CGGX0022 1 BKT BKT
3CGGX0031 1 BLOCK ﾌﾞﾛｯｸ
4CGGX0040 1 BLOCK ﾌﾞﾛｯｸ
5CGGX0052 1 BKT BKT
6CGGX0060 1 DOG ﾄﾞｯｸﾞ
7CGGX0070 2 PLATE ﾌﾟﾚｰﾄ
8CGGX0080 2 BLOCK ﾌﾞﾛｯｸ
9CGGX0090 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
10CGGX0101 1 BKT BKT
11CGGX0110 1 GUIDE ｶﾞｲﾄﾞ
14CGGX0143 3 JAW 爪
15CGGX0153 2 JAW 爪
16CGGX0161 1 BOLT ﾎﾞﾙﾄ
17CGGX0171 2 BOLT ﾎﾞﾙﾄ
18CGGX0183 1 JAW 爪
20CGGX0204 1 PLATE ﾌﾟﾚｰﾄ
21CGGX0214 1 PLATE ﾌﾟﾚｰﾄ
22CGGX0226 1 PLATE ﾌﾟﾚｰﾄ
24CGGX0241 1 PANEL, CONNECTOR ﾊﾟﾈﾙ ｺﾈｸﾀ
26CGGX0261 1 SCALE ｽｹｰﾙ
27CGGX0270 1 NAMEPLATE, ARROW 銘板 矢印
29CGGX0293 1 BKT BKT
30CGGX0301 1 RETAINER 押え
31CGGX0311 2 NUT, JOINT ﾅｯﾄ ｼﾞｮｲﾝﾄ
32CGGX0320 2 SHAFT ｼｬﾌﾄ
33CGGX0332 1 BKT BKT
34CGGX0340 10 BOLT, WING ﾎﾞﾙﾄ 蝶
53S3141X 1 SW, PHOTOELECTRIC SW 光電 UM-Z3SV
62S2081N 1 CYLINDER ｼﾘﾝﾀﾞ CHDU-20-339W
65K5337H 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1201F-M5-04
71S2085Z 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ NSA-16X5
73S4046E 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX302-W2A
74H4429A 2 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ LMK6UU
78K5337T 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1211F-M5-04S
79W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
80W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
81W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
83W1042A WASHER, FLAT ﾜｯｼｬ 平         4W-3
84W1043A WASHER, FLAT ﾜｯｼｬ 平         4W-4
85W1044A WASHER, FLAT ﾜｯｼｬ 平         4W-5
86W1010A WASHER, CONICAL ﾜｯｼｬ 皿         M-3-L
87W1011A WASHER, CONICAL ﾜｯｼｬ 皿         M-4-L
90H5272A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M2.6X10L
93N4044S SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M5X35L
