2 6 . P F U エアー配管図 P F U P n e u m a t i c c i r c u i t d i a g r a m ( C G U F ) 2 6 - 1 2 6 . P F U エアー配管図( C G U F ) 2 6 . P F U P n e u m a t i c c i r c u i t d i a g r a m ( C G U F ) QP-132E P ARTS LIST ver07 x 1…
25-4
25.2.ドライポンプボックス(右)(CGPV)
25.2.Dry pump box(Right)(CGPV)
25.2.ドライポンプボックス(右) Dry pump box(Right)(CGPV)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGWB1010 1 MATERIAL, SOUNDPROOF 素材 防音
2CGWB1020 1 MATERIAL, SOUNDPROOF 素材 防音
3CGWB1030 1 MATERIAL, SOUNDPROOF 素材 防音
5CGWB1050 1 MATERIAL, SOUNDPROOF 素材 防音
6CGWB1060 1 MATERIAL, SOUNDPROOF 素材 防音
8CGWB1080 1 MATERIAL, SOUNDPROOF 素材 防音
9CGWB1090 1 MATERIAL, SOUNDPROOF 素材 防音
11CGWB1110 1 MATERIAL, SOUNDPROOF 素材 防音
12CGWB1120 1 MATERIAL, SOUNDPROOF 素材 防音
14CGWB1140 1 MATERIAL, SOUNDPROOF 素材 防音
15CGWB1150 4 MATERIAL, SOUNDPROOF 素材 防音
16CGWB1160 2 MATERIAL, SOUNDPROOF 素材 防音
19CGWB1190 1 JOINT ｼﾞｮｲﾝﾄ
20CGWB1201 1 COVER ｶﾊﾞｰ
22CGWB1221 1 BOX BOX
23CGWB1231 1 BOX BOX
25CGWB1250 1 BOX BOX
27CGWB1271 1 SEAL ｼｰﾙ
29CGWB1290 1 MATERIAL, SOUNDPROOF 素材 防音
31Y3051A 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-01S
32A10049 4 LEG, RUBBER 脚 ｺﾞﾑ TK-45
33Y3037D 1 UNION ﾕﾆｵﾝ KQE10-00
35A10028 4 LEG, RUBBER 脚 ｺﾞﾑ KA-30
36H5446W 1 PUMP, VACUUM ﾎﾟﾝﾌﾟ ﾊﾞｷｭｰﾑ KD751-301-G1
37Y3052A 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-02S
38Y3040A 1 UNION ﾕﾆｵﾝ KQL10-03S
39H3074S 1 BUSHING ﾌﾞｯｼｭ 3/4X3/8.
44T2063A TUBE ﾁｭｰﾌﾞ TU0604B-20
45T2065A TUBE ﾁｭｰﾌﾞ TU1065B-20
46W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
47W1046A WASHER, FLAT ﾜｯｼｬ 平 4W-8
48W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4)
49N1100A NUT, HEX ﾅｯﾄ 六角 M16 P=2.0
51K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
52H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
53H5293A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X25L
54W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
55N1089A NUT, HEX ﾅｯﾄ 六角 M8 P=1.25 ･

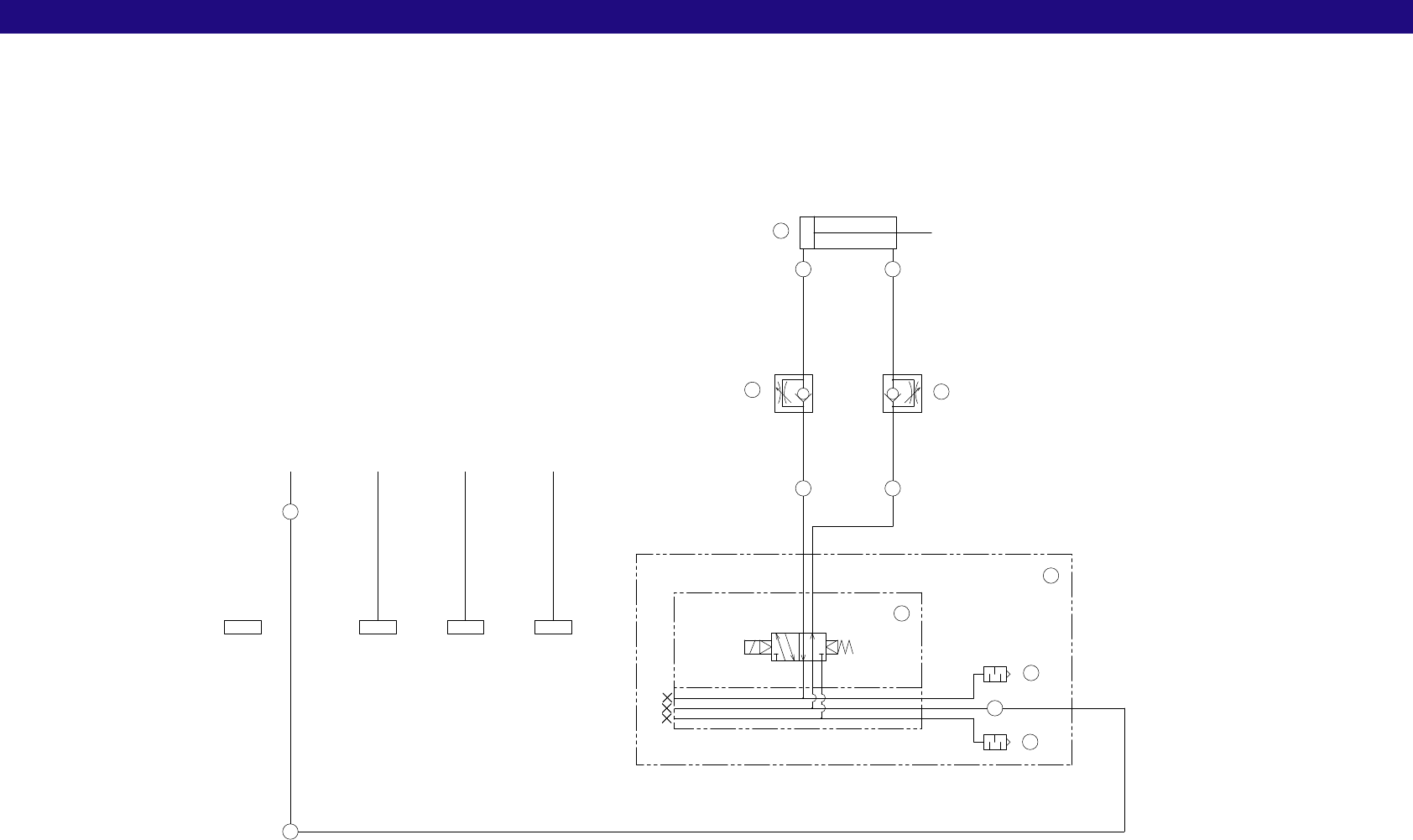

26.PFU エアー配管図 PFU Pneumatic circuit diagram(CGUF)
26-1
26.PFU エアー配管図(CGUF)
26.PFU Pneumatic circuit diagram(CGUF)
QP-132E PARTS LIST ver07
x1
12
M/C
PFU2 PFU3 PFU4
10
テープカッタ
Tape cutter
カット
Cut
2
17
21
9
9
18
19
19
5
A
A B
3
21
17
PFU1
26.PFU エアー配管図 PFU Pneumatic circuit diagram(CGUF)
QP-132E PARTS LIST ver07
26-2
26.PFU エアー配管図(CGUF)
26.PFU Pneumatic circuit diagram(CGUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
2S21291 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ MDUC40-100DM-A73HLS
3. 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ F15M2AJ
5CGUF2281 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL
9K5348D 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS3001F-06
10S2174F 1 ELBOW ｴﾙﾎﾞ TL8-03
12CGUF0030 1 PACKING ﾊﾟｯｷﾝ
17. 2 UNION ﾕﾆｵﾝ SLH6-01
18. 1 UNION ﾕﾆｵﾝ TL8-01
19. 2 SILENCER ｻｲﾚﾝｻ KM-22
21Y3020F 2 UNION ﾕﾆｵﾝ TL6-01M
