8.アウトコンベア Out conveyor(CGQC)
QP-132E PARTS LIST ver07
8-4
8.アウトコンベアCGQC)
8.Out conveyor(CGQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
97N1076A NUT, HEX ﾅｯﾄ 六角         M3
98N4024A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X12L
99N4025Z SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X20L
100W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L ･

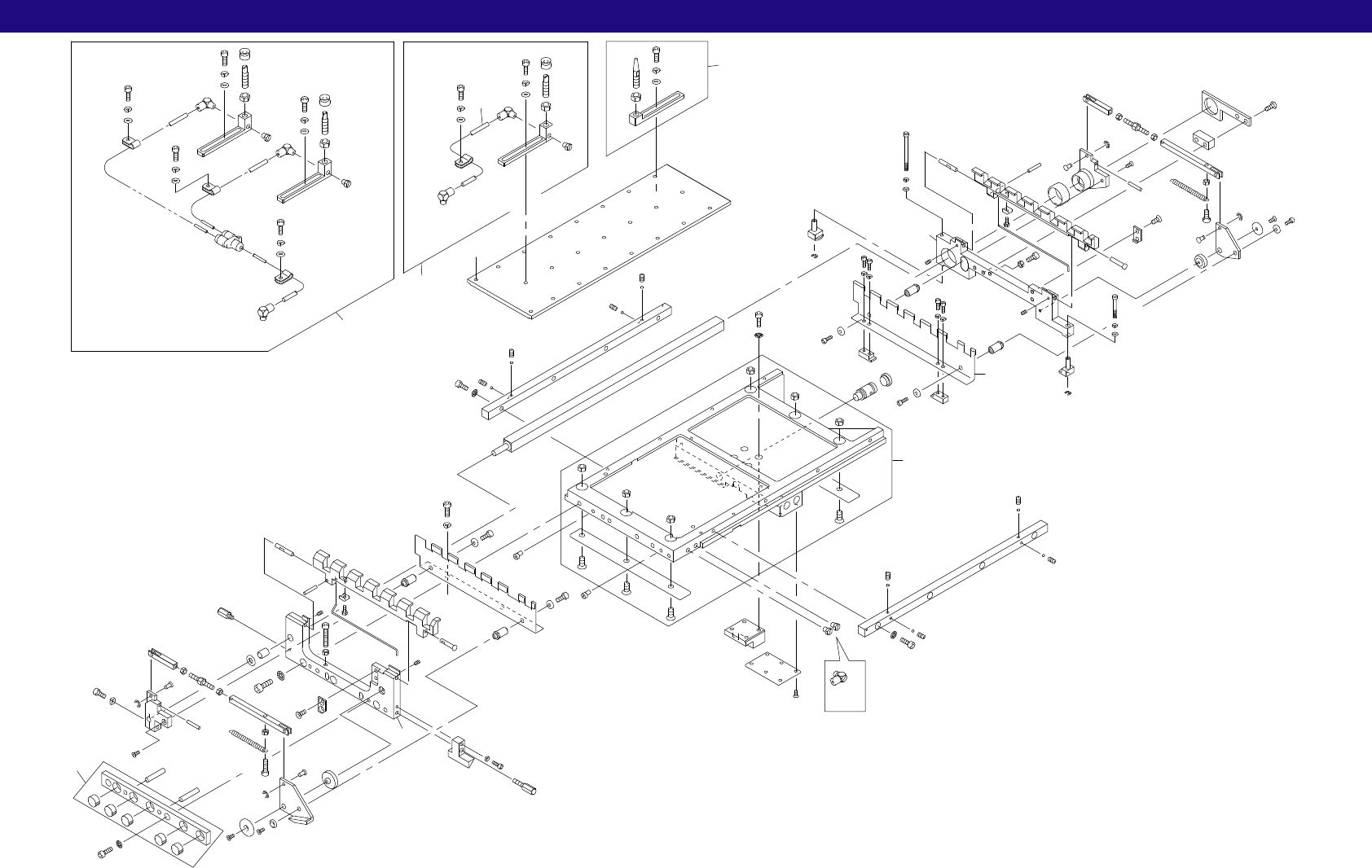

9.パレット 8インチ Pallet 8 inch(CGQP)
9-1
9.パレット 8インチ(CGQP)
9.Pallet 8 inch(CGQP)
QP-132E PARTS LIST ver07
x5
1
2
87
59
59
59
8
8
93
11
58
12
85
55
14
84
20
48
22
63
114
70
63
23
24
65
25
81
28
62
31
32
36
37
39
48
20
41
106
60
64
52
86
46
49
49
51
107
78
77
68
6
72
84
114
70
73
60
75
79
68
60
69
55
73
73
58
A
Option
82
83
86
92
98
99
54
111
100
101
112
113
102
102
113
102
102
112
113
102
113
102
102
112
102
112
103
103
7
54
89
29
29
96
128
73
74
104
105
50
90
88
15
91
17
84
20
48
70
63
70
23
65
24
94
67
27
122
120
36
38
39
20
48
40
41
106
60
42
64
86
108
68
68
77
70
114
84
60
70
70
54
76
60
98
57
55
57
55
A
Option
92
86
54
121
69
109
107
110
110
114
114
74
55
57
107
125
115
123
97
54
123
122
96
74
105
50
57
55
109
107
110
74
55
57
107
116
117
96
105
50
109
110
74
55
57
107
116
117
125
124
74
57
55
73
57
55
117
117
126
116
Option
95
127
129
9.パレット 8インチ Pallet 8 inch(CGQP)
QP-132E PARTS LIST ver07
9-2
9.パレット 8インチ(CGQP)
9.Pallet 8 inch(CGQP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1ACGQP8057 1 TABLE ﾃｰﾌﾞﾙ
2CGQP0026 1 BKT BKT
6CGQP0060 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
7CGQP0079 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
8CGQP0086 2 BAR, GUIDE ﾊﾞｰ ｶﾞｲﾄﾞ
11ACGQP8070 1 RAIL ﾚｰﾙ
12CGQP0121 1 PLATE, LINK ﾌﾟﾚｰﾄ ﾘﾝｸ
14CGQP0140 1 ROD ﾛｯﾄﾞ
15CGQP0152 1 PLATE, LINK ﾌﾟﾚｰﾄ ﾘﾝｸ
17CGQP0170 1 ROD ﾛｯﾄﾞ
20CGQP0200 4 PIN, PIVOT ﾋﾟﾝ 支点
22CGQP0222 1 WASHER, CONICAL ﾜｯｼｬ 皿
23CGQP0230 2 PIN, PIVOT ﾋﾟﾝ 支点
24CGQP0243 2 PLATE ﾌﾟﾚｰﾄ
25CGQP0730 1 BLOCK ﾌﾞﾛｯｸ
27CGQP0270 1 SPACER ｽﾍﾟｰｻ
28CGQP0280 1 PLATE ﾌﾟﾚｰﾄ
29CGQP0291 2 NUT ﾅｯﾄ
31CGQP0311 1 COLLAR ｶﾗｰ
32CGQP0320 1 BOLT ﾎﾞﾙﾄ
36CGQP0800 2 SPRING ｽﾌﾟﾘﾝｸﾞ
37CGQP0370 1 SPRING, TORSION ｽﾌﾟﾘﾝｸﾞ ﾈｼﾞﾘ
38CGQP0380 1 SPRING, TORSION ｽﾌﾟﾘﾝｸﾞ ﾈｼﾞﾘ
39CGQP0390 2 JOINT ｼﾞｮｲﾝﾄ
40CGQP0403 1 COLLAR ｶﾗｰ
41CGQP0410 2 BOLT ﾎﾞﾙﾄ
42CGQP0423 1 WASHER, CONICAL ﾜｯｼｬ 皿
46H4324A 1 BEARING, DRY ﾍﾞｱﾘﾝｸﾞ ﾄﾞﾗｲ MB0610DU
48S1020T 4 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-2.5
49R5021T 2 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ ﾟ5X25.8
50H1195A 3 PAD, VACUUM ﾊﾟｯﾄ ﾊﾞｷｭｰﾑ PF-10-YU ﾊﾞｷｭｰﾑ用
51H1062Z 1 VALVE, MECHANICAL ﾊﾞﾙﾌﾞ ﾒｶﾆｶﾙ IN-334-70-1
52H3146A 2 PLUG ﾌﾟﾗｸﾞ M-5P
54W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
55W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
57W1043A WASHER, FLAT ﾜｯｼｬ 平         4W-4
58W1011A WASHER, CONICAL ﾜｯｼｬ 皿         M-4-L
59W1012A WASHER, CONICAL ﾜｯｼｬ 皿         M-5-L
60N1080A NUT, HEX ﾅｯﾄ 六角         M4P=0.7
62K5186N SCREW, COUNTERSUNK 小ﾈｼﾞ 皿 M3X5L
63K5357H SCREW, HEX SOCKET COUNTERSUNK 小ﾈｼﾞ 六角穴皿       M3X5L
64K5358H SCREW, HEX SOCKET COUNTERSUNK 小ﾈｼﾞ 六角穴皿       M3X15L
65K5359E SCREW, HEX SOCKET COUNTERSUNK 小ﾈｼﾞ 六角穴皿       M4X8L
67K5257T SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ  M4X20L
68N4018A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X3L
