12.2.ステップスライド Indexing slide(CGSX)
QP-132E PARTS LIST ver07
12-8
12.2.ステップスライド(CGSX)
12.2.Indexing slide(CGSX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
169CGSX1222 18 BODY, STOPPER 本体 ｽﾄｯﾊﾟ
175N4035A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X20L
176A1037D 2 ABSORBER, SHOCK ｱﾌﾞｿｰﾊﾞ ｼｮｯｸ RB2015
177H2076C 8 PIN, TAPER ﾋﾟﾝ ﾃｰﾊﾟ 8ﾟX30 ﾒﾈｼﾞﾂｷ
178H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴         M4X10L
179H5164A BOLT, HEX ﾎﾞﾙﾄ 六角        M3X8L
180H5263A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴         M3X18L
184S4062A 1 SENSOR ｾﾝｻ LTR20R15
189CGSX0701 1 BAR ﾊﾞｰ
190CGSX0711 1 BAR ﾊﾞｰ
191CGSX0721 1 BAR ﾊﾞｰ
192K1112H 12 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF-05UU-ACSG
193K1112S 6 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF-05UUACS
195CGSX1212 1 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ

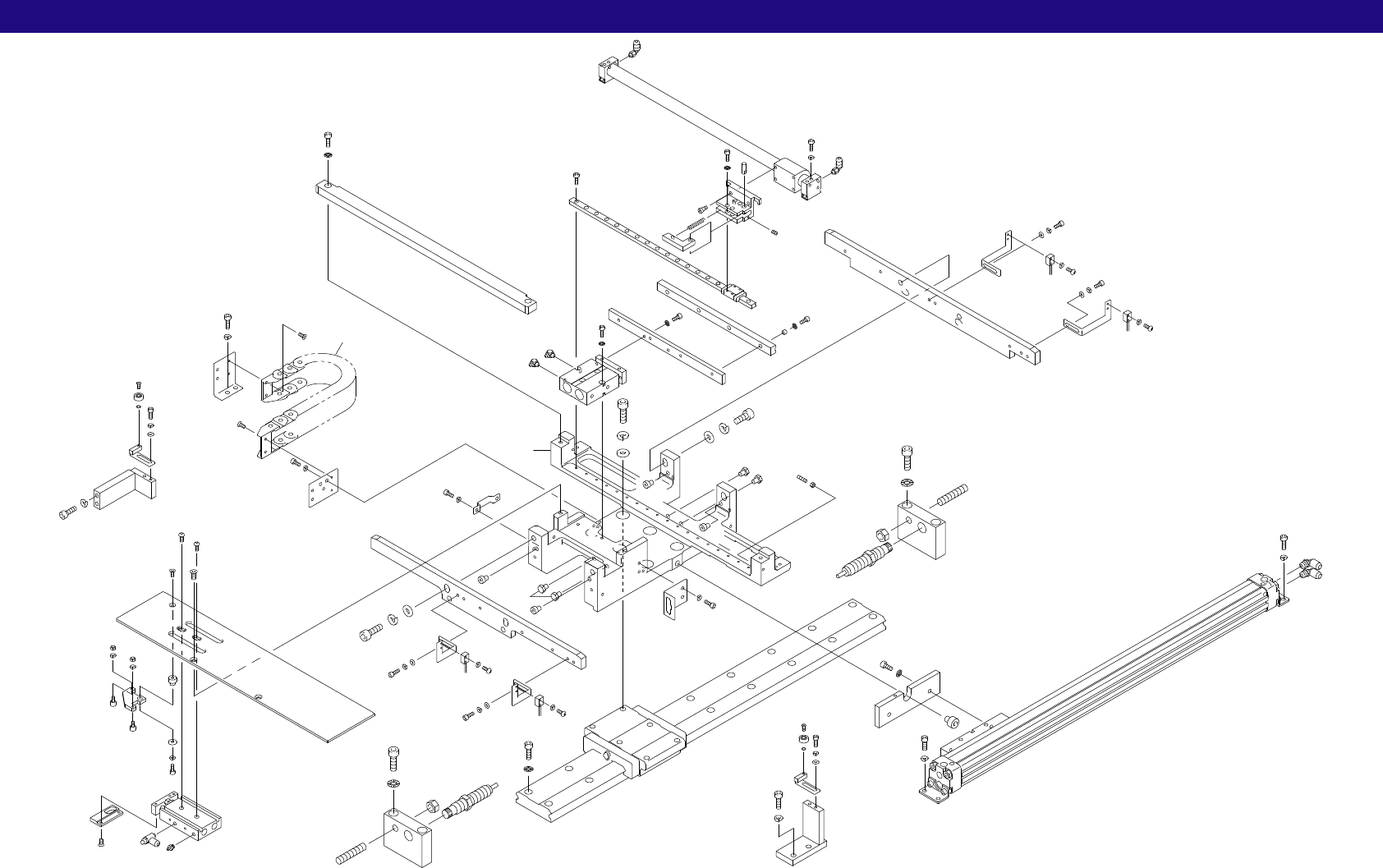

13.パレット搬出装置 Pallet unloading station(CGQS)
13-1
13.パレット搬出装置(CGQS)
13.Pallet unloading station(CGQS)
QP-132E PARTS LIST ver07
x6.5
75
1
76
76
2
3
61
99
60
82
5
51
11
11
11
11
44
13
27
14
65
15
68
50
16
17
18
31
90
64
19
20
47
63
33
47
63
33
21
63
33
22
47
33
22
85
63
23
54
54
34
34
24
59
25
26
67
37
70
38
38
39
40
40
41
86
28
28
28
8
44
83
9
45
83
29
79
43
43
87
82
68
72
48
46
44
85
47
44
67
46
48
78
50
66
50
73
49
44
44
85
44
85
46
81
80
84
84
84
84
44
89
91
47
44
85
92
96
97
93
74
98
47
44
85
92
96
97
94
74
98
95
44
67
91
4
6
7
51
12
74
35
36
73
45
10
77
88
57
55
10
77
88
55
58
53
71
45
73
52
53
13.パレット搬出装置 Pallet unloading station(CGQS)
QP-132E PARTS LIST ver07
13-2
13.パレット搬出装置(CGQS)
13.Pallet unloading station(CGQS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGQS0021 1 BASE ﾍﾞｰｽ
2CGQS0052 1 RAIL ﾚｰﾙ
3CGQS0062 1 RAIL ﾚｰﾙ
4CGQS0521 1 GUIDE ｶﾞｲﾄﾞ
5CGQS0511 1 GUIDE ｶﾞｲﾄﾞ
6CGQS0100 1 JOINT ｼﾞｮｲﾝﾄ
7CGQS0110 1 JOINT ｼﾞｮｲﾝﾄ
8CGQS0122 1 BKT BKT
9CGQS0131 1 BKT BKT
10CGQS0140 2 BLOCK, STOPPER ﾌﾞﾛｯｸ ｽﾄｯﾊﾟ
11CGQS0150 4 PIN, PARALLEL ﾋﾟﾝ 平行
12CGQS0160 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
13CGQS0170 1 PANEL, CONNECTOR ﾊﾟﾈﾙ ｺﾈｸﾀ
14CGQS0260 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
15CGQS0271 1 PLATE ﾌﾟﾚｰﾄ
16CGQS0281 1 RETAINER 押え
17CGQS0295 1 BLOCK ﾌﾞﾛｯｸ
18CGQS0302 1 JAW 爪
19CGQS0310 2 PIN ﾋﾟﾝ
20CGQS0322 1 BKT, SENSOR BKT ｾﾝｻ
21CGQS0333 1 BKT, SENSOR BKT ｾﾝｻ
22CGQS0343 2 BKT, SENSOR BKT ｾﾝｻ
23CGQS0350 1 CAM, PLATE ｶﾑ 板
24CGQS0362 1 JOINT ｼﾞｮｲﾝﾄ
25CGQS0370 1 WASHER, FLAT ﾜｯｼｬ 平
26CGQS0381 1 PIN, PIVOT ﾋﾟﾝ 支点
27IPA5260 4 COLLAR ｶﾗｰ
28H2023T 4 PIN, STOPPER ﾋﾟﾝ ｽﾄｯﾊﾟ SPM-M6
29K4138D 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ 09.30-028-20-830P
31S3020T 1 SPRING ｽﾌﾟﾘﾝｸﾞ WF5-30
33S3141W 2 SW, PHOTOELECTRIC SW 光電 UM-T50SV
34K1107T 2 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF03UU-A
35S21340 1 CYLINDER, RODLESS ｼﾘﾝﾀﾞ ﾛｯﾄﾞﾚｽ ORCA25X450-L-CS3MB2
36Y3049T 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KJL06-01S
37S2134X 1 CYLINDER, RODLESS ｼﾘﾝﾀﾞ ﾛｯﾄﾞﾚｽ MRCH16X325-ZC305B2
38Y3049E 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KJL04-M5
39S2087T 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ TBDA16X10-ZE102B2
40A4068H 2 ELBOW ｴﾙﾎﾞ M-5ALU-4
41S2126C 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CXSL10-K7949-20
43W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
44W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
45W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
46W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
47W1043A WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
