3 . Y ヘッド Y h e a d ( C G P H ) QP-132E P ARTS LIST ver07 3 - 2 3 . Y ヘッド( C G P H ) 3 . Y h e a d ( C G P H ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y D e s c r i p t i o n R a t …

100%1 / 129

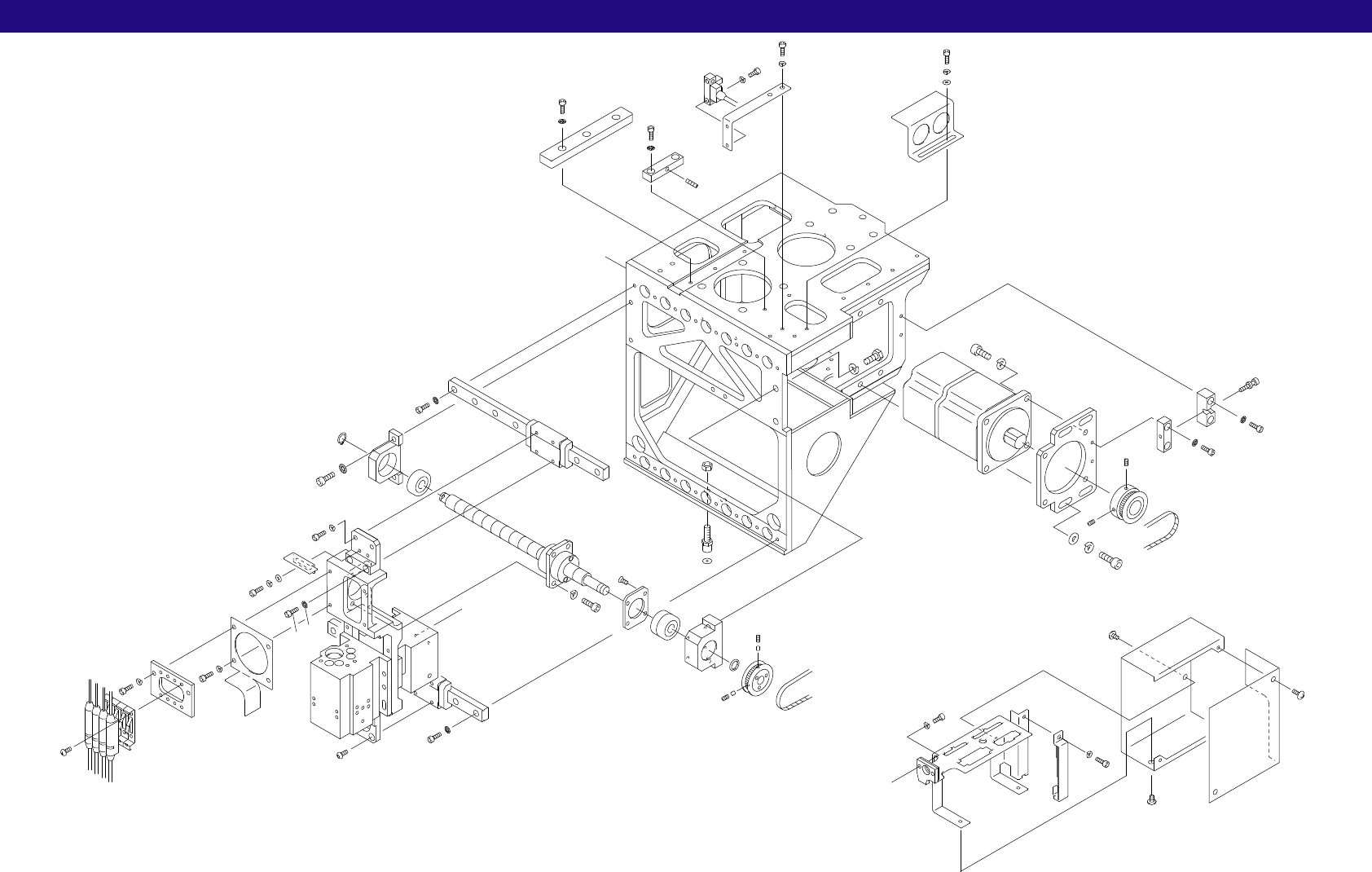

3.Y ヘッド Y head(CGPH)
3-1
3.Y ヘッド(CGPH)
3.Y head(CGPH)
QP-132E PARTS LIST ver07
x4
A
A
1
2
55
3
44
4
5
50
50
6
7
8
48
9
10
11
44
12
45
42
13
55
14
44
4
52
18
19
62
20
43
39
22
55
21
39
39
27
63
39
64
65
66
49
49
49
39
33
34
35
69
36
37
38
41
55
55
39
44
55
55
58
39
55
55
47
55
57
50
41
59
50
59
41
44
55
55
44
44
55
39
56
42
39
55
32
32
61
54
60
60
40
68
67
3.Y ヘッド Y head(CGPH)
QP-132E PARTS LIST ver07
3-2
3.Y ヘッド(CGPH)
3.Y head(CGPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGPH1011 16 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
2CGPH1242 16 KEY, POSITIONING ｷｰ 位置決め
3CGPH1290 16 PULLEY, MOTOR ﾌﾟｰﾘ ﾓｰﾀ
4CGPH1300 16 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
5CGPH1310 16 PULLEY ﾌﾟｰﾘ
6CGPH1320 16 COLLAR ｶﾗｰ
7CGPH1350 16 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
8CGPH1370 16 PLATE, RETAINING ﾌﾟﾚｰﾄ 押え
9CGPH1380 16 SCREW, ADJUSTING ﾈｼﾞ 調整
10CGPH1401 16 BKT, SENSOR BKT ｾﾝｻ
11CGPH1410 16 BKT, ADJUSTING BKT 調整
12CGPH1441 16 BKT, SENSOR BKT ｾﾝｻ
13CGPH1473 16 DOG ﾄﾞｯｸﾞ
14CGPH1511 16 BKT, LOCATING BKT 位置決め
18CGPH1694 16 ANGLE REST, SLIDE ｲｹｰﾙ ｽﾗｲﾄﾞ
19CGPH1700 16 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
20CGPH1711 16 BKT, MOTOR BKT ﾓｰﾀ
21CGPH1771 16 BKT, SENSOR BKT ｾﾝｻ
22CGPH1782 16 DOG ﾄﾞｯｸﾞ
27CGPH1850 16 BKT, SENSOR BKT ｾﾝｻ
32H4520E 16 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 324-2GT-4
33S3090H 64 SW, PROXIMITY
SW 近接          
E2EC-CR8D1
34S4040W 16 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX305-W2A
35H4130E 16 BEARING ﾍﾞｱﾘﾝｸﾞ 608ZZ
36H4218M 16 BEARING ﾍﾞｱﾘﾝｸﾞ 708CTYDBCP8P5
37S1029A 16 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW8
38SAM6301 16 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ SGM-02A3FJ92
39W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
40W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
41W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
42W1042A WASHER, FLAT ﾜｯｼｬ 平         4W-3
43W1044A WASHER, FLAT ﾜｯｼｬ 平         4W-5
44W1010A WASHER, CONICAL ﾜｯｼｬ 皿         M-3-L
45. SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋        M3X4L
47K5255T SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X6L
48K5186T SCREW, COUNTERSUNK 小ﾈｼﾞ 皿       M3X6L
49K5170T SCREW, C/R TRUSS ｺﾈｼﾞ 十穴ﾄﾗｽ M3X6L
50N4019A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X4L
52H5177A BOLT, HEX ﾎﾞﾙﾄ 六角         M5X15L
54H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X6L
55H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X8L
56H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X10L
57H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X10L
58H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X12L
3.Y ヘッド Y head(CGPH)
QP-132E PARTS LIST ver07
3-3
3.Y ヘッド(CGPH)
3.Y head(CGPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
59H5300A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X15L
60IPA0661 32 BLOCK 駒
61N4034A SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X15L
62W1011A 16 WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
63CGPH1878 16 BKT, WIRING BKT 配線
64CGPH1882 16 RETAINER, WIRING 押え 配線
65CGPH1952 16 COVER ｶﾊﾞｰ
66CGPH1962 16 COVER ｶﾊﾞｰ
67CGPH2461 16 JIG 治具
68CGPN0421 16 FLUORESCENT SEAL 蛍光 ｼｰﾙ
69N1082A 16 NUT, HEX ﾅｯﾄ六角 M5 P=0.8 ･
