1 9 . 1 . エアー配管図 P n e u m a t i c c i r c u i t d i a g r a m ( C G W B ) QP-132E P ARTS LIST ver07 1 9 - 3 1 9 . 1 . エアー配管図( C G W B ) 1 9 . 1 . P n e u m a t i c c i r c u i t d i a g r a m ( C G W B ) 番号 図番 & ｺ ｰ…
19.1.エアー配管図 Pneumatic circuit diagram(CGWB)
QP-132E PARTS LIST ver07
19-2
19.1.エアー配管図(CGWB)
19.1.Pneumatic circuit diagram(CGWB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
26CGPY0347 16 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
37H1336R 64 VALVE, SOL ﾊﾞﾙﾌﾞ SOL SY3140-5G-X5
38H1337Y 64 VALVE, SOL ﾊﾞﾙﾌﾞ SOL SYJ324R-5G
42H13363 32 VALVE, SOL ﾊﾞﾙﾌﾞ SOL SYJ512-5G-M5
65CGPH2371 16 PLATE, VINYL CHLORIDE ﾌﾟﾚｰﾄ ｴﾝﾋﾞ
76Y3057E 112 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH08-01S
79Y3056E 161 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH06-01S
91K1161A 2 COUPLER ｶﾌﾟﾗ 400SH
92Y30557 48 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH04-01S
93K1159A 2 COUPLER ｶﾌﾟﾗ 400PM
94T4036A 2 TEE ﾃｨｰ 1/2.
95H3117A 1 PURGE ﾌﾟﾗｸﾞ 3/8.
96N20294 4 NIPPLE ﾆｯﾌﾟﾙ 1/2.
97N20297 2 NIPPLE ﾆｯﾌﾟﾙ 1/2X1/4.
99Y3037H 4 UNION ﾕﾆｵﾝ KQE16-04
100Y3055X 5 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL16-04S
102CGWB1180 1 NIPPLE ﾆｯﾌﾟﾙ
107CGWB1170 1 NIPPLE ﾆｯﾌﾟﾙ
109Y3062A 64 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KJS06-01S
110H3028X 1 FILTER REGULATOR ﾌｨﾙﾀﾚｷﾞｭﾚｰﾀ AC4040-04CG-R
111H1059E 2 VALVE, STOP ﾊﾞﾙﾌﾞ ｽﾄｯﾌﾟ RP-LL-1/2B
112H5447G 1 PUMP, VACUUM ﾎﾟﾝﾌﾟ ﾊﾞｷｭｰﾑ KHA750-301-G1
115S4033Z 1 SENSOR, PRESSURE ｾﾝｻ 圧力 DP-20
116H1153A 4 BAND, HOSE ﾊﾞﾝﾄﾞ ﾎｰｽ 27ﾜｲﾔ
117S3157Z 2 SW, PRESSURE SW ﾌﾟﾚｯｼｬ IS3010-02L5
120S1058A 16 SILENCER ｻｲﾚﾝｻ AN120-M5
121CGAB0371 1 DUCT ﾀﾞｸﾄ
128Y3038A 1 UNION ﾕﾆｵﾝ KQL10-00
131Y3061D 48 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KJS04-M5
132Y3051A 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-01S
136Y3058L 3 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH16-04S
137Y30419 1 UNION ﾕﾆｵﾝ KQU12-04S
144Y30415 3 UNION ﾕﾆｵﾝ KQT10-00
154Y3065T 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQLE10-00
155K2027R 2 KEY ｷｰ C1000-50
164H11381 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL 80-VP742-5DZ-04A-X188
165H10248 16 VALVE, PRESSURE REDUCING ﾊﾞﾙﾌﾞ 減圧 PR100
166Y3049Z 32 UNION ﾕﾆｵﾝ KQL04-M5
167Y3040F 16 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQN04-01S
168H3032N 1 FILTER REGULATOR ﾌｨﾙﾀﾚｷﾞｭﾚｰﾀ AC4090-04CG-R-X508
169S5029A 1 SOCKET ｿｹｯﾄ 1/4,
170H1217A 1 PIPE, DOUBLE ENDED ﾊﾟｲﾌﾟ 両口 1/4X40
171CGPY0911 16 TUBE ﾁｭｰﾌﾞ
172CGPY0921 32 TUBE ﾁｭｰﾌﾞ
19.1.エアー配管図 Pneumatic circuit diagram(CGWB)
QP-132E PARTS LIST ver07
19-3
19.1.エアー配管図(CGWB)
19.1.Pneumatic circuit diagram(CGWB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
173CGPY0931 32 TUBE ﾁｭｰﾌﾞ
174Y3053A 16 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL08-01S
175Y3065A 32 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQVD06-01S
176H3145E 32 PLUG ﾌﾟﾗｸﾞ KQP-06
178CGPY0900 15 TERMINAL, PIPING ﾀｰﾐﾅﾙ 配管
179A8362CGPY0940 1 TERMINAL, PIPING ﾀｰﾐﾅﾙ 配管 PM5 only
180K1152H 32 GASKET ｶﾞｽｹｯﾄ DXT170-29-1
181Y30404 16 UNION ﾕﾆｵﾝ KQT04-00
184 16 VALVE, CHECK ﾊﾞﾙﾌﾞ ﾁｪｯｸ AKH04-00 ･

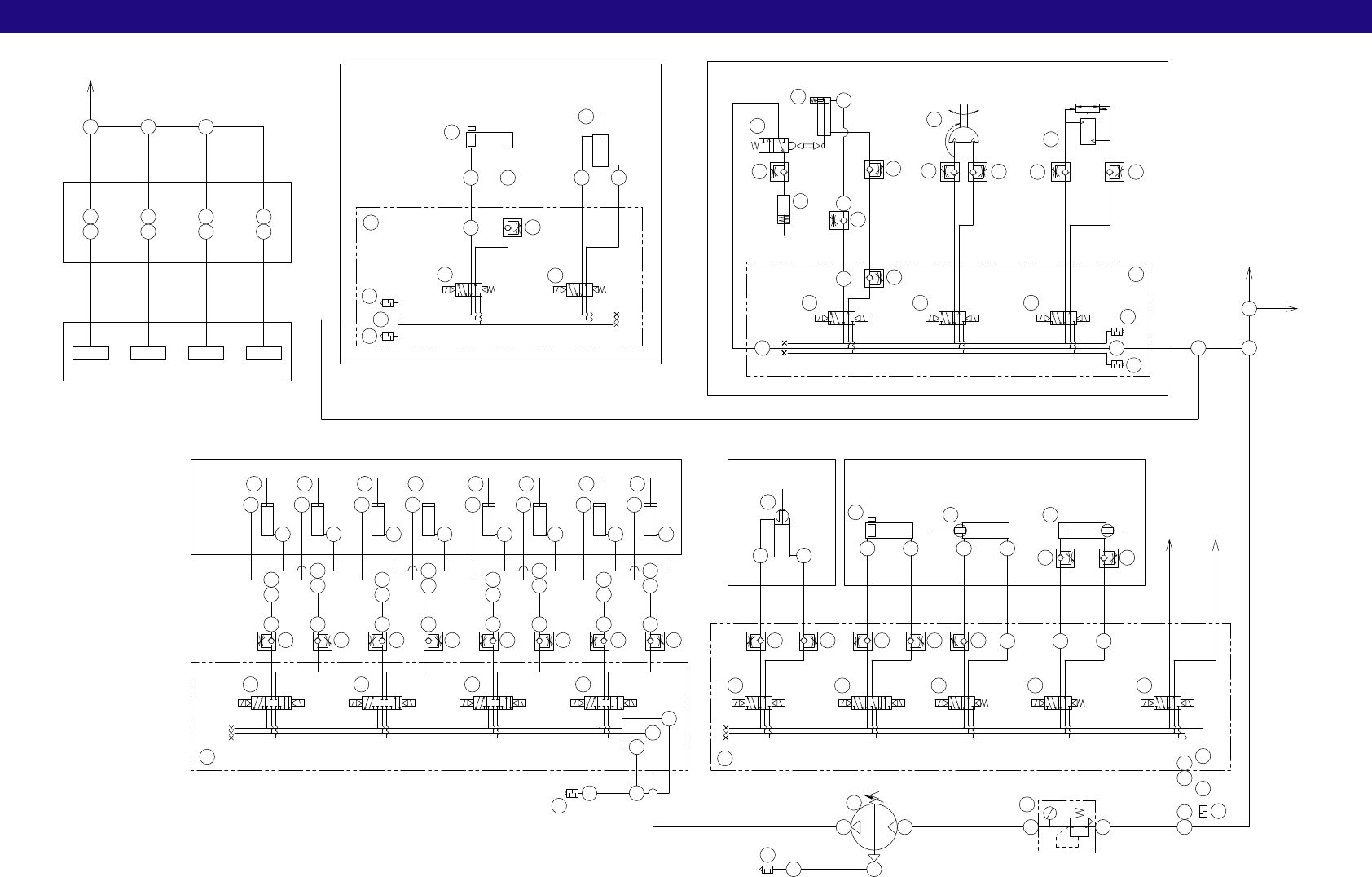

19.2.エアー配管図 Pneumatic circuit diagram(CGWB)
19-4
19.2.エアー配管図(CGWB)
19.2.Pneumatic circuit diagram(CGWB)
QP-132E PARTS LIST ver07
x2
B
E
C
86
85
80
85
86
80
85
86
80
85
86
PFU エアー供給(CGUZ)
PFU Air supply
PFU4PFU1 PFU2 PFU3
129
119
119
90
57
34
35
70 70141141
15
16
23
パレット押出し
Pallet expulsion
パレットストッパ
Pallet stopper
入り In
抜き Out
後退
Retract
前進
Forward
リターンコンベア(CGQR)
Return conveyor
マニプレータ搬入側(CGGX)
Manipulator loader side
41
58
18
上昇
下降
Down
Up
12
60
62
145
146
PCBローダ上昇、下降
PCB Loader up/down
上昇
Up
下降
Down
PCBローダ旋回、戻し
PCB Loader rotation/return
旋回
Rotation
戻し
Return
13
62
62
PCBローダ爪開閉
PCB Roader jaw open/close
閉
開
Open
Close
61 61
89
33
64
143
33 33
22
81 78
103
129
119
119
マニプレータ基板クランプ
Manipulator PCB clamp
A
D
PFU クランプ(CGUZ)
PFU Clamp
11 1 1 1 1 1 1
163 163163 163 163 163 163 163
163 163163 163 163 163 163 163
PFU4PFU1 PFU2 PFU3
アンクランプ
クランプ
3636 36 36
27
156
151
156
139 140
A
B
A
B
A
B
A
B
153
A BA B A B A B
A A
A BA B
A
B
A
B
A
A
B
B
A
A
B
B
123 123
125 125 126 126
58 59
7
2
3 4
搬入基板アンクランプ
Loader PCB clamp
クランプ
Clamp
アンクランプ
Unclamp
搬入パレット前進、後退
Loader pallet foward/retract
搬入パレットクランプ
Loader pallet clamp
搬入パレットシフト
Loader pallet shift
前進 後退
ForwardRetract
クランプ
アンクランプ
Clamp
Unclamp
左 右
Left Right
パレットアンクランプ(CGQX)
パレット搬入(CGQS)
Pallet unclamp Pallet roader
72 72 72
54 56555455
3131 30 32 32
20
A
B
A BBA BA BA BA
A A A
A
B
B
135
118
152
157122
149
122
設定圧 0.4MPa
147
148
138139
150
Unclamp
Clamp
14
148
159
153
158
101
160 160 160 160 160 160 160 160
159159159159159159159
162 162 162 162
162 162 162 162
161161161161
161161161161
