1 1 . パレット搬入装置 P a l l e t l o a d i n g s t a t i o n ( C G Q S ) QP-132E P ARTS LIST ver07 1 1 - 3 1 1 . パレット搬入装置( C G Q S ) 1 1 . P a l l e t l o a d i n g s t a t i o n ( C G Q S ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 …

100%1 / 129
11.パレット搬入装置 Pallet loading station(CGQS)
QP-132E PARTS LIST ver07
11-2
11.パレット搬入装置(CGQS)
11.Pallet loading station(CGQS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGQS0016 1 BASE ﾍﾞｰｽ
2CGQS0032 1 RAIL ﾚｰﾙ
3CGQS0041 1 RAIL ﾚｰﾙ
4CGQS0501 1 GUIDE ｶﾞｲﾄﾞ
5CGQS0490 1 GUIDE ｶﾞｲﾄﾞ
6CGQS0100 1 JOINT ｼﾞｮｲﾝﾄ
7CGQS0110 1 JOINT ｼﾞｮｲﾝﾄ
8CGQS0122 1 BKT BKT
9CGQS0131 1 BKT BKT
10CGQS0140 2 BLOCK, STOPPER ﾌﾞﾛｯｸ ｽﾄｯﾊﾟ
11CGQS0150 4 PIN, PARALLEL ﾋﾟﾝ 平行
12CGQS0160 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
13CGQS0170 1 PANEL, CONNECTOR ﾊﾟﾈﾙ ｺﾈｸﾀ
14CGQS0181 1 PLATE ﾌﾟﾚｰﾄ
15CGQS0191 1 RETAINER 押え
16CGQS0201 1 BKT, CYLINDER BKT ｼﾘﾝﾀﾞ
17CGQS0210 1 BKT, ADJUSTING BKT 調整
18CGQS0221 1 BOLT ﾎﾞﾙﾄ
19CGQS0231 1 STOPPER ｽﾄｯﾊﾟ
20CGQS0241 1 BKT BKT
21CGQS0253 1 BKT, SENSOR BKT ｾﾝｻ
22CGQS0333 1 BKT, SENSOR BKT ｾﾝｻ
23CGQS0343 1 BKT, SENSOR BKT ｾﾝｻ
24IPA5260 4 COLLAR ｶﾗｰ
25K4138D 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ 09.30-028-20-830P
27H2023T 4 PIN, STOPPER ﾋﾟﾝ ｽﾄｯﾊﾟ SPM-M6
28S3141X 1 SW, PHOTOELECTRIC SW 光電 UM-Z3SV
29S3141W 1 SW, PHOTOELECTRIC SW 光電 UM-T50SV
30S21340 1 CYLINDER, RODLESS ｼﾘﾝﾀﾞ ﾛｯﾄﾞﾚｽ ORCA25X450-L-CS3MB2
31Y3049T 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KJL06-01S
32S2126F 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CXSM10X10-Z73L-XB103
33A4068H 2 ELBOW ｴﾙﾎﾞ M-5ALU-4
34S2087T 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ TBDA16X10-ZE102B2
35W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
36W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
37W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
38W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
39W1043A WASHER, FLAT ﾜｯｼｬ 平         4W-4
40W1044A WASHER, FLAT ﾜｯｼｬ 平         4W-5
41W1046A WASHER, FLAT ﾜｯｼｬ 平         4W-8
42W1010A WASHER, CONICAL ﾜｯｼｬ 皿         M-3-L
43W1011A WASHER, CONICAL ﾜｯｼｬ 皿         M-4-L
44W1012A WASHER, CONICAL ﾜｯｼｬ 皿         M-5-L
45W1013A WASHER, CONICAL ﾜｯｼｬ 皿         M-6-H
11.パレット搬入装置 Pallet loading station(CGQS)
QP-132E PARTS LIST ver07
11-3
11.パレット搬入装置(CGQS)
11.Pallet loading station(CGQS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
46W1014A WASHER, CONICAL ﾜｯｼｬ 皿         M-8-H
47N1092A NUT, HEX ﾅｯﾄ 六角         M10P=1.5
49N4075X SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M10X50L ﾏﾙｻｷ
50N40753 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M10X75L ﾏﾙｻｷ
51K5361T SCREW, HEX SOCKET COUNTERSUNK 小ﾈｼﾞ 六角穴皿       M5X12L
53K5174T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋        M2.6X10L
54H5263A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X18L
55H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X6L
56H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
57H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X10L
58H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X20L
60H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X10L
61H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X12L
62H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X15L
63H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X20L
64H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M8X20L
65H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M8X25L
66H5349A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M8X60L
67W1052A WASHER, FLAT ﾜｯｼｬ 平         8M/MX1.6X17(1W-8)
68K5357H SCREW, HEX SOCKET COUNTERSUNK 小ﾈｼﾞ 六角穴皿       M3X5L
69H5293A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X25L
70H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X6L
71W1042A WASHER, FLAT ﾜｯｼｬ 平         4W-3
72W1020T WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 2.6M/M
73H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X12L
74A1037Z 2 ABSORBER, SHOCK ｱﾌﾞｿｰﾊﾞ ｼｮｯｸ KSHE 8X15
75K5337K 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1201FM-M5-04S
76K5337T 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1211F-M5-04S
77CGQS0530 1 GUIDE ｶﾞｲﾄﾞ X89∼

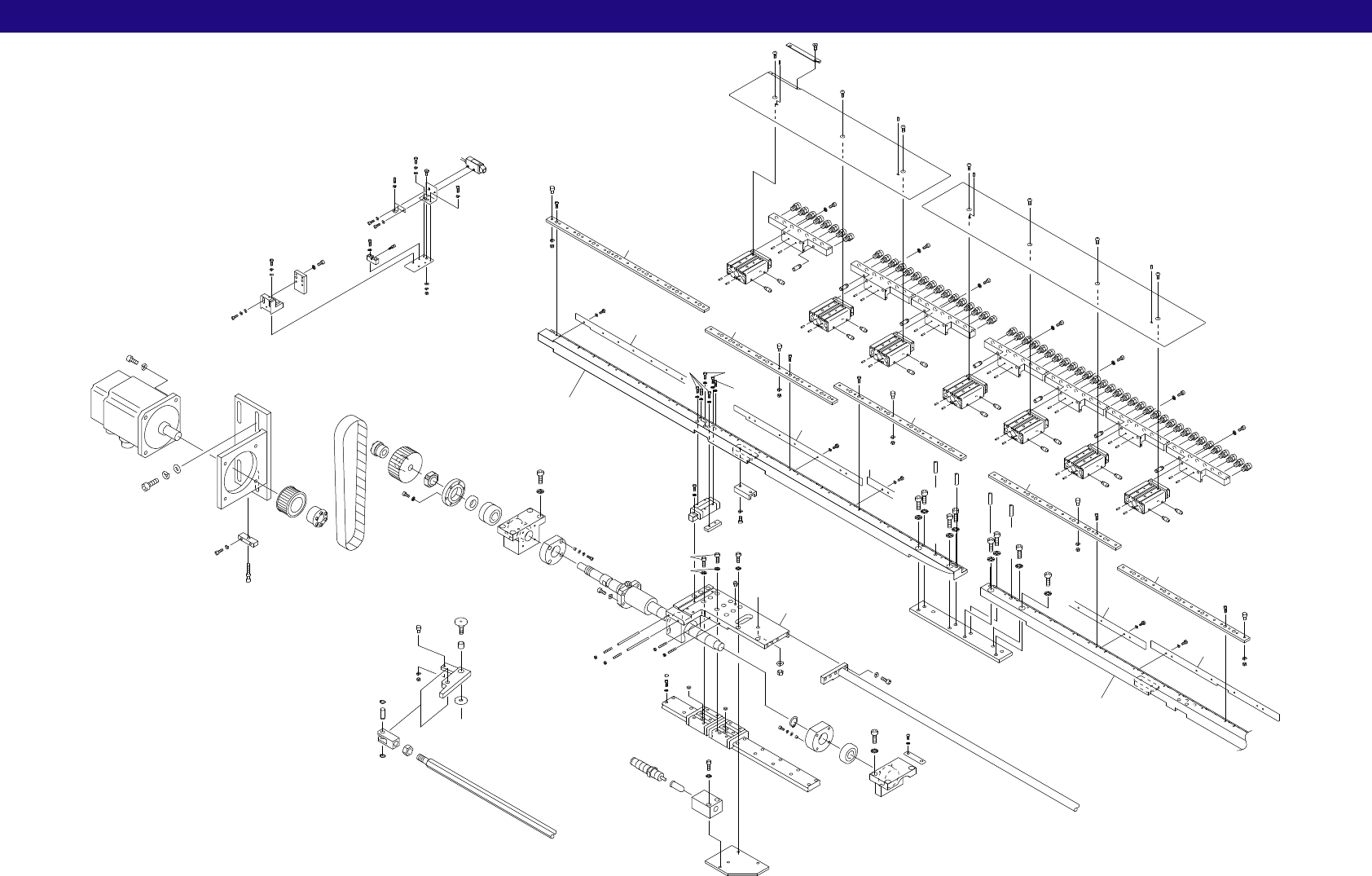

12.1.ステップスライド Indexing slide(CGSX)
12-1
12.1.ステップスライド(CGSX)
12.1.Indexing slide(CGSX)
QP-132E PARTS LIST ver07
