27.銘板、シール Nameplate,Seal(CGWM)
QP-132E PARTS LIST ver07
27-2
27.銘板、シール(CGWM)
27.Nameplate,Seal(CGWM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGWM0010 1 NAMEPLATE 銘板 Japanese, English
2CGWM0027 1 NAMEPLATE 銘板 Japanese, English
3CGWM0032 1 NAMEPLATE 銘板 Japanese, English
4CGWM0040 1 SEAL ｼｰﾙ Japanese, English
5CGWM0050 1 SEAL ｼｰﾙ Japanese, English
6CGWM0060 1 SEAL ｼｰﾙ
7CGWM0070 2 SEAL ｼｰﾙ
9CGWM0090 16 NAMEPLATE 銘板 Japanese, English
10CGWM0100 1 NAMEPLATE 銘板
11CGWM0110 2 SEAL ｼｰﾙ
12CGWM0120 1 NAMEPLATE 銘板
13KPA0890 3 SEAL ｼｰﾙ
14KPA0900 3 NAMEPLATE, CAUTION 銘板 注意 Japanese, English
15IPK5480 1 SEAL ｼｰﾙ Japanese
16IPK5490 1 SEAL ｼｰﾙ English
17CGWM0223 1 NAMEPLATE 銘板 French, English
18CGWM0230 1 NAMEPLATE 銘板 French, English
19CGWM0240 1 SEAL ｼｰﾙ French, English
20CGWM0250 1 SEAL ｼｰﾙ French, English
21CGWM0260 1 SEAL ｼｰﾙ French, English
22CGWM0290 16 NAMEPLATE 銘板 French, English
23CGWM0301 1 NAMEPLATE 銘板 French, English
24CGWM0320 1 NAMEPLATE 銘板
25KPA0920 3 NAMEPLATE, CAUTION 銘板 注意 French, English
26IPK5500 3 SEAL ｼｰﾙ French
27CGWM0130 16 NAMEPLATE 銘板 Japanese, English
28CGWM0330 16 NAMEPLATE 銘板 French, English
29CGWM0351 4 NAMEPLATE, CAUTION 銘板 注意 English,French,Japanese
30CGWM0360 1 NAMEPLATE 銘板 Japanese, English
31CGWM0370 1 NAMEPLATE 銘板 French, English

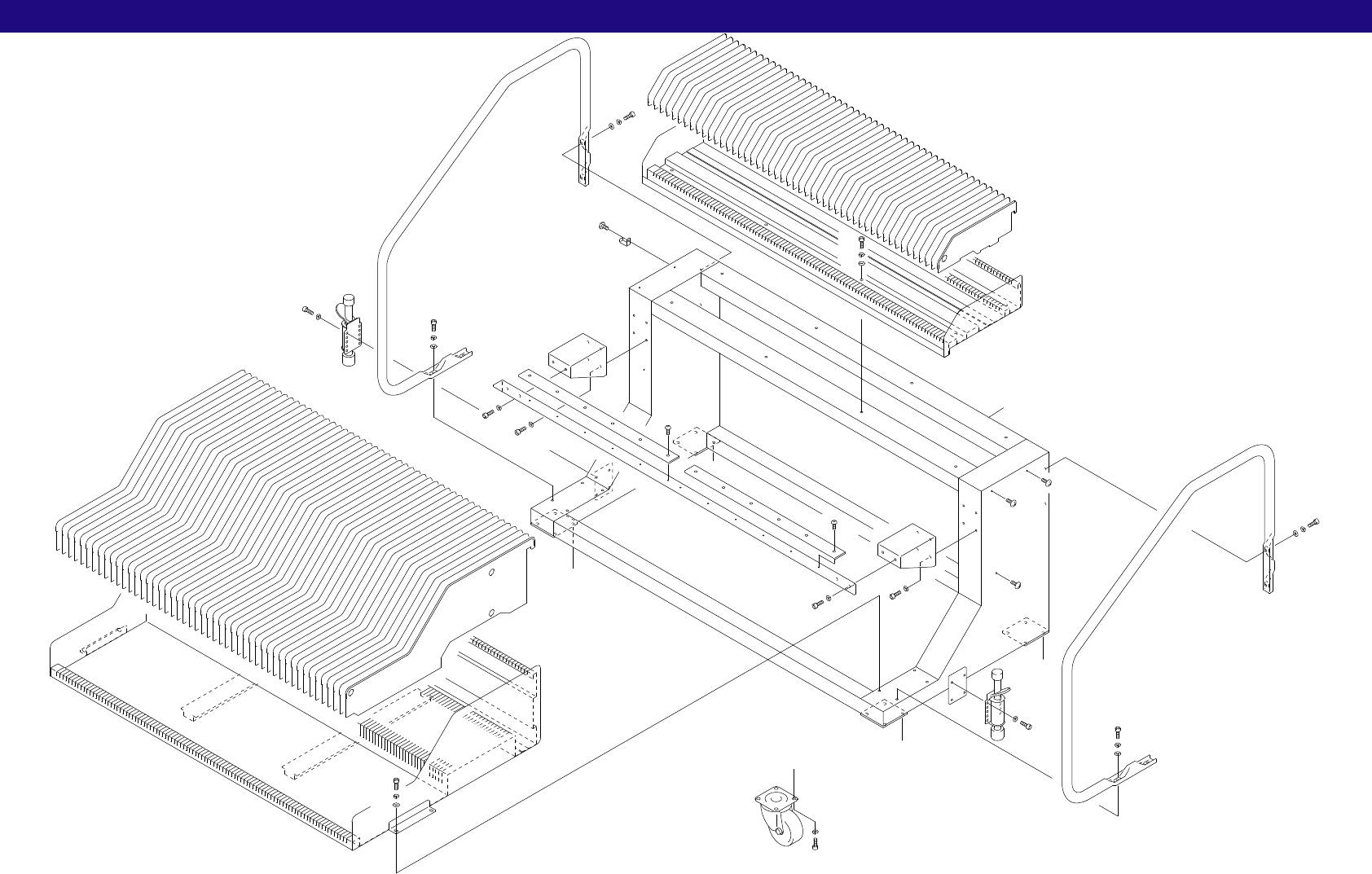

28.フィーダスタンド Feeder stand(CGPJ)
28-1
28.フィーダスタンド(CGPJ)
28.Feeder stand(CGPJ)
QP-132E PARTS LIST ver07
x13
13
21
14
A
16
11
12
4
2
1
10
23
21
15
23
21
15
17
17
17
19
7
21
15
21
20
15
13
19
7
6
8
23
21
15
12
21
14
23
21
15
9
18
10
23
21
15
8
20
A
A
A
A
22
5
23
21
15
3
28.フィーダスタンド Feeder stand(CGPJ)
QP-132E PARTS LIST ver07
28-2
28.フィーダスタンド(CGPJ)
28.Feeder stand(CGPJ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGPJ3510 1 FRAME ﾌﾚｰﾑ
2CGPJ3520 1 RACK ﾗｯｸ
3CGPJ3530 1 RACK ﾗｯｸ
4CGPJ3540 49 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
5CGPJ3550 49 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
6CGPJ3560 1 BKT, SUPPORT BKT 支え
7CGPJ3570 2 PLATE, SUPPORT ﾌﾟﾚｰﾄ 支え
8CGPJ3580 2 BKT BKT
9CGPJ3590 3 HOOK ﾌｯｸ
10CGPJ3600 2 HANDLE ﾊﾝﾄﾞﾙ
11K20241 4 CASTER, UNIVERSAL ｷｬｽﾀ 自在 NO.107-ZHB
12S3018N 2 STOPPER ｽﾄｯﾊﾟ 900Aﾌﾘｰﾛｯｸ
13H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X12L
14H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X12L
15H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X15L
16H5358A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M10X18L
17K5207A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X5L
18K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
19K52565 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M4X6L
20W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
21W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
22W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
23W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
