6 . マークカメラ M a r k c a m e r a ( C G G X ) QP-132E P ARTS LIST ver07 6 - 2 6 . マークカメラ( C G G X ) 6 . M a r k c a m e r a ( C G G X ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y D e s …

100%1 / 129

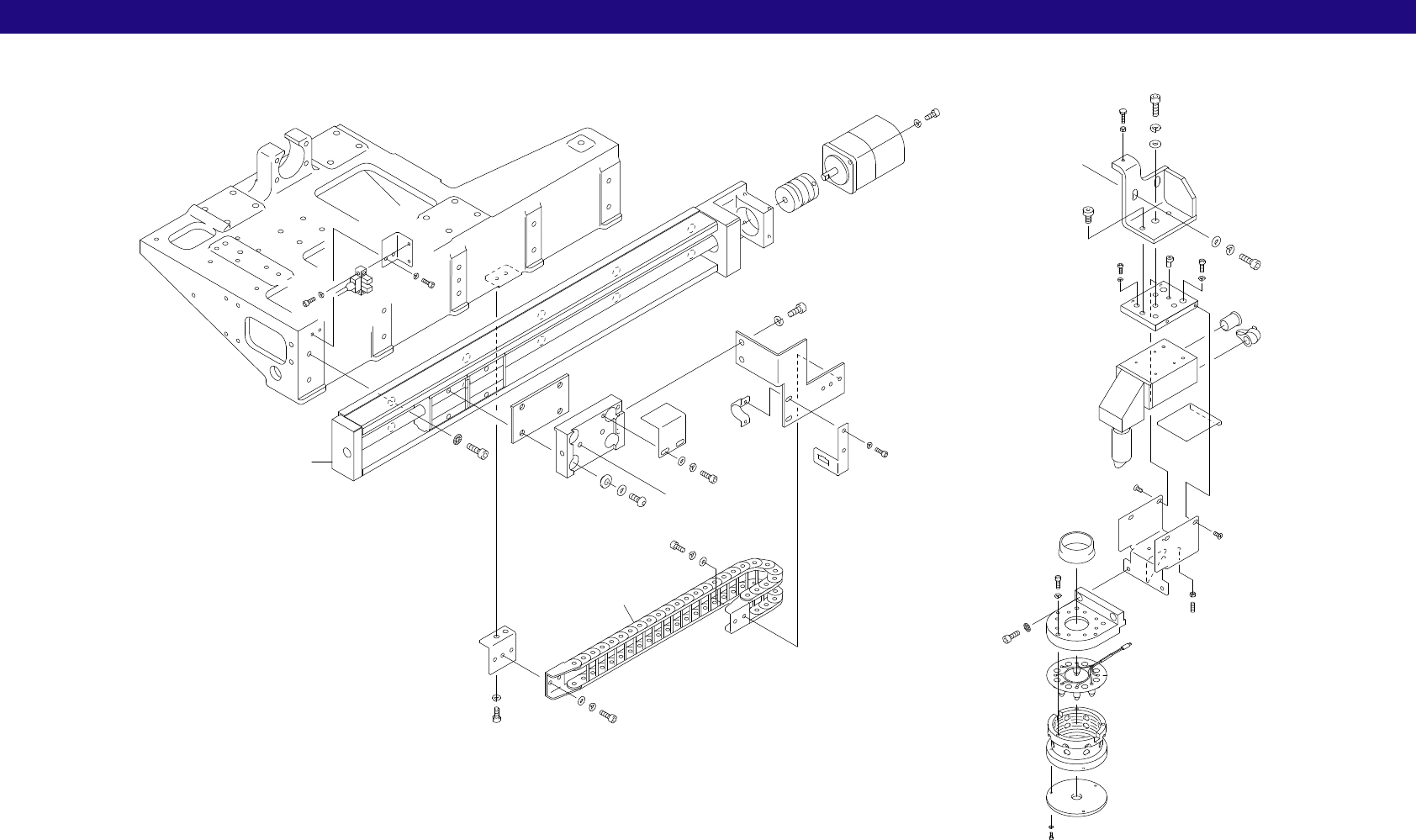

6.マークカメラ Mark camera(CGGX)
6-1
6.マークカメラ(CGGX)
6.Mark camera(CGGX)
QP-132E PARTS LIST ver07
x4.5
1
36
2
30
3
54
4
5
32
6
7
58
8
9
10
37
37
11
12
50
13
30
14
31
15
35
16
17
60
19
20
45
21
42
22
23
24
30
25
26
31
31
27
28
52
29
49
40
42
43
32
34
34
32
39
30
46
31
48
46
55
30
57
49
46
46
43
44
A
A
51
40
56
30
56
54
59
59
6.マークカメラ Mark camera(CGGX)
QP-132E PARTS LIST ver07
6-2
6.マークカメラ(CGGX)
6.Mark camera(CGGX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGGX2011 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
2CGGX2020 1 BKT BKT
3CGGX2030 1 DOG ﾄﾞｯｸﾞ
4CGGX2041 1 SPACER ｽﾍﾟｰｻ
5CGGX2050 1 BKT BKT
6CGGX2061 1 PLATE ﾌﾟﾚｰﾄ
7CGGX2071 1 BLOCK ﾌﾞﾛｯｸ
8CGGX2081 1 SPACER ｽﾍﾟｰｻ
9CGGX2090 4 BUSHING ﾌﾞｯｼｭ
10CGGX2101 1 BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
11CGGX2112 1 BKT BKT
12CGGX2122 1 BKT BKT
13CGGX2130 1 HOLDER, LIGHT ﾎﾙﾀﾞ ﾗｲﾄ
14CGGX2140 1 BKT BKT
15CGGX2150 1 BKT BKT
16NRG0570 1 BKT, HOLDER BKT ﾎﾙﾀﾞ
17CGGX2200 1 PIN, ECCENTRIC ﾋﾟﾝ 偏心
19MPG3240 1 CLAMPER ｸﾗﾝﾊﾟ
20SHP1063 1 BOARD 基板
21FPH1341 1 PLATE, DISPERSION ﾌﾟﾚｰﾄ 拡散
22K1006Y 1 COUPLING ｶﾂﾌﾟﾘﾝｸﾞ SFC-020-WD-06B-06B
23K2008A 1 CAP ｷｬｯﾌﾟ BNC-BR1
24K2001T 1 CAP ｷｬｯﾌﾟ HR10-7R-C
25S4040W 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX305-W2A
26K4150Z 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ TKP-0130-2B-37 25 Link IA,KA付き
27K1129X 1 CAMERA, CCD ｶﾒﾗ CCD XC-75L
28SAM6341 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ SGM-A3AFJ61
29R4023G 1 LENS UNIT ﾚﾝｽﾞﾕﾆｯﾄ FML-1506
30W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
31W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
32W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
34W1044A WASHER, FLAT ﾜｯｼｬ 平         4W-5
35W1011A WASHER, CONICAL ﾜｯｼｬ 皿         M-4-L
36W1012A WASHER, CONICAL ﾜｯｼｬ 皿         M-5-L
37K5186T SCREW, C/R COUNTERSUNK 小ﾈｼﾞ 皿 M3X6L
39N4022T SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X10L
40N1076A NUT, HEX ﾅｯﾄ 六角         M3P=0.5
42H5266A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M2X6L
43H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X6L
44H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X10L
45H5278A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X15L
46H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
48H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X10L
49H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X12L
6.マークカメラ Mark camera(CGGX)
QP-132E PARTS LIST ver07
6-3
6.マークカメラ(CGGX)
6.Mark camera(CGGX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
50H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X15L
51H5167T BOLT, HEX ﾎﾞﾙﾄ 六角      M3X20L
52H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X12L
54H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X8L
55W1042A WASHER, FLAT ﾜｯｼｬ 平         4W-3
56W1020A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 2M/M
57H5261T
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M5X15L
58W1004T WASHER ﾜｯｼｬ WSF13
59W1041A WASHER, FLAT ﾜｯｼｬ 平         4M/MX0.8X9(1W-4)
60CGGX2180 1 COVER ｶﾊﾞｰ ･
