2 9 . パレットスタンド P a l l e t s t a n d ( C G P J ) QP-132E P ARTS LIST ver07 2 9 - 2 2 9 . パレットスタンド( C G P J ) 2 9 . P a l l e t s t a n d ( C G P J ) 番号 個数 備考 N o . Q T Y R e m a r k s 1 C G P J 2 0 1 0 2 S T A N D ｽ ﾀ ﾝ …
28.フィーダスタンド Feeder stand(CGPJ)
QP-132E PARTS LIST ver07
28-2
28.フィーダスタンド(CGPJ)
28.Feeder stand(CGPJ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CGPJ3510 1 FRAME ﾌﾚｰﾑ
2CGPJ3520 1 RACK ﾗｯｸ
3CGPJ3530 1 RACK ﾗｯｸ
4CGPJ3540 49 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
5CGPJ3550 49 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り
6CGPJ3560 1 BKT, SUPPORT BKT 支え
7CGPJ3570 2 PLATE, SUPPORT ﾌﾟﾚｰﾄ 支え
8CGPJ3580 2 BKT BKT
9CGPJ3590 3 HOOK ﾌｯｸ
10CGPJ3600 2 HANDLE ﾊﾝﾄﾞﾙ
11K20241 4 CASTER, UNIVERSAL ｷｬｽﾀ 自在 NO.107-ZHB
12S3018N 2 STOPPER ｽﾄｯﾊﾟ 900Aﾌﾘｰﾛｯｸ
13H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
14H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
15H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
16H5358A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X18L
17K5207A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X5L
18K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
19K52565 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X6L
20W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
21W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
22W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
23W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6

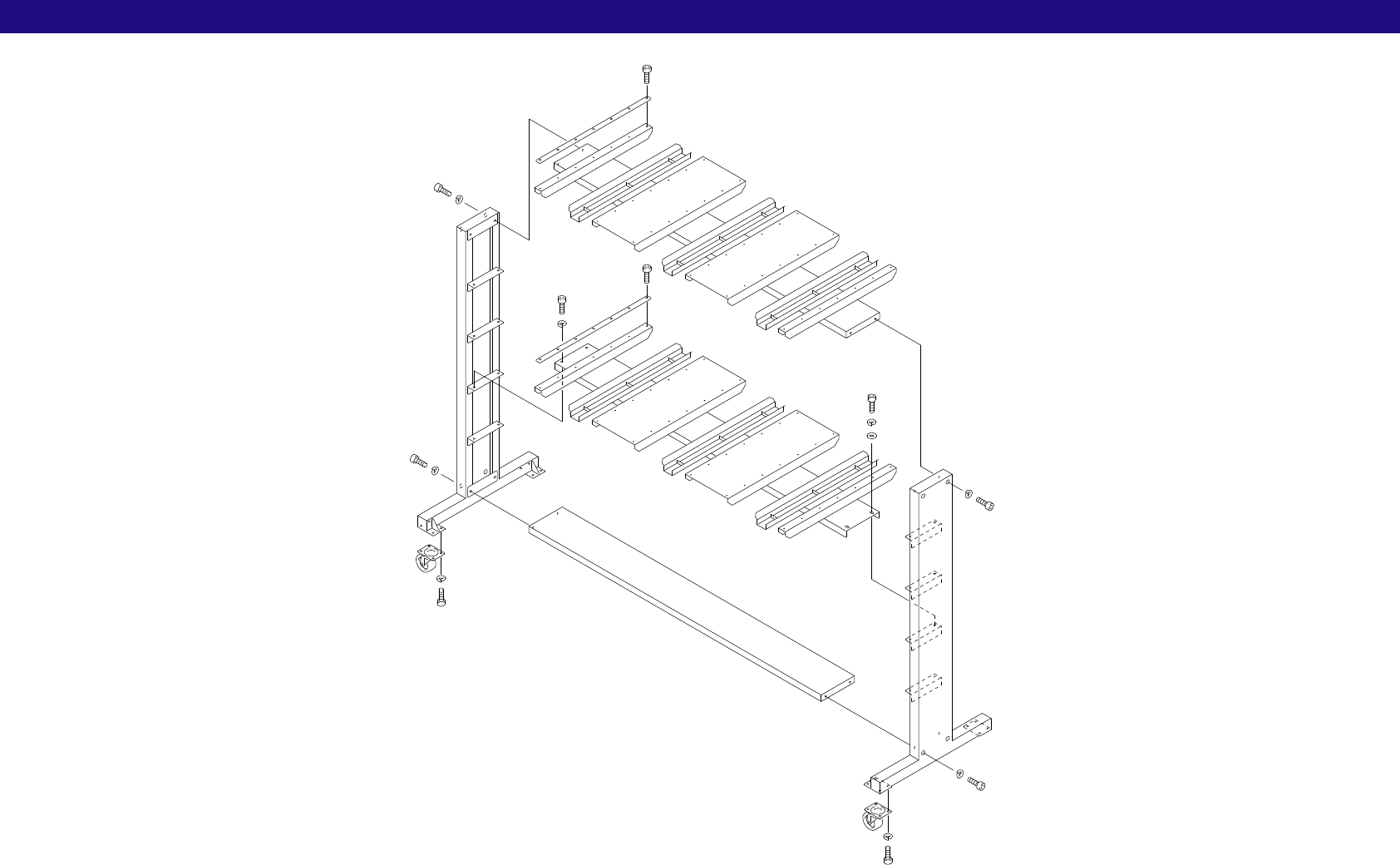

29.パレットスタンド Pallet stand(CGPJ)
29-1
29.パレットスタンド(CGPJ)
29.Pallet stand(CGPJ)
QP-132E PARTS LIST ver07
x15
8
9
6
9
8
5
1
9
8
8
9
10
2
4
7
3
8
9
1
8
9
8
9
6
9
8
3
7
29.パレットスタンド Pallet stand(CGPJ)
QP-132E PARTS LIST ver07
29-2
29.パレットスタンド(CGPJ)
29.Pallet stand(CGPJ)
番号 個数 備考
No. QTY Remarks
1CGPJ2010 2 STAND ｽﾀﾝﾄﾞ
2CGPJ2020 3 TABLE ﾃｰﾌﾞﾙ
3CGPJ2050 24 RAIL ﾚｰﾙ
4CGPJ2030 1 TABLE ﾃｰﾌﾞﾙ
5CGPJ2040 1 BAR ﾊﾞｰ
6K2024W 4 CASTER, UNIVERSAL ｷｬｽﾀ 自在 No.105-NS
7H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
8H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
9W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
10W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 ･
図番 & ｺｰﾄﾞ番号 品名 規格
Drg.No. & Code No. Description Rating
