24.PFU テープカッタ PFU Tape cutter(CGUF)
QP-132E PARTS LIST ver07
24-3
24.PFU テープカッタ(CGUF)
24.PFU Tape cutter(CGUF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
46H5388A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M12X35L
4787728CGUF2432 1 FIXED CUTTER ｶｯﾀ 固定
4887728CGUF2442 1 FIXED CUTTER ｶｯﾀ 固定
4987728CGUF2450 1 CUTTER, MOVABLE ｶｯﾀ 可動
5087728CGUF2460 1 CUTTER, MOVABLE ｶｯﾀ 可動
51K5261A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M5X10L

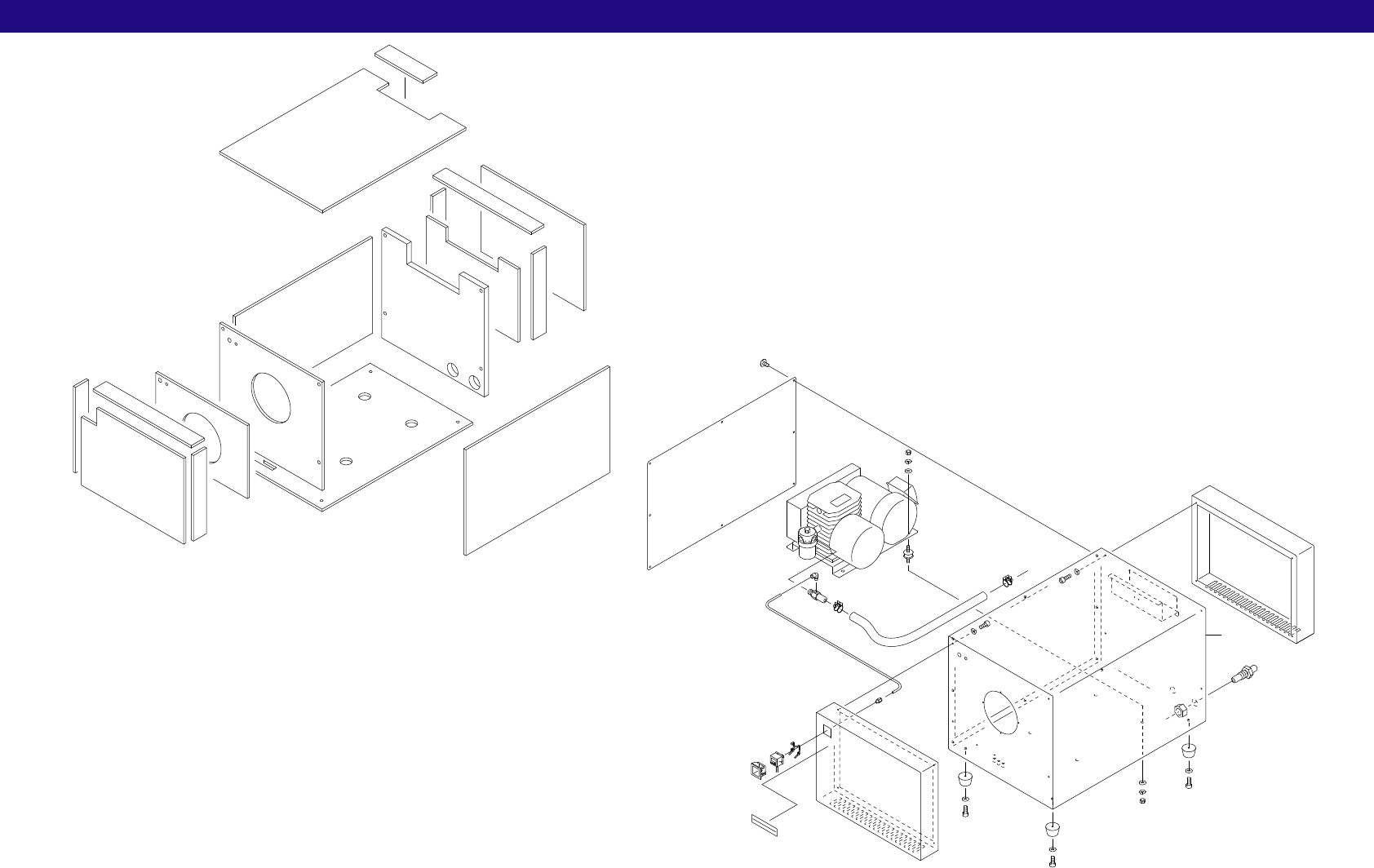

25.1.ドライポンプボックス(左) Dry pump box(Left)(CGPV)
25-1
25.1.ドライポンプボックス(左)(CGPV)
25.1.Dry pump box(Left)(CGPV)
QP-132E PARTS LIST ver07
x15
4
6
7
8
10
13
17
50
18
31
20
51
21
46
52
22
46
52
24
32
48
53
26
28
34
35
47
54
55
47
55
54
40
41
41
30
42
43
44
15
16
15
3
9
15
15
16
5
29
A
A
25-2
25.1.ドライポンプボックス(左)(CGPV)
25.1.Dry pump box(Left)(CGPV)
25.1.ドライポンプボックス(左) Dry pump box(Left)(CGPV)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
3CGWB1030 1 MATERIAL, SOUNDPROOF 素材 防音
4CGWB1040 1 MATERIAL, SOUNDPROOF 素材 防音
5CGWB1050 1 MATERIAL, SOUNDPROOF 素材 防音
6CGWB1060 1 MATERIAL, SOUNDPROOF 素材 防音
7CGWB1070 1 MATERIAL, SOUNDPROOF 素材 防音
8CGWB1080 1 MATERIAL, SOUNDPROOF 素材 防音
9CGWB1090 1 MATERIAL, SOUNDPROOF 素材 防音
10CGWB1100 1 MATERIAL, SOUNDPROOF 素材 防音
13CGWB1130 1 MATERIAL, SOUNDPROOF 素材 防音
15CGWB1150 4 MATERIAL, SOUNDPROOF 素材 防音
16CGWB1160 2 MATERIAL, SOUNDPROOF 素材 防音
17CGWB1170 1 NIPPLE ﾆｯﾌﾟﾙ
18CGWB1180 1 NIPPLE ﾆｯﾌﾟﾙ
20CGWB1201 1 COVER ｶﾊﾞｰ
21CGWB1211 1 BOX BOX
22CGWB1221 1 BOX BOX
24CGWB1240 1 BOX BOX
26CGWB1260 1 MATERIAL, SOUNDPROOF 素材 防音
28CGWB1280 1 SEAL ｼｰﾙ
29CGWB1290 1 MATERIAL, SOUNDPROOF 素材 防音
30Y3056E 1 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQH06-01S
31Y3051A 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL06-01S
32A10049 4 LEG, RUBBER 脚 ｺﾞﾑ TK-45
34H5447G 1 PUMP, VACUUM ﾎﾟﾝﾌﾟ ﾊﾞｷｭｰﾑ KHA750-301-G1
35A10028 4 LEG, RUBBER 脚 ｺﾞﾑ KA-30
40S4033X SENSOR, PRESSURE ｾﾝｻ 圧力 DP-20
41H31765 PLATE ﾌﾟﾚｰﾄ MS-DPX-2
42H50042 HOSE ﾎｰｽ TS-19(4m)
43H1153A BAND, HOSE ﾊﾞﾝﾄﾞ ﾎｰｽ 27ﾜｲﾔ
44T2063A TUBE ﾁｭｰﾌﾞ TU0604B-20
46W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
47W1046A WASHER, FLAT ﾜｯｼｬ 平         4W-8
48W1041A WASHER, FLAT ﾜｯｼｬ 平         4M/MX0.8X9(1W-4)
50N1073Z NUT, HEX ﾅｯﾄ 六角         M24
51K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
52H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
53H5293A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X25L
54W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
55N1089A NUT, HEX ﾅｯﾄ 六角         M8 P=1.25 ･
