1 0 . パレット 1 6 インチ P a l l e t 1 6 i n c h ( C G Q P ) QP-132E P ARTS LIST ver07 1 0 - 4 1 0 . パレット 1 6 インチ( C G Q P ) 1 0 . P a l l e t 1 6 i n c h ( C G Q P ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . &amp…

100%1 / 129
10.パレット 16インチ Pallet 16 inch(CGQP)
QP-132E PARTS LIST ver07
10-3
10.パレット 16インチ(CGQP)
10.Pallet 16 inch(CGQP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
74H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X15L
75N4034H SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M4X16L
76H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X20L
77H5295A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X35L
78H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X18L
80CGQP0441 1 COLLAR ｶﾗｰ
81CGQP0450 1 WASHER, CONICAL ﾜｯｼｬ 皿         
82CGQP0461 4 PIN ﾋﾟﾝ
83CGQP0720 1 LINK ﾘﾝｸ
84CGQP0490 4 PIN ﾋﾟﾝ
85CGQP0540 1 LINK ﾘﾝｸ
86CGQP0551 2 PIN ﾋﾟﾝ
87CGQP0561 1 ROD ﾛｯﾄﾞ
88CGQP0571 1 BKT BKT
89CGQP0601 4 PLATE ﾌﾟﾚｰﾄ
90CGQP0611 3 PLATE ﾌﾟﾚｰﾄ ﾊﾞｷｭｰﾑ用
91CGQP0692 1 BLOCK ﾌﾞﾛｯｸ
92CGQP0631 2 BLOCK 駒
93CGQP0650 1 PIN, STOPPER ﾋﾟﾝ ｽﾄｯﾊﾟ
94CGQP1503 1 GUIDE, CLAMP ｶﾞｲﾄﾞ ｸﾗﾝﾌﾟ
95CGQP1513 1 GUIDE, CLAMP ｶﾞｲﾄﾞ ｸﾗﾝﾌﾟ
96CGQP1520 1 PLATE, BACKUP ﾌﾟﾚｰﾄ ﾊﾞｯｸｱｯﾌﾟ
97CGQP1702 1 BKT BKT
98CGQP1591 2 PLATE ﾌﾟﾚｰﾄ
99CGQP1660 1 PIN, STOPPER ﾋﾟﾝ ｽﾄｯﾊﾟ
100IPA0661 8 BLOCK 駒
101PPH0880 2 PIN, ECCENTRIC ﾋﾟﾝ 偏心
102MPT0591 4 PIN, BACKUP ﾋﾟﾝ ﾊﾞｯｸｱｯﾌﾟ
103MPT3050 3 BOLT ﾎﾞﾙﾄ ﾊﾞｷｭｰﾑ用
104N1081A
NUT, HEX
ﾅｯﾄ 六角         M4-L
105A4067Z 5 ELBOW ｴﾙﾎﾞ M-5HL-4 ﾊﾞｷｭｰﾑ用
106H4348S 1 BEARING, DRY ﾍﾞｱﾘﾝｸﾞ ﾄﾞﾗｲ MB2010DU
107H3146A 3 PLUG ﾌﾟﾗｸﾞ M-5P ﾊﾞｷｭｰﾑ用
108N1086A NUT, HEX ﾅｯﾄ 六角         M6 3ｼｭ
110N4019A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X4L
111N4012A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め       M3X8L
112CGQP1370 1 SPRING, TORSION ｽﾌﾟﾘﾝｸﾞ ﾈｼﾞﾘ
113CGQP1380 1 SPRING, TORSION ｽﾌﾟﾘﾝｸﾞ ﾈｼﾞﾘ
114CGQP1800 2 SPRING ｽﾌﾟﾘﾝｸﾞ
115CGQP0710 5 WASHER, FLAT ﾜｯｼｬ 平      
116CGQP0302 1 BLOCK ﾌﾞﾛｯｸ
117T2060A 3 TUBE ﾁｭｰﾌﾞ SP-4LB ﾊﾞｷｭｰﾑ用
118H1137T 4 BAND, TIE ﾊﾞﾝﾄﾞ 結束 NK-3N ﾊﾞｷｭｰﾑ用
121CGQP0810 1 BOLT ﾎﾞﾙﾄ
122CGQP0820 1 BOLT ﾎﾞﾙﾄ
10.パレット 16インチ Pallet 16 inch(CGQP)
QP-132E PARTS LIST ver07
10-4
10.パレット 16インチ(CGQP)
10.Pallet 16 inch(CGQP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
123S1020A 2 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-2
124W1042A WASHER, FLAT ﾜｯｼｬ 平         4W-3
125Y3034F 1 UNION ﾕﾆｵﾝ KJU04-00 ﾊﾞｷｭｰﾑ用
126R2037A 3 RING, INSERT ﾘﾝｸﾞ ｲﾝｻｰﾄ WR0425 ﾊﾞｷｭｰﾑ用
127T2060A 1 TUBE ﾁｭｰﾌﾞ SP-4LB ﾊﾞｷｭｰﾑ用 0.3m
128ACGQP8012 4 PIN, BACKUP ﾋﾟﾝ ﾊﾞｯｸｱｯﾌﾟ
129ACGQP8023 1 PIN, VACUUM ﾋﾟﾝ ﾊﾞｷｭｰﾑ Option
130ACGQP8110 1 PIN, VACUUM ﾋﾟﾝ ﾊﾞｷｭｰﾑ Option

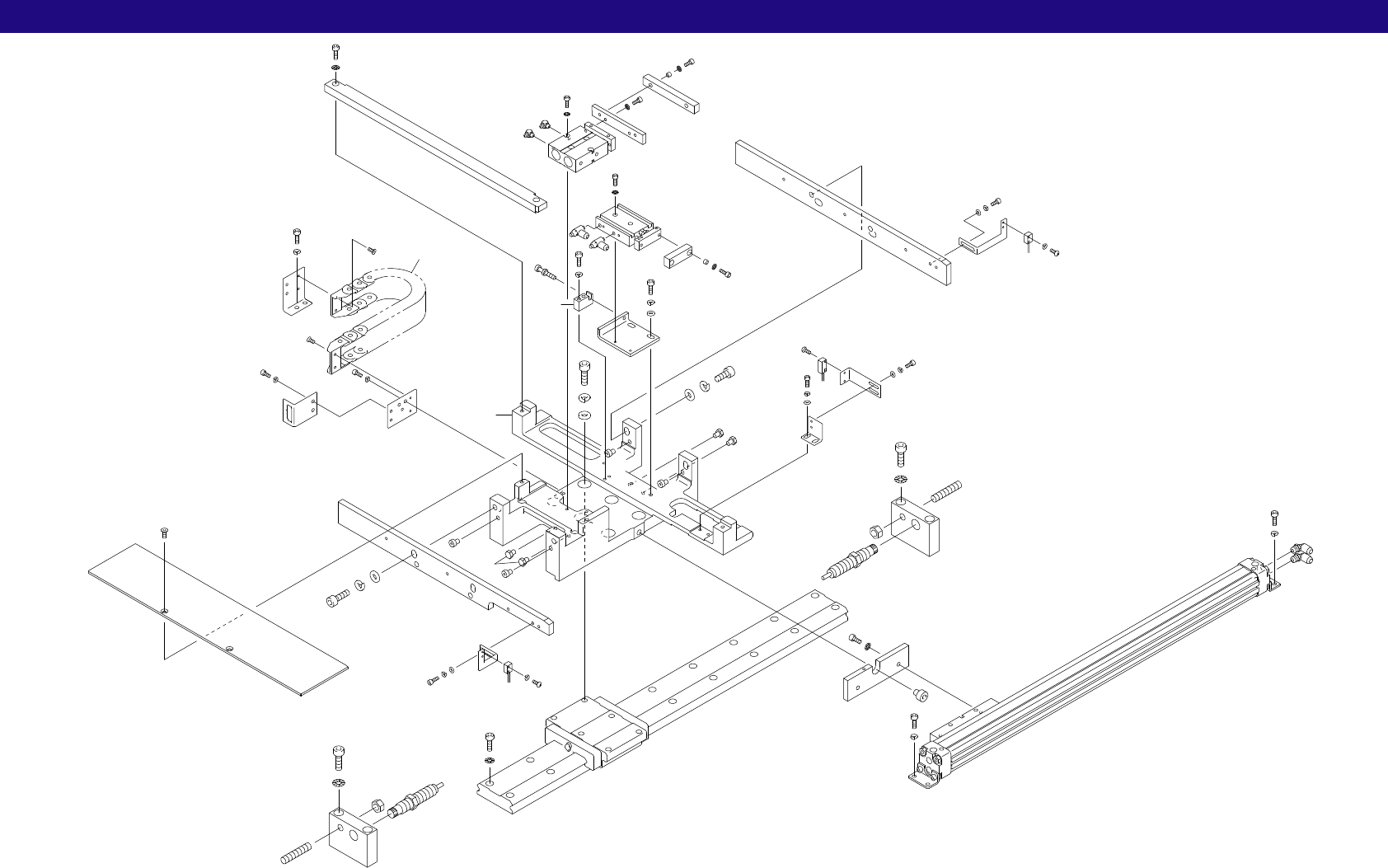

11.パレット搬入装置 Pallet loading station(CGQS)
11-1
11.パレット搬入装置(CGQS)
11.Pallet loading station(CGQS)
QP-132E PARTS LIST ver07
x6.5
1
2
3
41
41
77
51
5
62
6
7
44
8
57
68
9
61
68
10
66
10
66
74
74
11
11
11
11
12
63
36
13
14
55
15
57
16
62
17
69
18
19
24
57
57
71
21
20
28
53
24
39
53
29
22
29
23
39
53
30
31
62
62
32
54
76
34
33
33
27
27
27
25
47
49
50
47
58
45
46
36
73
38
65
38
65
37
40
37
75
42
43
43
43
43
44
37
36
56
36
73
35
70
36
39
46
37
37
60
64
38
67
72
72
4
