21.1.カバー Cover(CGAK)
QP-132E PARTS LIST ver07
21-2
21.1.カバー(CGAK)
21.1.Cover(CGAK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No.QTY Description Rating Remarks
3CGAK0031 2 BKT BKT
4CGAK0041 2 BKT BKT
5CGAK0050 2 BKT BKT
6CGAK0061 2 BKT BKT
12CGAK0120 1 COVER ｶﾊﾞｰ
13CGAK0131 1 DOOR 扉
14CGAK0141 1 DOOR 扉
18ACGAK8021 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ CGAK0181+WWM0210
19ACGAK8031 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ CGAK0191+WWM0210
20ACGAK8041 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ CGAK0201+WWM0210
23CGAK0232 1 DOOR 扉
26CGAK0262 1 COVER, SIDE ｶﾊﾞｰ ｻｲﾄﾞ
28CGAK0284 1 COVER ｶﾊﾞｰ
34CGAK0342 1 COVER ｶﾊﾞｰ
36CGAK0360 1 BKT BKT
39EM42301 2 WASHER, FLAT ﾜｯｼｬ 平
41T2123R 2 HINGE 蝶番 TH-TM-125(2159)
42M1010M 4 MAGNET CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-76S(1196)
43T5012Y 2 HANDLE 取手 THA-255(3202)
44T2123C 2 HINGE 蝶番 ST-8C-NO.2
47S3197A 2 SW, LIMIT SW ﾘﾐｯﾄ XCK-J5970
48S3197X 2 SW, LIMIT SW ﾘﾐｯﾄ ZCK-Y061
50T1067D 2 DAMPER ﾀﾞﾝﾊﾟ Y2002A
52K10560 1 FIXTURE, FIXING 金具 止め TL-149-1(1515)
56W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
57W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
58W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
59W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
60W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
62W1044A WASHER, FLAT ﾜｯｼｬ 平         4W-5
67K5215A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X10L
70K5186T SCREW, COUNTERSUNK 小ネジ 皿 M3X6L
71K5361A SCREW, COUNTERSUNK 小ネジ 皿 M5X8L
74N1080A NUT, HEX ﾅｯﾄ 六角         M4 P=0.7
75N1082A NUT, HEX ﾅｯﾄ 六角         M5 P=0.8
76N1089A NUT, HEX ﾅｯﾄ 六角         M8 P=1.25
77H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M3X8L
79H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M4X8L
80H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X10L
81H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X12L
82H5306A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X35L
83H5307A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M5X40L
85H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X12L
86H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴        M6X15L
21.1.カバー Cover(CGAK)
QP-132E PARTS LIST ver07
21-3
21.1.カバー(CGAK)
21.1.Cover(CGAK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg. No. & Code No.QTY Description Rating Remarks
88H5341T BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X22L
89W1050A WASHER, FLAT ﾜｯｼｬ 平         5M/MX1.0X10(1W-5)
90W1052A WASHER, FLAT ﾜｯｼｬ 平         8M/MX1.6X17(1W-8)
91K5202A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X3L
95K5216A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M6X10L
96W1001G WASHER, FLAT ﾜｯｼｬ 平         M6ﾊﾂｷｻﾞｶﾞﾈ(B) ･

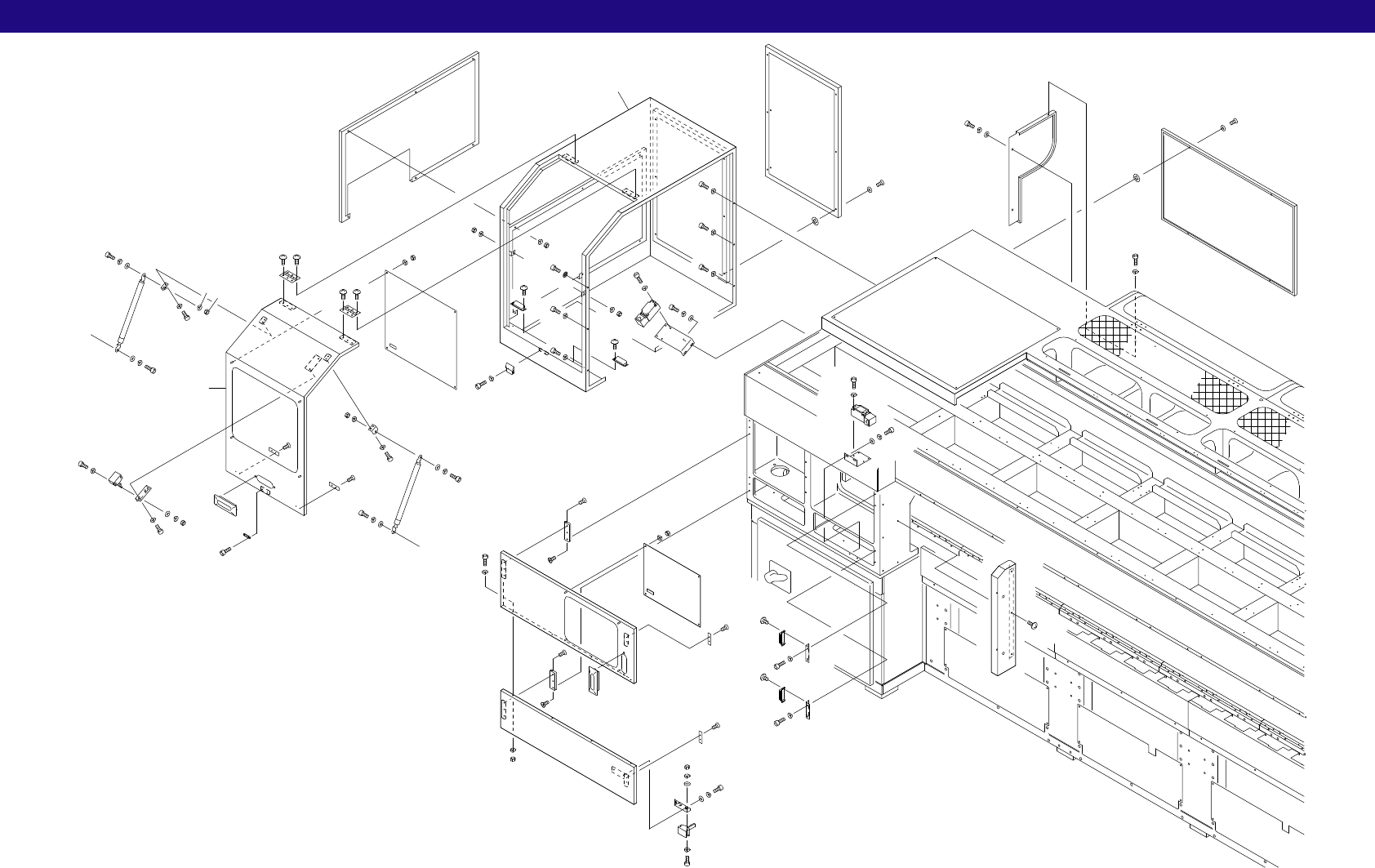

21.2.カバー Cover(CGAK)
21-4
21.2.カバー(CGAK)
21.2.Cover(CGAK)
QP-132E PARTS LIST ver07
