2 总则
2.1 工作流程 - 典型情境
14 用户手册 SIPLACE Glue Feeder 05/2020
示例
以下是一组描述一个 1206 芯片元件元件形状的数据：
●
胶液点的位置在元件体的正中间
●
胶液点的尺寸（直径以 mm 为单位）
●
您还需要设定是否要用视像检测系统对胶液点进行检查。如果是的话，您还将需要使用示教功
能对视像系统进行设置（照明等）。
●
然而，由于通常不是所有的 1206 型元件都需要被粘贴，因此您需要设定此类元件中需要被粘
贴元件的具体编号。例如，元件编号为 123456 的 1206 100 Ohm 电阻就应当被粘贴。
●
接下来您可以在贴片列表中定义元件 123456 的哪个具体贴装位置需要被粘贴，例如，因为它
们位于一块已被波峰焊接的印制板的底面（情境 b）。
在所有这些定义都被记录下来从而满足了全部的条件后，一个胶液点将被涂在此元件设定的贴装位
置上。这个胶液点，根据其直径的不同，可由一个或多个单独的胶液点组成。按照喷射分注法，每
一次从喷嘴喷射到目标介质的胶液量几乎完全一致。
设置
在贴片程序中一旦定义了最少一个需要胶液点的元件时，生产设置就会要求使用一个胶液供料器。
胶液供料器将被装配在那些需要被上胶的元件所在的转换料台上。如果您需要粘贴的元件超出了一
个转换料台上您所拥有的位置或者您需要在其他贴片机需要不同贴片头的元件上进行上胶，那么您
将需要在不同转换料台上设置多台胶液供料器。每个贴片头仅能配置一台胶液供料器。
在同一台贴片机上只能使用一台胶液类型相同的胶液供料器。
在配置胶液供料器时，我们建议您将它安装在料台中心的一个固定位置上。这样，在需要粘贴几种
不同的元件时，贴片头的行程路径就会被缩减到最短。中心位置同时也给了特别是大型元件最大的
自由，例如，当一个长连接器在末端和中部都需要胶液点时。如果您只需要粘贴少量的几个元件，
那么这些元件的供料器模块就应当被安放在尽量靠近胶液供料器的位置。
设置胶液供料器
在配置胶液供料器前，请确保所有与胶液接触的部件都已被正确清洁，而且，这些部件在清洁后已
被正确安放就位。胶液供料器上已拧入一个合适的胶液盒（没有超过其使用期限）。接着，请确保
此胶液供料器已被安放在生产设置中描述的交换料台轨道上，而且被固定就位（已登入）。在这之
后，请将胶液供料器连接到贴片机压缩空气供给系统和贴片机的安全电路上。
如何启用胶液供料器的详细说明请参见 3 "初始操作" [}27] 部分。
2 总则
2.2 模块说明
用户手册 SIPLACE Glue Feeder 05/2020 15
2.2 模块说明
2.2.1 总览

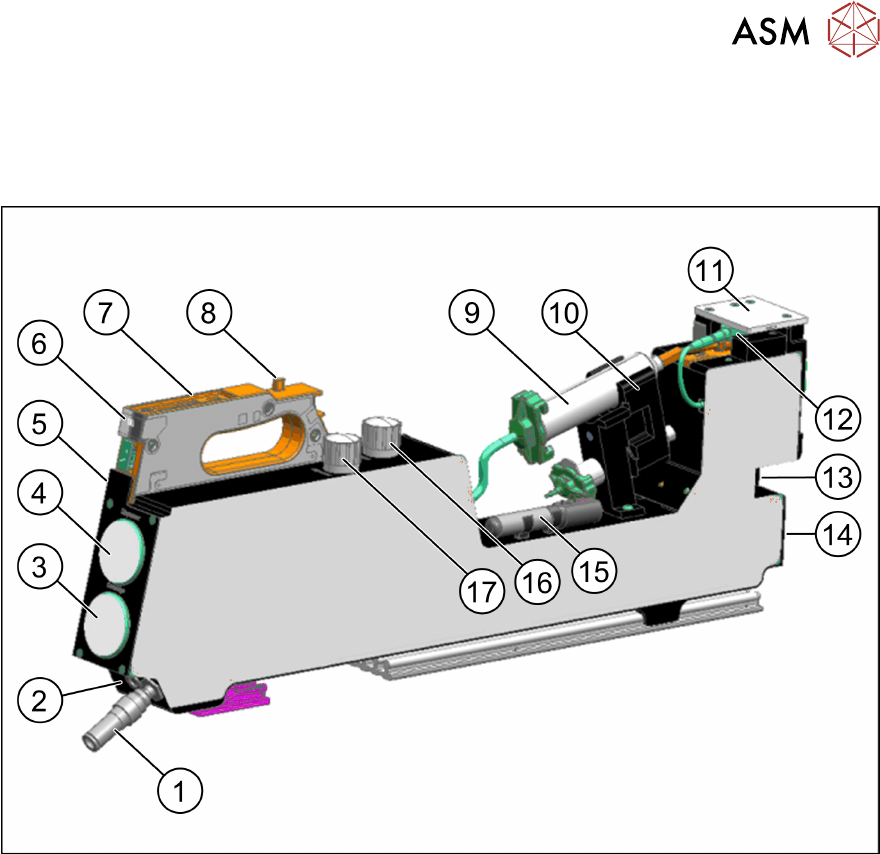

图2: 胶液供料器总览
1. 外部压缩空气供给系统接口 10. 10 ml / 30 ml 胶液盒的固定器
2. 贴片机安全电路接口
3. 测量胶液盒实时压力的压力计 11. 吸嘴
12. 喷嘴加热装置
4. 测量喷射阀处实时压力的压力计 13. 喷射阀处调整弹簧预张力的设置螺丝
5. 移除握柄
6. 状态显示 LED 14. EDIF（能量和数据接口）
7. 控制面板 15. 特殊工具
8. 后对中销 16. 释放分注喷嘴喷射阀压力的减压器
9. 胶液盒
17. 释放胶液盒压力的减压器
部件号 03088129-xx
2 总则
2.2 模块说明
16 用户手册 SIPLACE Glue Feeder 05/2020

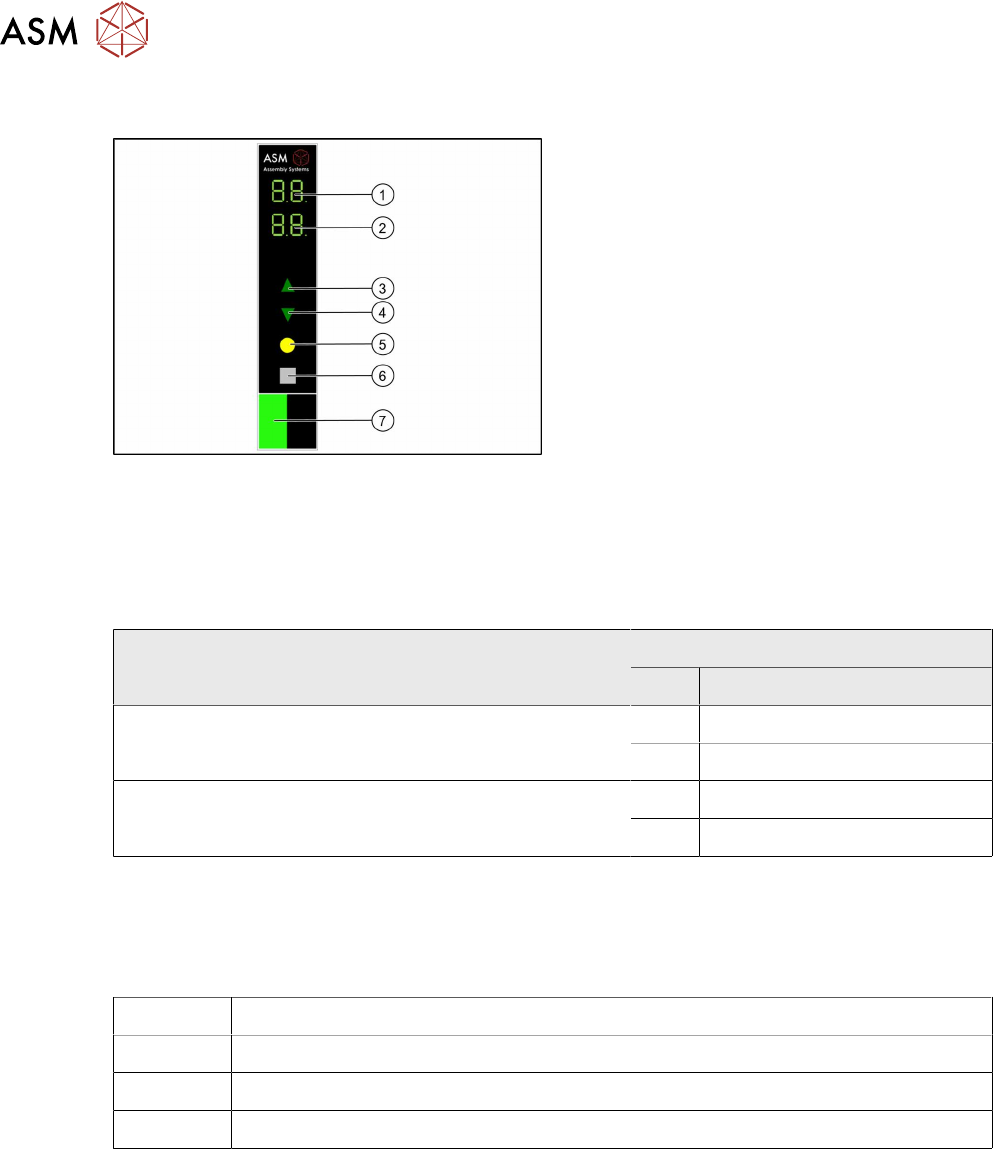

2.2.2 显示和控制装置
1. 7 段显示器 1/2
2. 7 段显示器 3/4
3. 增加数值的按钮
4. 降低数值的按钮
5. 保存设置数值的按钮
6. 转换到子菜单的按钮
7. 状态显示 LED
胶液供料器有一个用于设置标称温度的主菜单和子菜单。启动后将自动显示主菜单。
压按灰色按钮即可跳转到子菜单。使用箭头按钮（3、4）即可设定标称温度。在压按了最后一个按
钮 60 秒后将再次自动显示主菜单。
各个操作状况（包括错误状况）的 7 段显示总览
操作状况 7 段显示器
编号 显示数值/符号
主菜单被激活，胶液供料器已准备就绪，温度处于工作范
围内。
1/2 实际温度
3/4 标称温度
已选择胶液标称温度的设置菜单。 1/2
t E
（温度）
3/4 标称温度
所有温度以 °C 为单位。解析度为 1°C。
状态显示 LED
状态显示 LED 用于显示各种不同的操作状况。
关
当前产品不需要胶液供料器，或者胶液供料器无电源供应。
绿色
当前产品需要胶液供料器，而且没有产生错误信息。
红色
产生了一个需要操作员采取行动的错误。
橙色
警告（如，安全保护盖安装于胶液供料器的前方，喷嘴的上方）
只要安全保护盖位于喷射阀上，胶液供料器都会将状态显示 LED 转换为橙色。即使安全保护盖依然
在喷射阀上，如果贴片机的保护盖处于关闭状态，工作站计算机也有可能会改写胶液供料器的显示
内容。
关于错误信息显示的更多信息，请参阅6 "故障排查 " [}97]部分。
