00197441-07_UM_Glue_Feeder_ZH.pdf - 第60页
4 操作 4.2 706.1 及更高版本工作站软件的个别功能 60 用户手册 SIPLACE Glue Feeder 05/2020 编辑 启动一个对话，其中您可以根据您的要求对被标记的参数集进行调整。 4.2.5.1 编辑参数集 提示 受保护的参数集 受保护的标准参数集（可以很容易通过 受保护 栏里的挂锁图标辨认）可以被复制然后对副本 进行更改。受保护的参数集本身是不能被更改的。 如要创建一个新的参数集，请复制现存的参数集然后按照您的…
4 操作
4.2 706.1 及更高版本工作站软件的个别功能
用户手册 SIPLACE Glue Feeder 05/2020 59

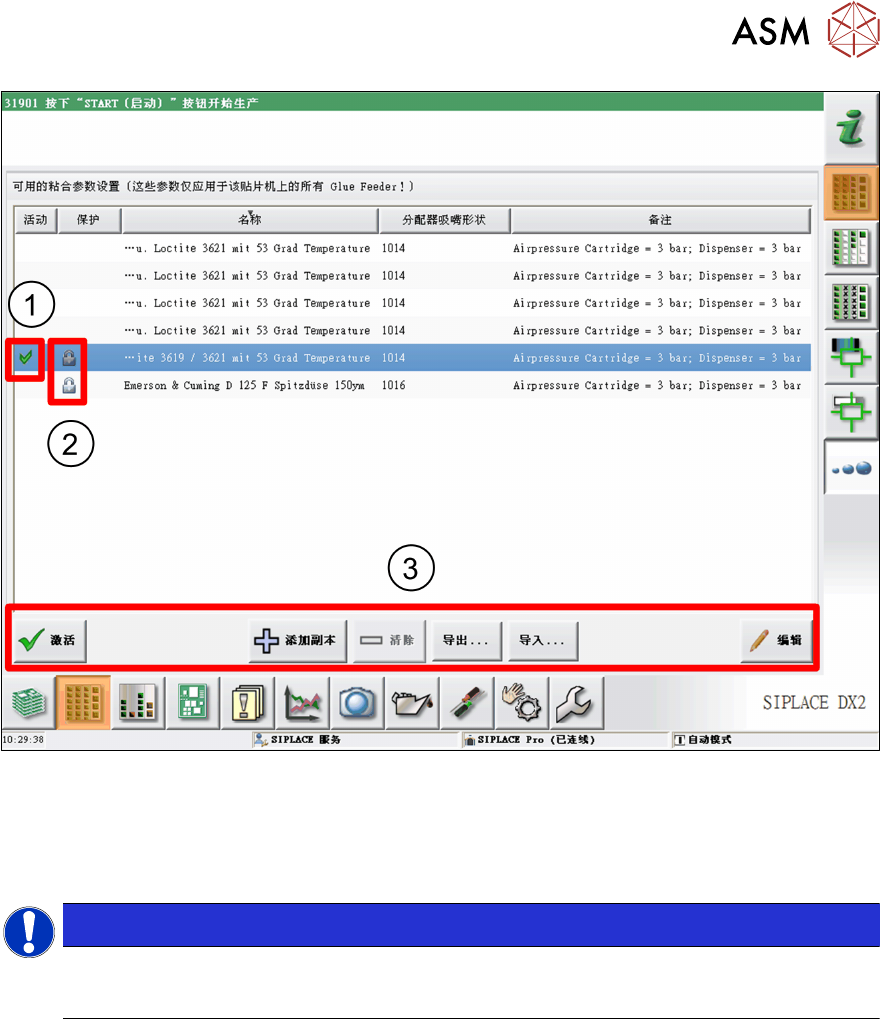

在
激活
(1)
栏中的图标标记了目前在此工作站的胶液供料器上已被设置的参数集。
标准参数集在
受保护
栏中已用一个挂锁图标
(2)
标记。这些标准参数集包含了适用于 1014 （扁平）
和 1016 （针状）
分注喷嘴类型
的默认设置。如需定义您自己的参数集，请复制相应分注喷嘴的标准
参数集，然后按照您的具体要求对其进行更改。
提示
启用参数集与分注喷嘴进行匹配
请确保启用的参数集始终与当前胶液供料器上的分注喷嘴相匹配。
请使用以下按钮，打开此对话中的各项功能
(3)
：
激活
启用被标记的参数集。该参数集随即就会作为胶液供料器的设置而被使用。
添加副本
创建一个已标记参数的副本。此副本可以用作经过相应调整后创建出一个新参数集的基础。
移除
删除被标记的参数集。
导出...
启动一个对话，从中可以将被标记参数集保存到您选择的文件夹里。之后，就可以在另外一台贴片
机上使用这个参数集了。
导入 ...
启动一个对话框，在其中您可以从您选择的文件夹中复制一个参数集。然后就可以对这个参数集进
行编辑或将它应用在胶液供料器上。
4 操作
4.2 706.1 及更高版本工作站软件的个别功能
60 用户手册 SIPLACE Glue Feeder 05/2020
编辑
启动一个对话，其中您可以根据您的要求对被标记的参数集进行调整。
4.2.5.1 编辑参数集
提示
受保护的参数集
受保护的标准参数集（可以很容易通过
受保护
栏里的挂锁图标辨认）可以被复制然后对副本
进行更改。受保护的参数集本身是不能被更改的。
如要创建一个新的参数集，请复制现存的参数集然后按照您的具体要求对其进行更改。
如要更改一个参数集，请对其进行标记然后点击
编辑
。
显示以下对话框：
此对话用于定义任何您想要为所有胶液供料器（如，为某种胶液类型或特殊的应用）使用的特殊设
置。
此参数集用于控制元件与分注喷嘴之间的距离，以及实现不同直径胶液点所需要的喷胶次数。您也
可以设置所有胶液点喷射之间的循环时间和检查分注喷嘴是否被污染的间隔时间。
有关此对话的详细介绍请参看“在线帮助”。
一般程序：
► 为参数集指派一个合适的名字。
► 根据您的要求对已定义的参数集进行调整。
► 如要保存此参数集，请点击
保存
。
4 操作
4.2 706.1 及更高版本工作站软件的个别功能
用户手册 SIPLACE Glue Feeder 05/2020 61
4.2.6 上胶测试
必要设备
●
安全保护盖
（新型安全保护盖由黑色金属制成）
●
8mm 纸带
► 如图所示，将纸带推入到安全保护盖内。
► 打开贴片机保护盖。
► 将悬臂推回。
► 将安全保护罩安放在胶液供料器的分注喷嘴上，
如图所示。
在工作站软件中启动上胶程序的具体操作如下：
