3 初始操作
3.2 定位/移除胶液供料器
用户手册 SIPLACE Glue Feeder 05/2020 31

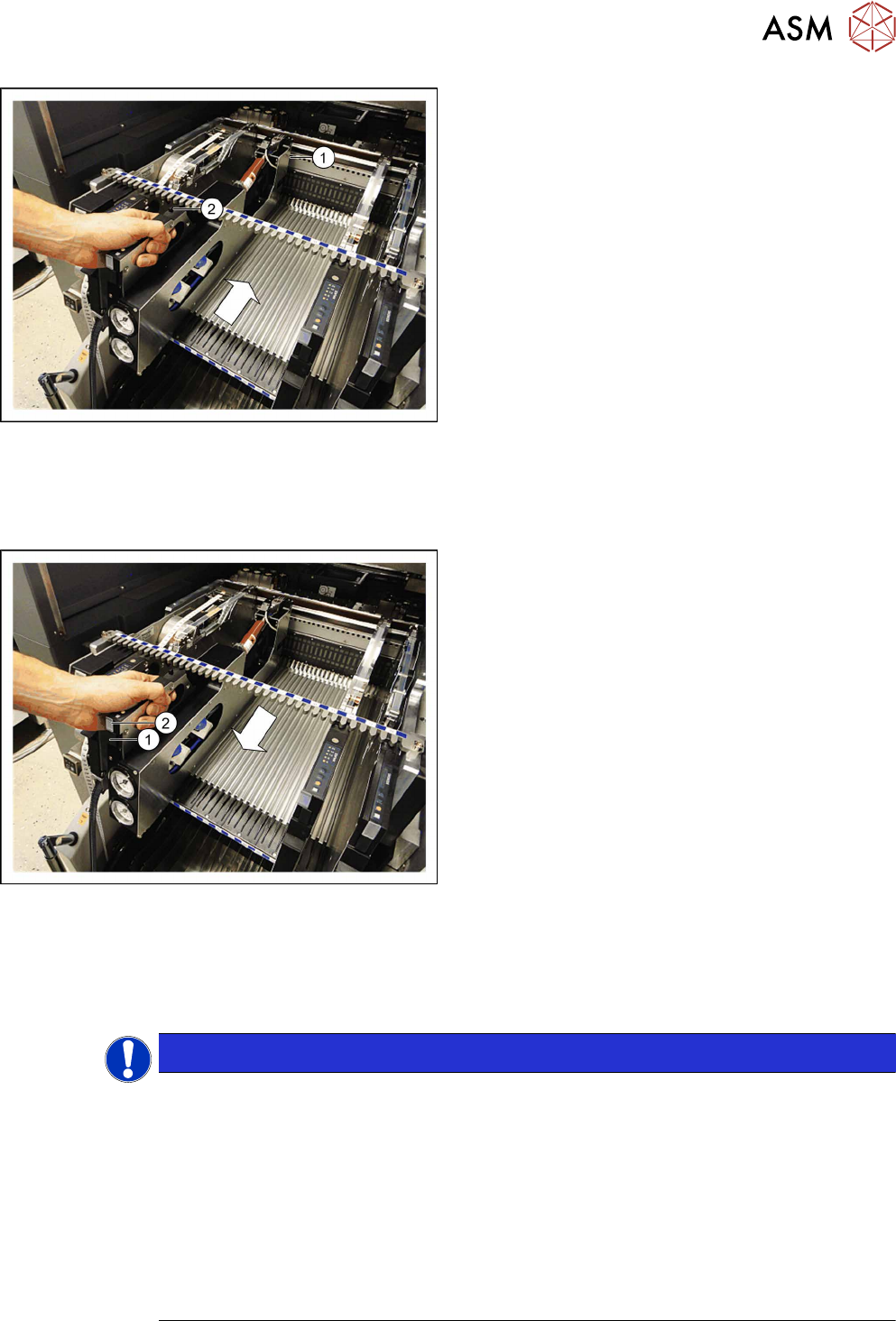

► 将胶液供料器的前滑动引导装置安放在料位上所
要求轨道的 Omega 曲线上。
► 在导轨上垂直推进供料器模块，直到前对中销
(1)
啮合在料位上。
► 请确保后对中销
(2)
已进入后对中杆上与前对中销
相对应的正确卡槽中。
登入程序将会开始。登入程序成功完成后，位于供料器后端的状态显示装置将亮起绿灯，表示此供
料器模块已被添加到当前设置中且已安装在正确的轨道上，喷嘴的位置、其高度已被正确测量。
移除胶液供料器
► 压按胶液供料器后端状态显示 LED
(2)
下方的释
放握柄
(1)
。
胶液供料器的登出程序已经开始，状态显示装置将被关闭，移除握柄将向外凸出。所有关键数据将
被保存在胶液供料器内。之后，胶液供料器将自动登出 FCU，而 FCU 也将打开料位上的机械锁定
装置。当状态显示装置变暗时，登出程序也已完成。
► 现在，请使用移除握柄将供料器模块从料位拉出。
提示
重复登入和登出
在移除胶液供料器时，如果您的等待时间过长（> 约 5 秒），状态显示装置将亮起红灯，这
时您将需要再次登入胶液供料器。
► 将移除握柄压入胶液供料器中。
胶液供料器的登入程序将随即开始。
► 请等待登入程序完成，状态显示装置亮起绿灯。
► 再次压按胶液供料器后端的移除握柄，一旦状态显示装置熄灭就将胶液供料器从料位拉
出。
3 初始操作
3.3 将胶液供料器连接到安全电路上
32 用户手册 SIPLACE Glue Feeder 05/2020
3.3 将胶液供料器连接到安全电路上
提示
是否存在连接安全电路的接口？
如果贴片机还没有连接安全电路的接口，您将需要首先把它安装好。您将在相应的贴片机改
装套件中找到相应的改装说明。
将胶液供料器集成到贴片机的安全电路中可以保证，当贴片机的保护盖被打开时，胶液供料器只有
在喷射阀上已正确安装了安全保护盖后才可以分注胶液。这是一个重要的安全措施，可以保护操作
人员不会因为被喷射出的胶液射中而发生人身伤害。
连接安全电路

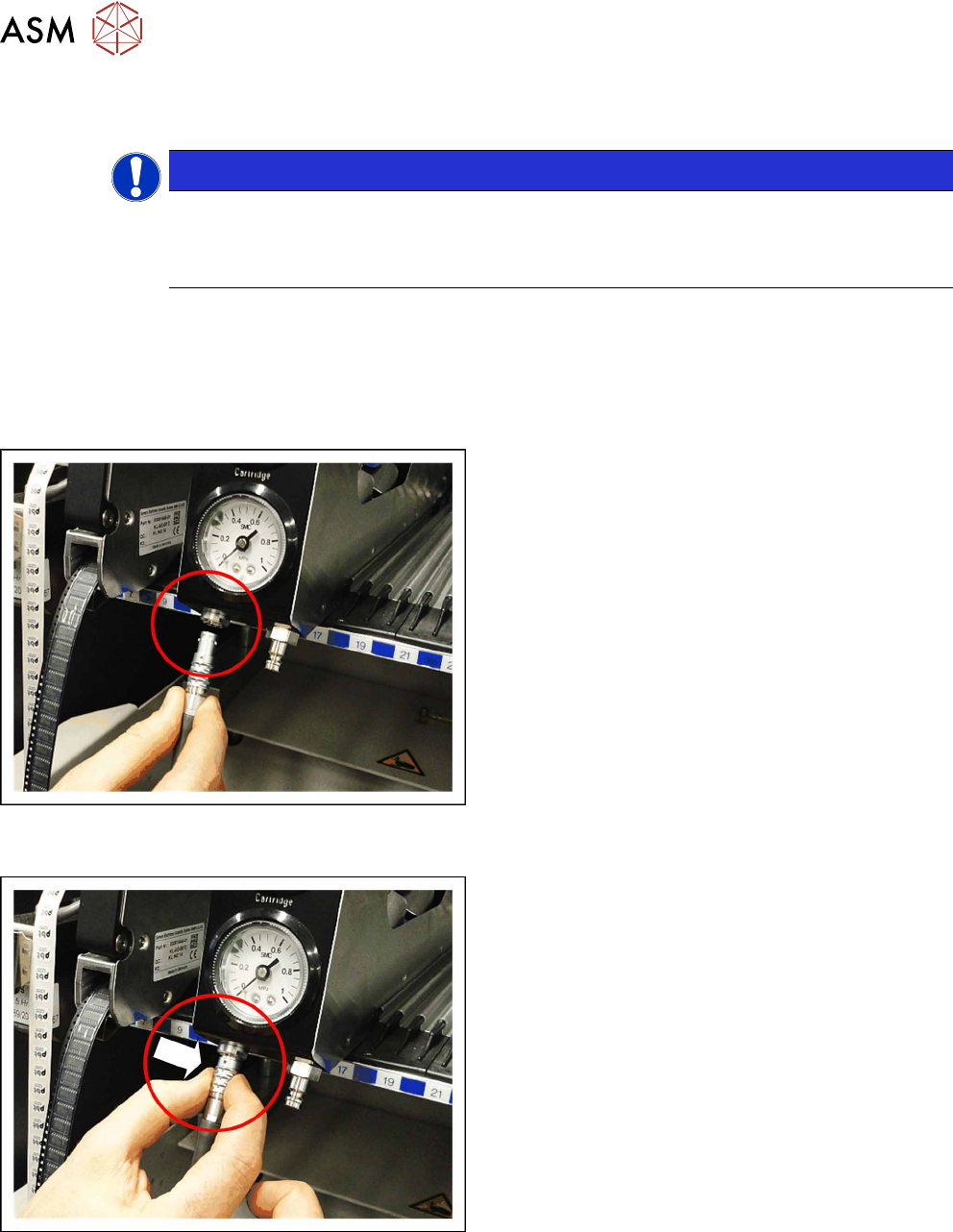

► 将安全电路插头插入到图示中的接口中。
请确保插头上的红点已与接口上的红点对准（一
个在另一个之上）。
断开安全电路
► 如需将胶液供料器与安全电路断开，请握住
LEMO 连接器上的移除环，如图所示，然后将连
接器下拉、拔出。
3 初始操作
3.4 将胶液供料器连接到压缩空气供给系统上
用户手册 SIPLACE Glue Feeder 05/2020 33
3.4 将胶液供料器连接到压缩空气供给系统上
提示
是否存在连接压缩空气供给系统的接口？
如果贴片机还没有连接到压缩空气供给系统的接口，您将需要首先把它安装好。您将在相应
的贴片机改装套件中找到相应的改装说明。
外部压缩空气供给系统通过一个快速耦合器与胶液供料器相连。

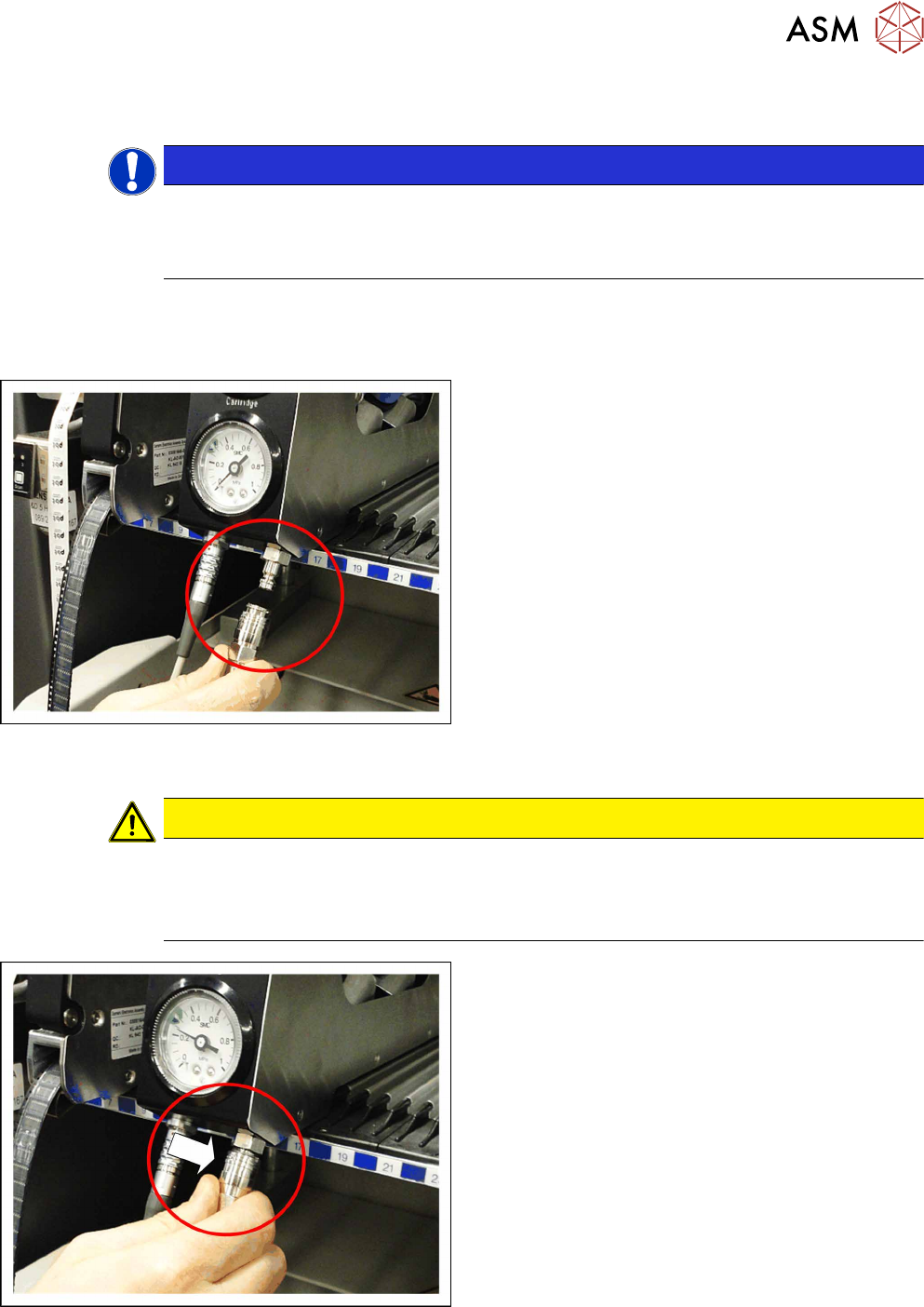

连接压缩空气供给系统
► 将压缩空气供给系统的快速耦合器连接到图示中
的接口上。
切断压缩空气供给系统
注意
注意压缩空气导致的人身伤害风险
在切断压缩空气线路时存在受伤的风险。
► 绝对不要在压缩空气供给系统中依然存在压力时将其切断。
► 如需切断胶液供料器与压缩空气供给系统的连
接，请握住快速耦合器上的安全环，如图所示，
然后将耦合器下拉、拔出。
