4 操作
4.1 在 SIPLACE Pro 10.1 及更高版本中的设置
用户手册 SIPLACE Glue Feeder 05/2020 39

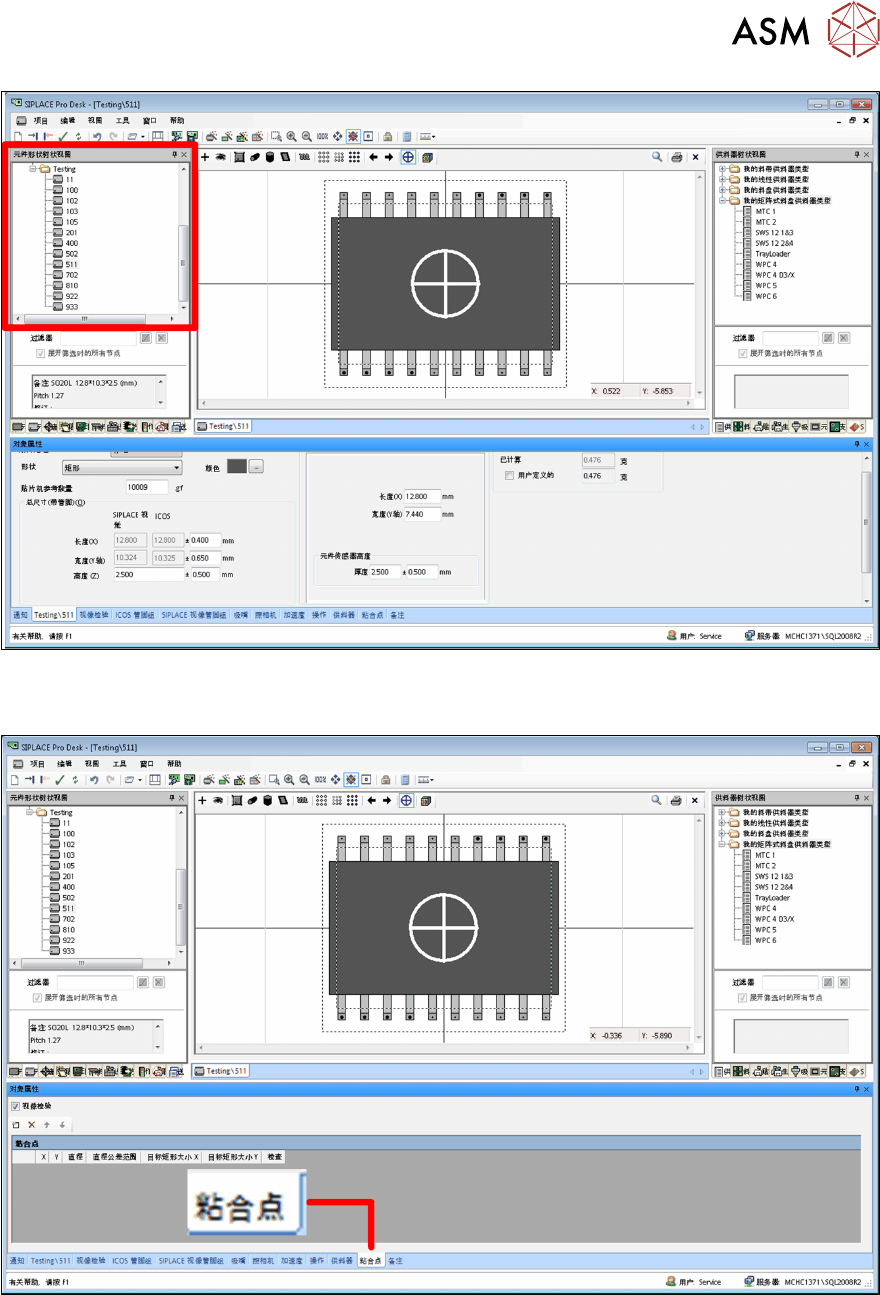

► 在树状图中点击您想要编辑的元件形状。
屏幕将显示被选中的元件形状。
► 在页脚点击
胶液点
选项。
屏幕将显示该元件形状的对象属性。
4 操作
4.1 在 SIPLACE Pro 10.1 及更高版本中的设置
40 用户手册 SIPLACE Glue Feeder 05/2020

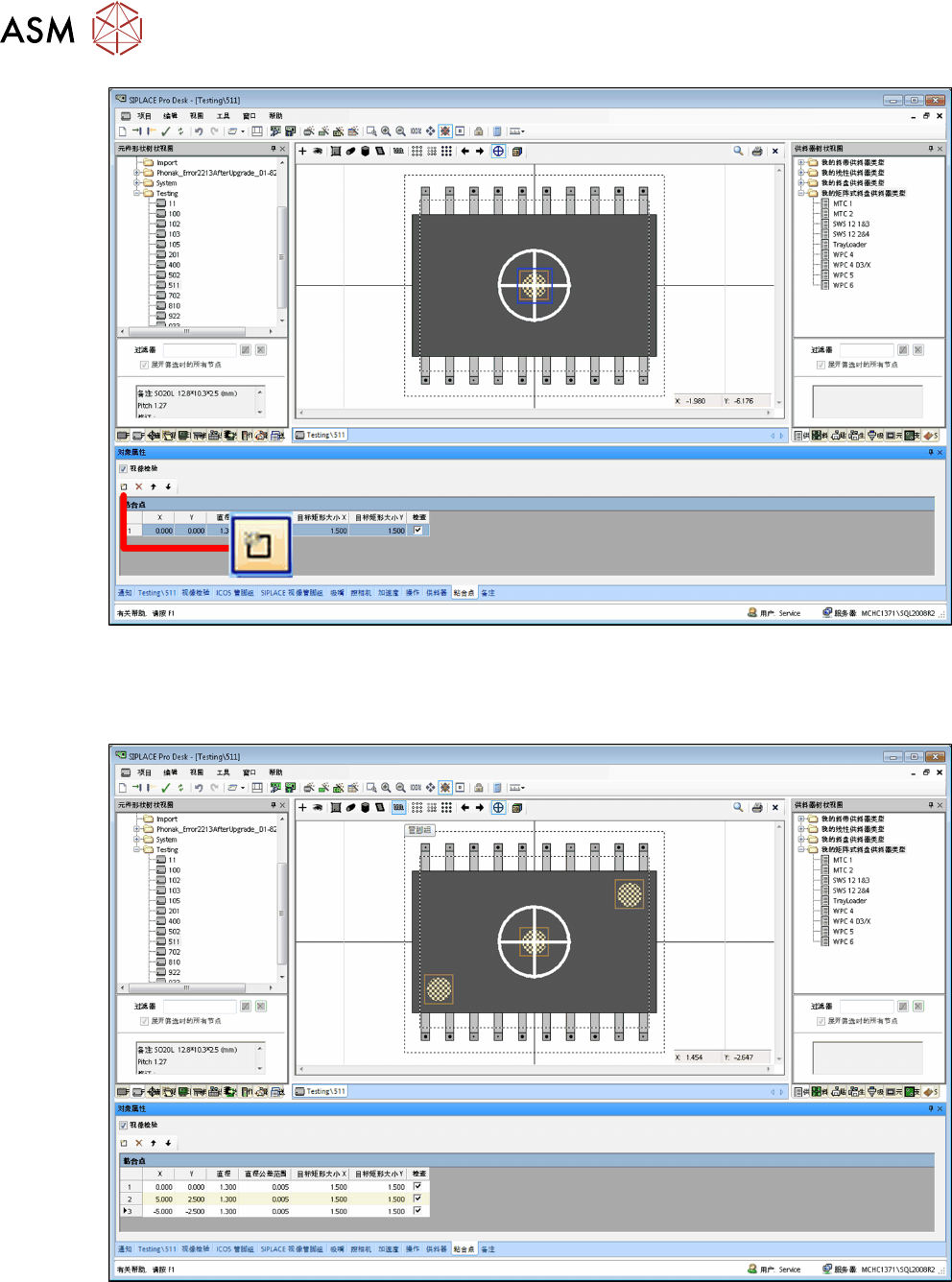

► 点击
在收藏中插入一个新项目
图标。
这将显示一行新的表格行，在其中您可以定义一个新的胶液点以及它的相关信息。
► 定义所需要的胶液点
► 如果您想要定义更多的胶液点，请再次点击
在收藏中插入一个新项目
图标，然后在所提供的表
格行中输入所需要的数值。
请在（图示）下方显示的表格行中定义每个胶液点的参数。在屏幕上的黄色线显示的是您已经定义
的目标区域，蓝色线则代表已指定的公差范围。
4 操作
4.1 在 SIPLACE Pro 10.1 及更高版本中的设置
用户手册 SIPLACE Glue Feeder 05/2020 41
视像检测
► 请定义您是否想要把为这一元件形状执行一次视像检测设为默认设置。如果此选项被禁止，其
他任何对此元件形状的检测设置也将被忽略。
X/Y
► 使用这些坐标来定义元件形状上胶液点的位置。
直径
► 以 mm 为单位定义胶液点的直径。取决于所指定的直径，此胶液点可以通过一个或多个单独的
胶液点（胶液滴）来实现。
直径公差
► 以 mm 为单位，为视像检测功能定义许可的与指定直径间的差异。
目标矩形 X / Y
► 定义视像检测应当检测到胶液点的区域。
检测
► 定义是否要使用视像检测系统检查这个胶液点。
视像检测系统只有在更高级的选项
视像检测
（顶部）被激启用时才可以被执行。
提示
贴片头污染
胶液点和目标矩形必须位于元件形状（不带管脚）之内。否则，分注程序就有可能导致贴片
头被胶液污染。

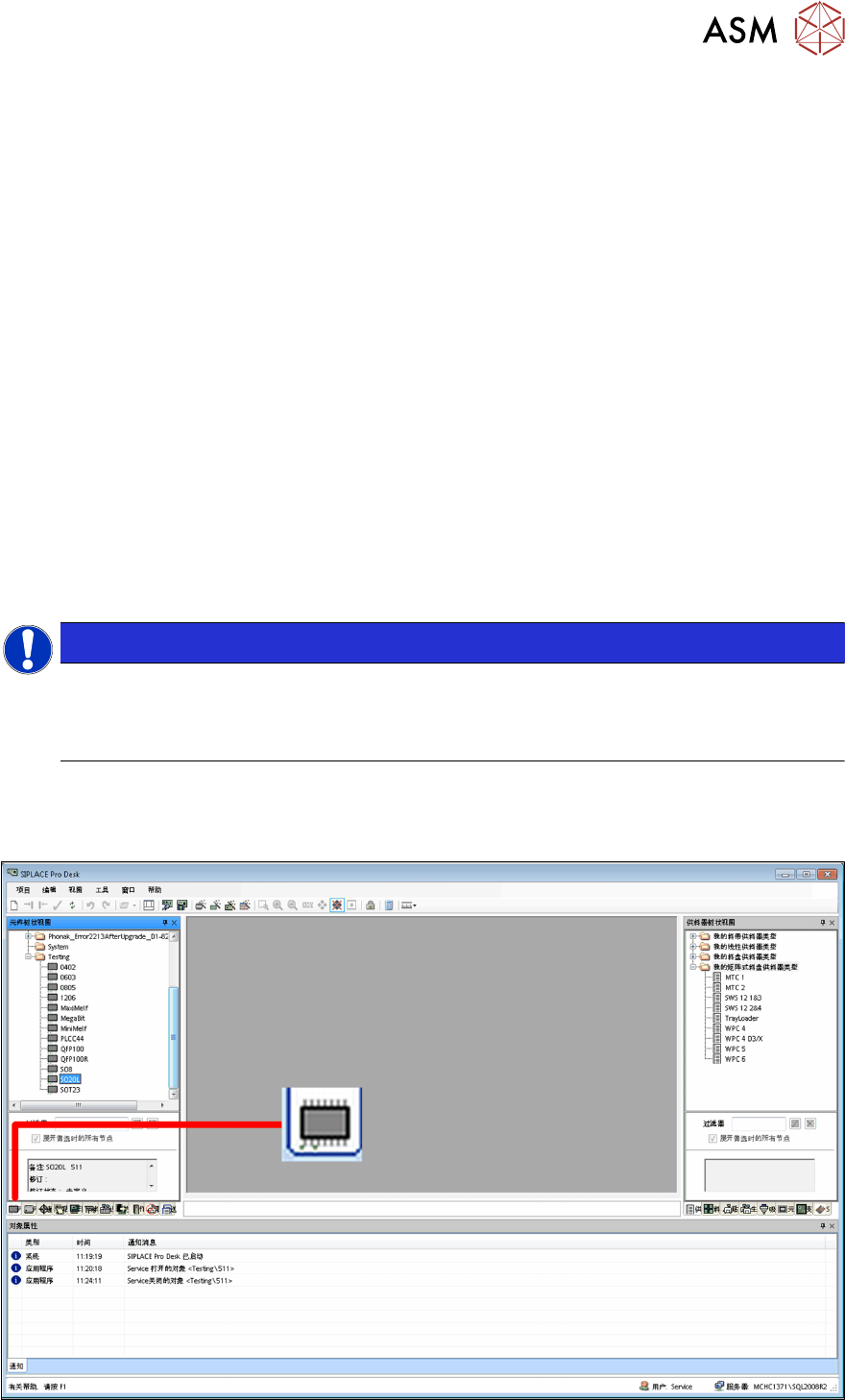

4.1.2 在元件对象中启用/禁用上胶
这是一个全局设置，用于界定在贴片过程中是否要为元件上胶。
► 切换到主要窗口
