5 清洁和维护 5.3 维护总览 72 用户手册 SIPLACE Glue Feeder 05/2020 5.3 维护总览 图4: 喷射阀上的密封 1. 喷射阀门推杆 2. 喷射块 3. 阀门推杆的 O 形环，部件号 03094179-xx 4. 阀门推杆的 O 形环，部件号 03094179-xx 5. 导向衬套，部件号 03100695-xx 6. 促动器 O 形环（阀门推杆密封 NBR 内壁 2x1.7 PS83NBR70），部…
5 清洁和维护
5.2 必要设备
用户手册 SIPLACE Glue Feeder 05/2020 71
5.2 必要设备
执行清洁和维护作业时，您还需要以下物件：
您需要以下防护衣物：
●
防护手套，部件 00372972-xx
●
护目镜，部件号 003095990-xx，
与胶液供料器一同提供。
推荐选用件，不包括在维修套件中：
1. SONOREX SUPER RK 510 超声浴设备，
Bandelin 部件号： 327
2. 夹上式筐子 K 10， 部件号 Bandelin: 359
3. 筐子的握柄调整装置 GV 10 （1 副），物件号
Bandelin: 092
4. 保护盖 D 510，部件号 Bandelin： 3008
●
如果粘结剂生产商不建议使用任何专用清洁剂，
您可以使用如 Zestron 生产的 Vigon SC 210，清
除分注喷嘴和溶液中的粘结剂。
您可以在
www.bandelin.com
上订购 Bandelin 的超声波浴设备和配件。
提示
清洁溶剂
在清洁陶瓷吸嘴和压力控制阀时也推荐使用此超声波浴设备及其配件。然而，在清洁喷嘴时
如果您也要使用此超声波器件，那么请确保在清洁胶液供料器时绝对不使用吸嘴清洁溶剂！
提示
不要使用酒精
切勿使用酒精作为清洁剂。酒精接触环氧树脂胶液时可能造成胶液硬化，导致无法清洁喷
嘴。
5 清洁和维护
5.3 维护总览
72 用户手册 SIPLACE Glue Feeder 05/2020
5.3 维护总览

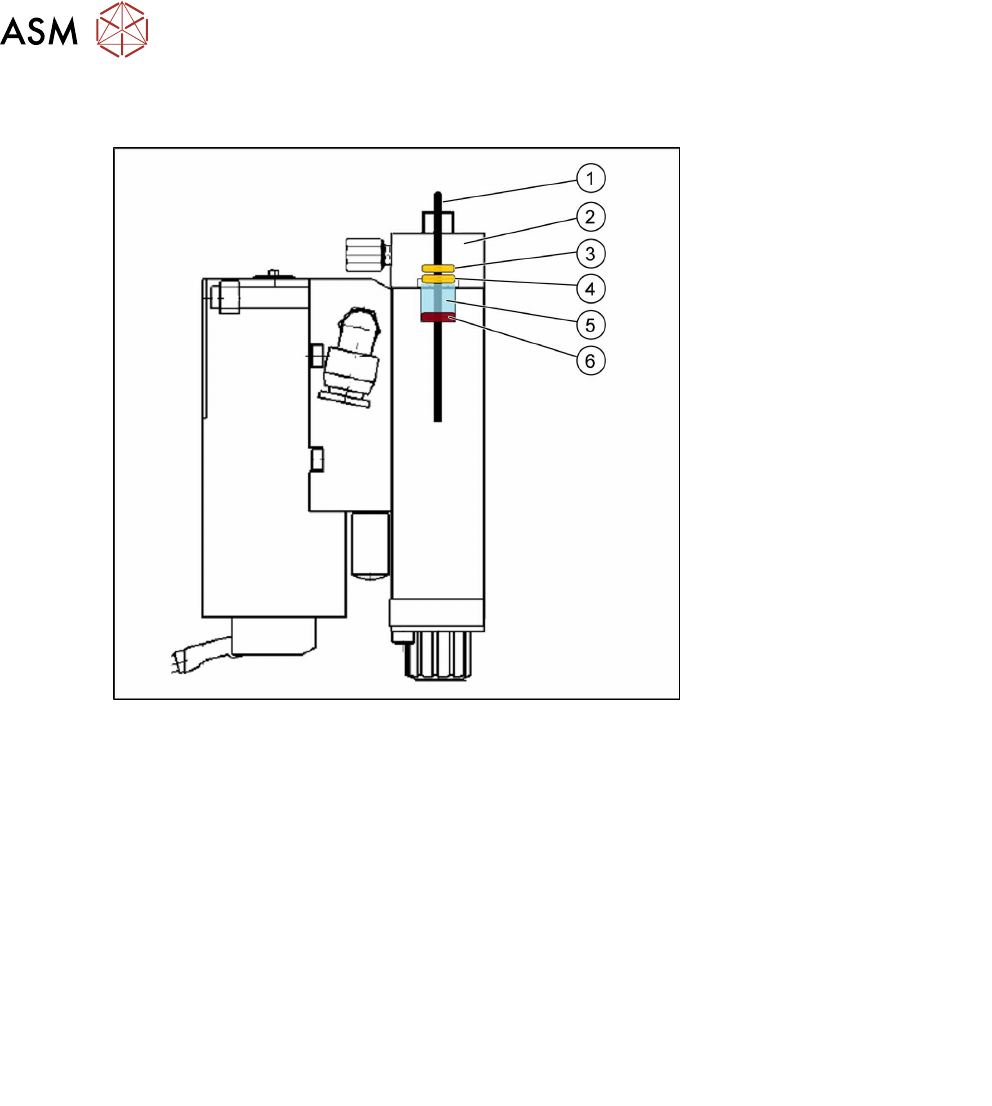

图4: 喷射阀上的密封
1. 喷射阀门推杆
2. 喷射块
3. 阀门推杆的 O 形环，部件号 03094179-xx
4. 阀门推杆的 O 形环，部件号 03094179-xx
5. 导向衬套，部件号 03100695-xx
6. 促动器 O 形环（阀门推杆密封 NBR 内壁 2x1.7 PS83NBR70），部件号 03101821-xx
清洁间隔
清洁、检查胶液单位及更换阀门推杆的 O 形环：
每日
更换促动器的 O 形环并检查导向衬套：
每月一次
操作期间清洁上胶单元
●
如果在测量时发现分注喷嘴开口处有脏污，贴片机将被停止。
► 如需清洁喷嘴，请用一块干燥的无绒布将残留胶液擦拭掉。
●
如果分注的胶液点不具备正确的形状或尺寸，而且如果您找不到其他导致这一情况的原因（如
不正确的压力或温度设置），您将需要拆卸和清洁喷嘴。
► 请按照5.4 "清洁和检查上胶单元" [}74]部分中的指示操作。
5 清洁和维护
5.3 维护总览
用户手册 SIPLACE Glue Feeder 05/2020 73
操作后清洁上胶单元
胶液单位的推荐清洁周期取决于您的使用情况和使用的胶液类型。以下全部指示适用于基于环氧树
脂的 SMT 胶液，但不适用于厌氧菌、快速固化或 UV-固化胶液。
●
如果在一个生产配方中（在一个班次或两个连续的班次中）持续使用了胶液供料器，那么您将
需要每日或者在使用了大约 24 小时清洗一次胶液供料器。
●
如果只生产了较小分量的配方而且胶液供料器仅使用了几个小时时间，那么您不用清洁就可以
把它存放在室温（最高 25 °C）条件下，直到下次配方需要时再取出使用。然而，如果总时间
（生产时间 + 存放时间）超过了 24 小时，您就需要清洗上胶单元了。
●
如果胶液供料器每天使用，则需每月检查并清洁促动器 O-形环和导向衬套，如果胶液供料器仅
偶尔使用，则请在大约使用 30 天后再检查清洁 O-形环和导向衬套。同时也需要清洁促动器 O-
形环和导向衬套下方的上胶单元，这一点也很重要。喷射柱塞必须可以自由地移动，不受到任
何过大的摩擦。
提示
按照指示操作
在执行清洁和装配作业时，请遵守5.4 "清洁和检查上胶单元" [}74]部分中的所有指示。
