00197441-07_UM_Glue_Feeder_ZH.pdf - 第87页
5 清洁和维护 5.4 清洁和检查上胶单元 用户手册 SIPLACE Glue Feeder 05/2020 87 5.4.3.6 插入胶液盒 在胶液供料器上可以使用两种尺寸的胶液盒（10 或 30 ml）。 ► 将胶液盒固定器调整到即将使用的胶液盒的宽 度。 1. 然后拉出胶液盒固定器。 2. 转动胶液盒固定器，使所要求的尺寸位于顶部。 3. 让胶液盒固定器有声地啮合。 ► 将胶液盒的前盖拧开。 ► 移除胶液盒的后盖。 ► 将胶液盒按…
5 清洁和维护
5.4 清洁和检查上胶单元
86 用户手册 SIPLACE Glue Feeder 05/2020

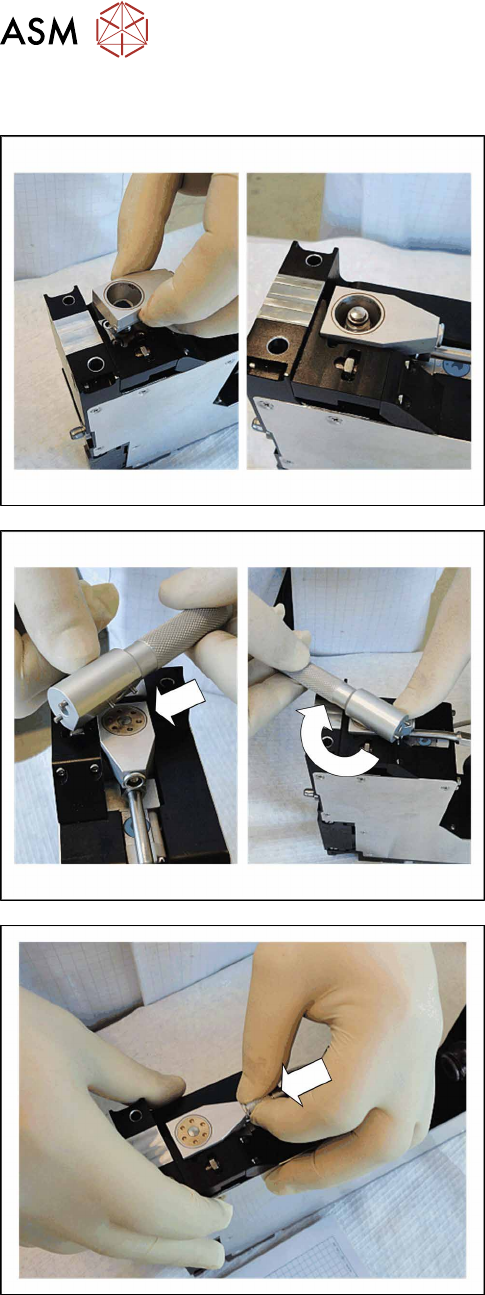

5.4.3.5 固定喷嘴加热装置
► 将喷嘴加热装置安放在喷射块上，然后将其与胶
液盒管对齐。
► 将联管螺母安放在分注喷嘴上。
► 将加热钥匙的两个凸耳放入联管螺母上的两个小
孔中。
► 顺时针旋转联管螺母，将其拧紧。
► 将加热接头插入到喷嘴的加热装置内，直达到停
止处。
5 清洁和维护
5.4 清洁和检查上胶单元
用户手册 SIPLACE Glue Feeder 05/2020 87

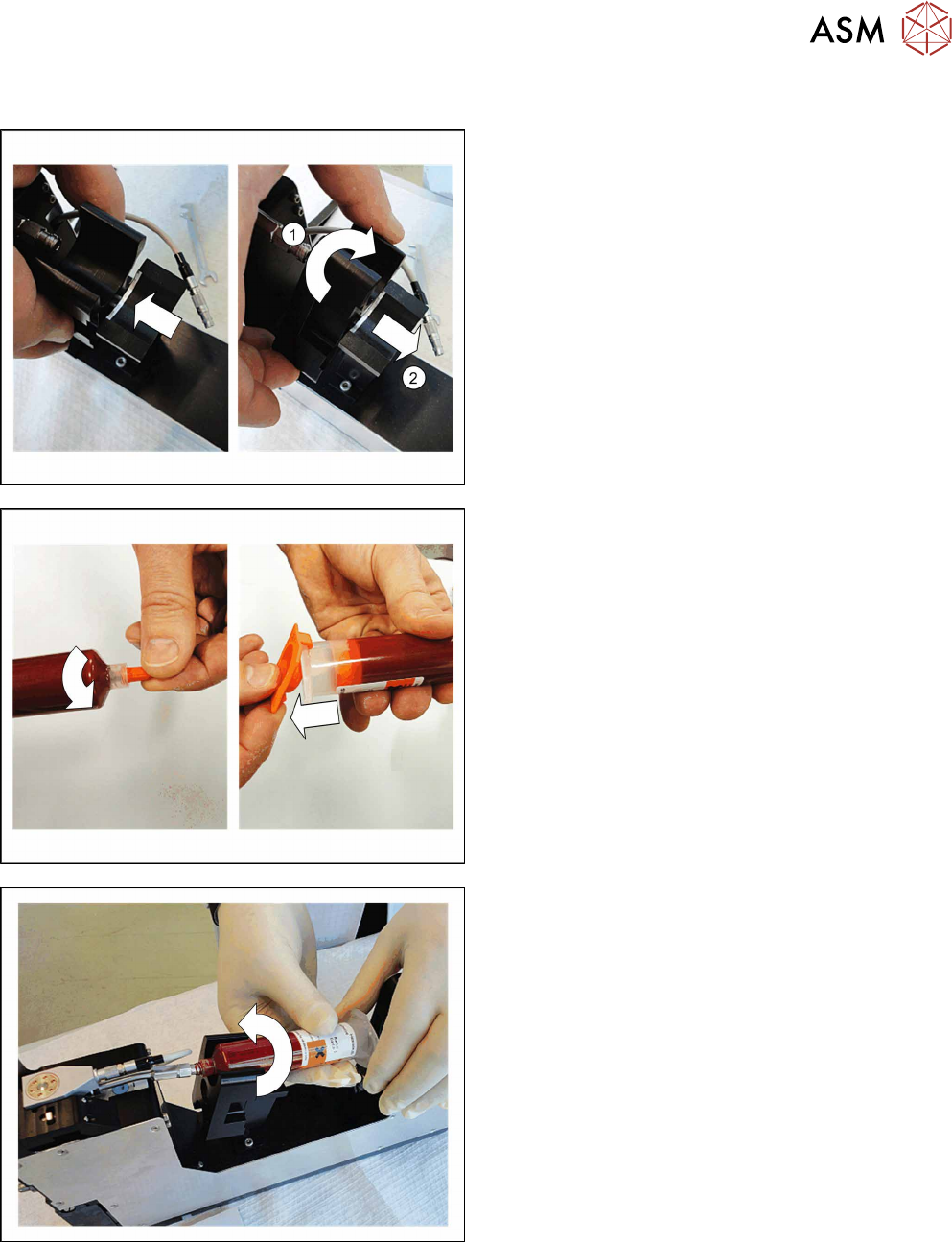

5.4.3.6 插入胶液盒
在胶液供料器上可以使用两种尺寸的胶液盒（10 或 30
ml）。
► 将胶液盒固定器调整到即将使用的胶液盒的宽
度。
1. 然后拉出胶液盒固定器。
2. 转动胶液盒固定器，使所要求的尺寸位于顶部。
3. 让胶液盒固定器有声地啮合。
► 将胶液盒的前盖拧开。
► 移除胶液盒的后盖。
► 将胶液盒按在胶液盒管上，然后将其平直地拧到
管上。
5 清洁和维护
5.4 清洁和检查上胶单元
88 用户手册 SIPLACE Glue Feeder 05/2020
► 将平直点处的胶液盒适配器安装到胶液盒的背
面，并一直推送到停止处。
► 将胶液盒适配器按顺时针方向旋转到停止处。
► 确保胶液盒适配器上的 O-形环已完全被挤到胶液
盒的内部并已将其密封。否则，就不能形成要求
的胶液盒压力。
为了能更加轻松地插入配备 O-形环的适配器，可
稍微润滑 O-形环 (Turmotemp II/400 CL2)。
提示
预注胶
尽管您已经插入了胶液盒，但胶液供料器依然未准备好被使用。您首先需要将胶液供料器安
放到要求的位置上，然后对上胶单元（胶液盒管、喷射块和分注喷嘴）执行预注胶，即将胶
液注入其中。有关详细介绍请参看 3.5
"对胶液供料器进行预注胶" [}34] 部分。
