4 操作 4.1 在 SIPLACE Pro 10.1 及更高版本中的设置 44 用户手册 SIPLACE Glue Feeder 05/2020 贴片列表中元件的位置和其他信息将在 对象属性 中显示。 图示显示 上胶 栏已被标记。 上胶 通过启用 上胶 栏中的选项，您可以定义每个位置上的元件是否需要被上胶。 提示 先决条件 只有在以下信息已被记录在 SIPLACE Pro 中后您才可以为元件上胶： - 对于元件来说，您需要为其指定至少…
4 操作
4.1 在 SIPLACE Pro 10.1 及更高版本中的设置
用户手册 SIPLACE Glue Feeder 05/2020 43
4.1.3 在贴片列表中启用上胶
任何一种元件都可能在一块印制板上出现数次。在此您将在贴片列表中定义元件在印制板上应当被
粘贴的位置，以及不应当粘贴元件的位置。

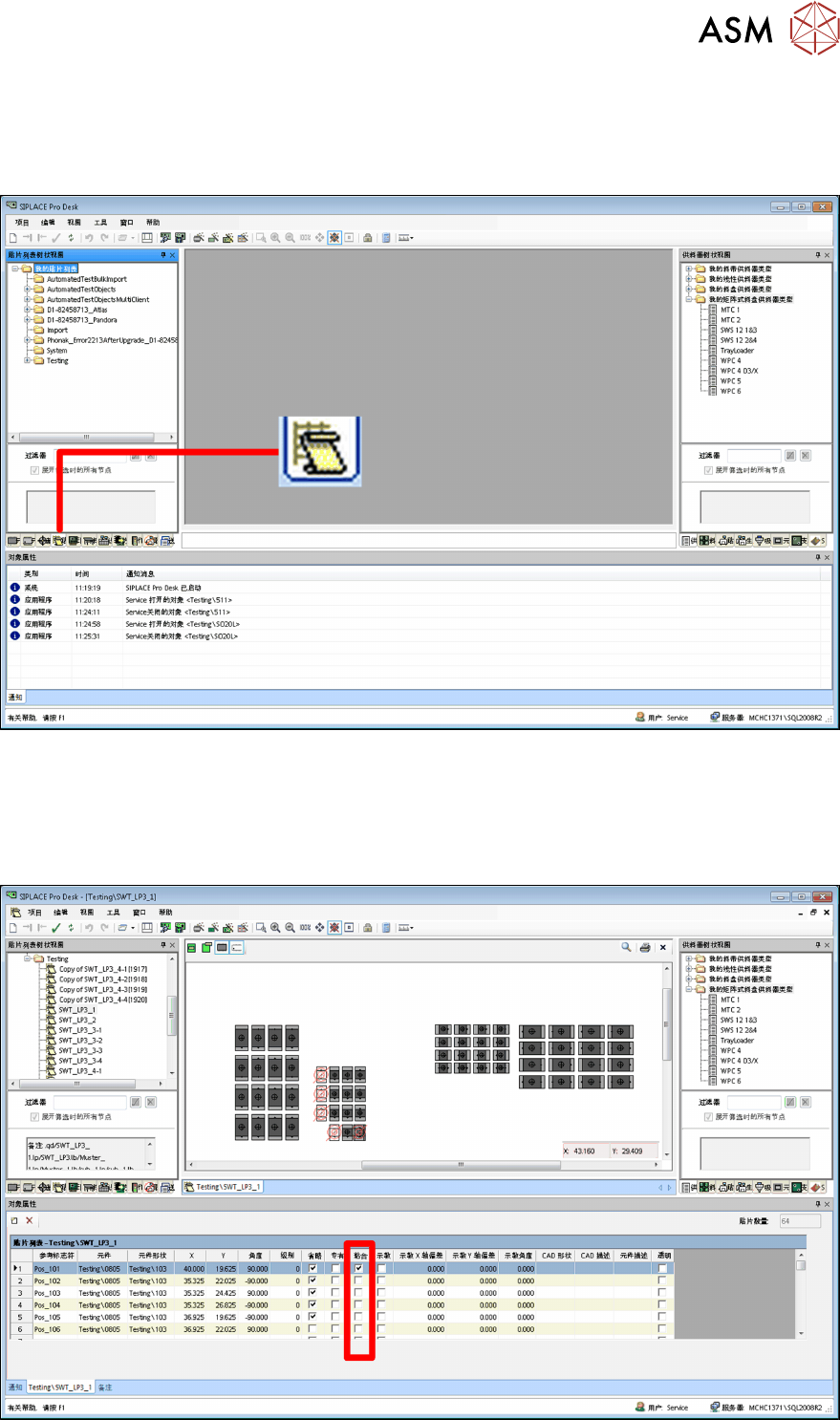

► 切换到主要窗口
► 点击
贴片列表 – 树状图
图标。
屏幕将显示贴片列表树状图。
► 选择需要被处理的贴片列表。
4 操作
4.1 在 SIPLACE Pro 10.1 及更高版本中的设置
44 用户手册 SIPLACE Glue Feeder 05/2020
贴片列表中元件的位置和其他信息将在
对象属性
中显示。
图示显示
上胶
栏已被标记。
上胶
通过启用
上胶
栏中的选项，您可以定义每个位置上的元件是否需要被上胶。
提示
先决条件
只有在以下信息已被记录在 SIPLACE Pro 中后您才可以为元件上胶：
- 对于元件来说，您需要为其指定至少一个胶液点模板。
- 元件必须在其对象属性中被释放可以上胶。
4 操作
4.1 在 SIPLACE Pro 10.1 及更高版本中的设置
用户手册 SIPLACE Glue Feeder 05/2020 45
4.1.4 设置胶液供料器
提示
每个贴片头仅能使用一台胶液供料器。
请注意每个贴片头仅能配置一台胶液供料器。
► 切换到主要窗口
► 点击
设置 – 树状图
图标。
(1)
屏幕上将显示设置的树状图。
(2)
► 在树状图中点击您想要编辑的设置。
