5 清洁和维护
5.5 替换胶液盒
90 用户手册 SIPLACE Glue Feeder 05/2020
5.5.2 插入胶液盒
在胶液供料器上可以使用两种尺寸的胶液盒（10 或 30
ml）。
► 将胶液盒固定器调整到即将使用的胶液盒的宽
度。
1. 然后拉出胶液盒固定器。
2. 转动胶液盒固定器，使所要求的尺寸位于顶部。
3. 让胶液盒固定器有声地啮合。
如果您希望在已设定的地方使用一个不同尺寸的胶液
盒，您还将需要替换胶液盒的固定器。

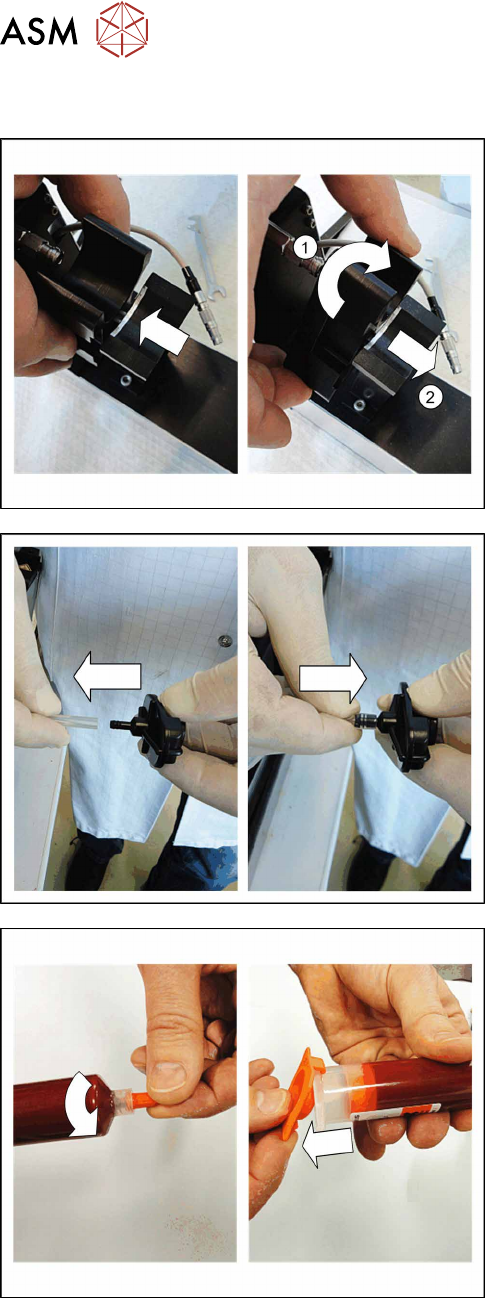

► 将软管从胶液盒适配器上拔出。
► 将软管安装到和您的胶液盒尺寸相对应的胶液盒
适配器上，直到停止处。
► 用一个电缆扎带固定好软管。
► 将胶液盒的前盖拧开。
► 移除胶液盒的后盖。
5 清洁和维护
5.5 替换胶液盒
用户手册 SIPLACE Glue Feeder 05/2020 91

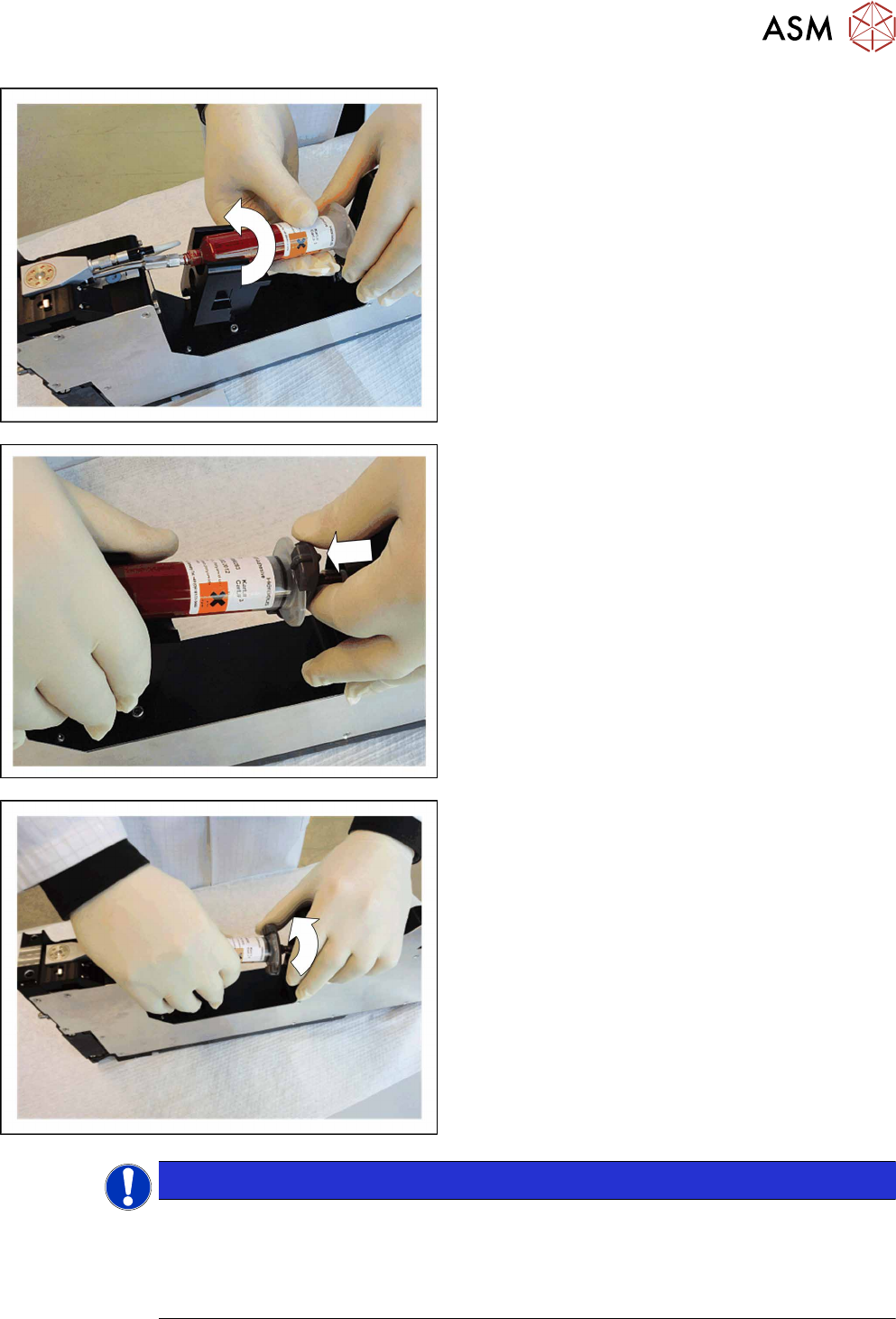

► 将胶液盒按在胶液盒管上，然后将其平直地拧到
管上。
► 将平直点处的胶液盒适配器安装到胶液盒的背
面，并一直推送到停止处。
► 将胶液盒适配器按顺时针方向拧到胶液盒上，直
到停止处。
► 确保胶液盒适配器上的 O-形环已完全被挤到胶液
盒的内部并已将其密封。否则，就不能形成要求
的胶液盒压力。
为了能更加轻松地插入配备 O-形环的适配器，可
稍微润滑 O-形环 (Turmotemp II/400 CL2)。
提示
预注胶
尽管您已经插入了胶液盒，但胶液供料器依然未准备好被使用。您首先需要将胶液供料器安
放到要求的位置上，然后对上胶单元（胶液盒管、喷射块和分注喷嘴）执行预注胶，即将胶
液注入其中。有关详细介绍请参看 3.5
"对胶液供料器进行预注胶" [}34] 部分。
5 清洁和维护
5.6 导向衬套和促动器 O 形环
92 用户手册 SIPLACE Glue Feeder 05/2020
5.6 导向衬套和促动器 O 形环
本节中所述的工作需要在 1x 月执行。
建议将这些工作与清洁和检查胶液供料器一起完成（参见 5.4 "清洁和检查上胶单元" [}74]），因为
此供料器与这些工作是分开执行的。
5.6.1 移除促动器 O-形环和导向衬套
► 取下胶液供料器（参见 5.4.1 "拆卸上胶单元" [}74]）。
► 必要时，清洁胶液供料器（参见 5.4.2 "清洁上胶单元" [}78]）。
► 将胶液供料器放置到一侧，向上拉到料台边缘处。
危险
损坏的危险
切勿对柱塞施加侧向力。这样做很容易对阀门造成严重的损坏。这将有可能导致胶液供料器
发生故障。

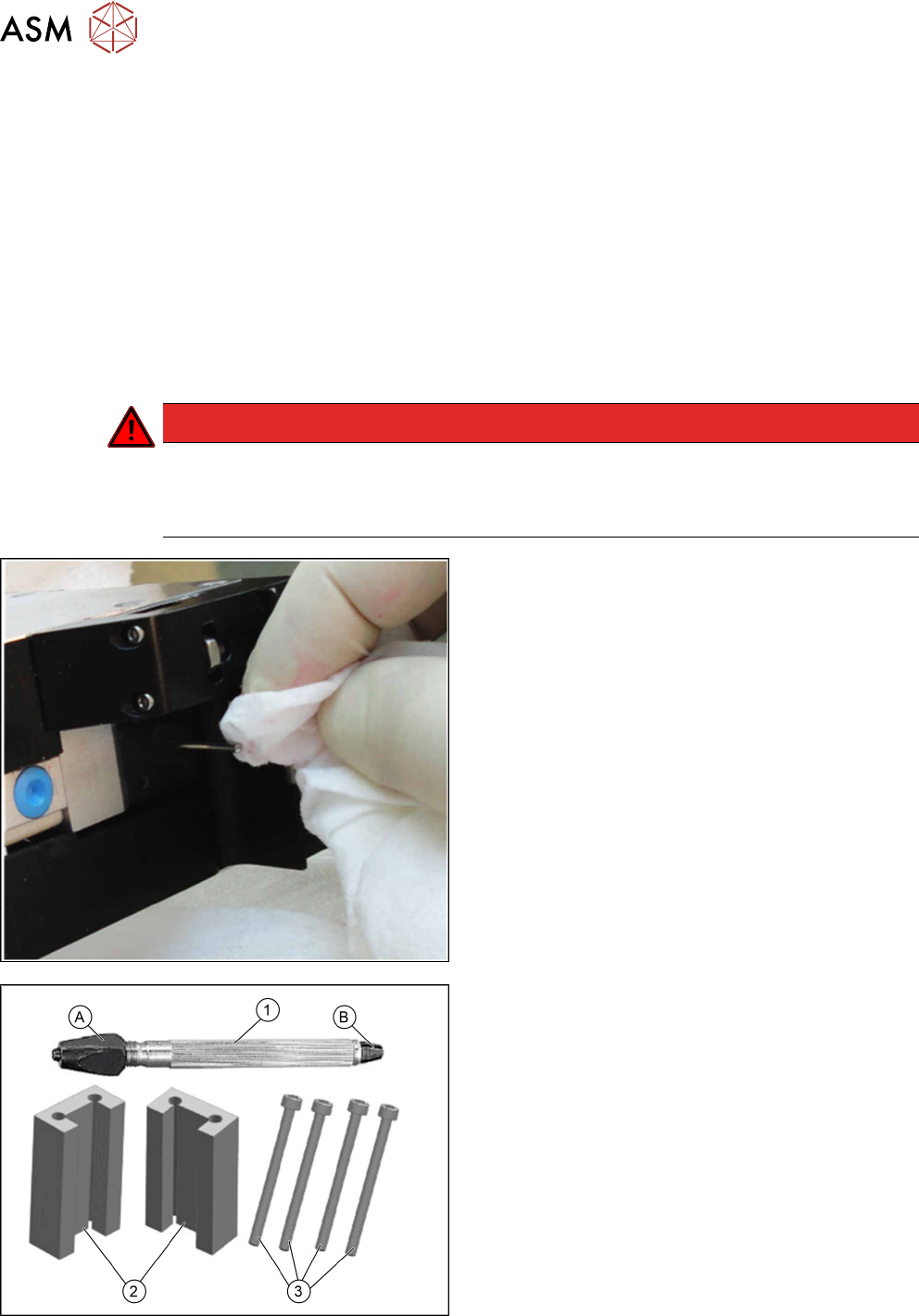

► 再次用一块清洁纸巾和少许胶液去除剂清洁喷射
柱塞。
► 使用喷射阀的阀门推杆起拔器套件 (部件号
03216329-xx)，拉出阀门推杆。
起拔器套件包含：
●
带方形螺母的工具托座 I=110 (部件号 03216547-
xx)
(1)
，配备一个大号夹紧插件
(A)
和一个小号夹
紧插件
(B)
●
2 个导向套
(2)
●
用于紧固导向套的 4 颗螺丝 ISO 4762 – M3 x 40-
A2-70 (部件号 03216547-xx)
(3)
