3 初始操作
3.5 对胶液供料器进行预注胶
34 用户手册 SIPLACE Glue Feeder 05/2020
3.5 对胶液供料器进行预注胶
此项任务的目的是，在设置期间或在完成清洁后，将胶液分配到供料管、喷射块和分注喷嘴内，并
且也是为了确保在这些部件中已没有残留的空气存在。
提示
是否已设置压力？
在执行预注胶操作前，请检查胶液盒以及喷射阀上的压力设置是否正确（见 2.2.5 "胶液总
览" [}18] 部分和 4.3.1 "设置减压器" [}66] 部分）。
还需遵循技术信息 TI2015-05E11“胶液供料器的维护与生产准备提示”中的内容。

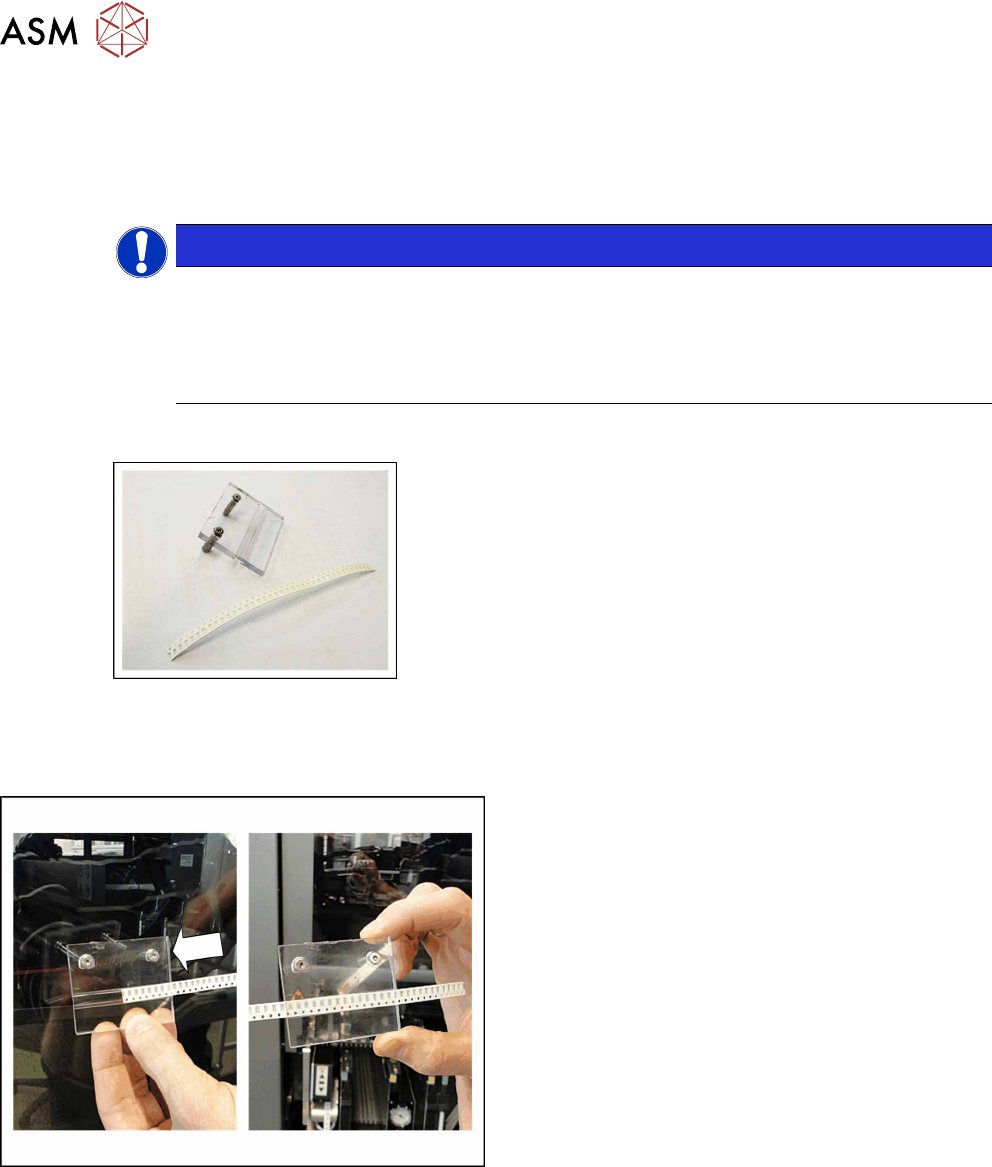

必要设备
●
安全保护盖
（新型安全保护盖由黑色金属制成）
●
8mm 纸带
► 如图所示，将纸带推入到安全保护盖内。
► 打开贴片机机罩。
► 将悬臂推回。
3 初始操作
3.5 对胶液供料器进行预注胶
用户手册 SIPLACE Glue Feeder 05/2020 35

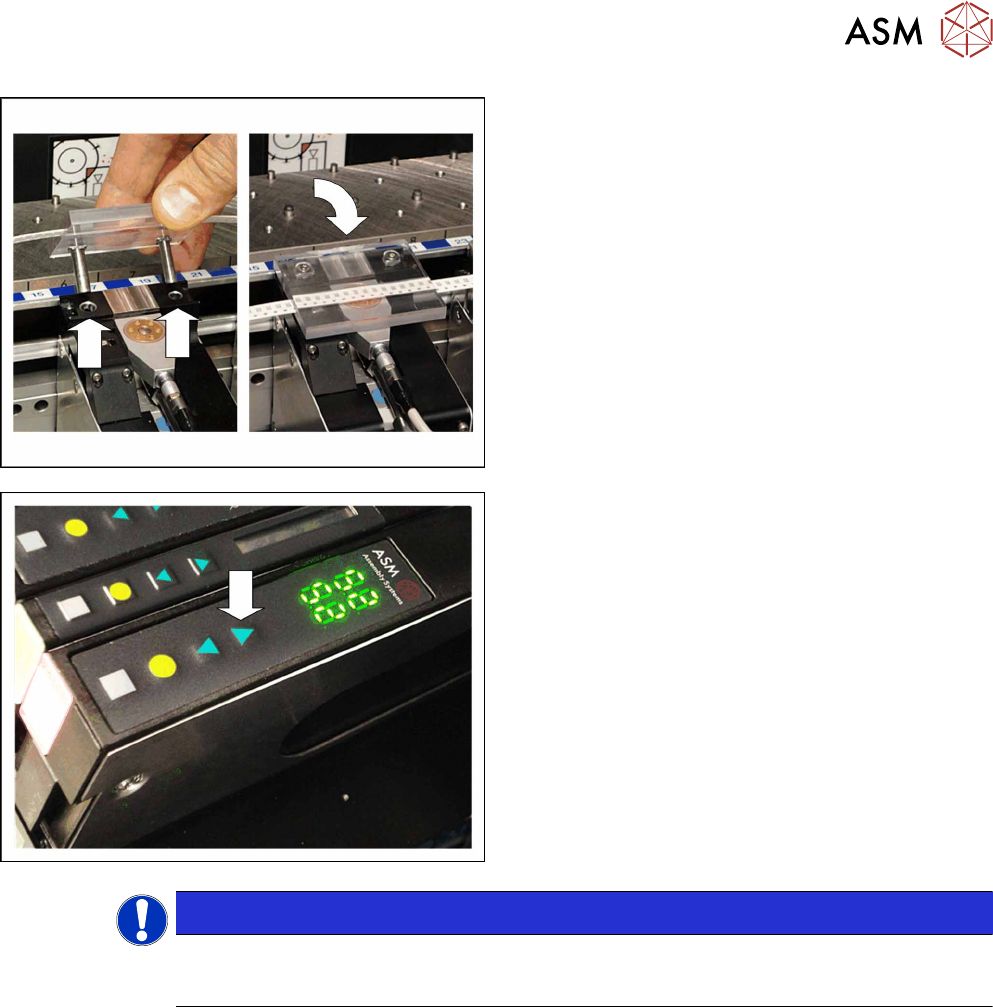

► 将安全保护罩安放在胶液供料器的分注喷嘴上，
如图所示。
这将自动激活喷嘴的加热功能。
► 在达到设定的标称温度后，胶液供料器将开始等
待 25秒钟，以保证喷射块中的胶液已经完全被预
热。在等待期间，显示装置将闪烁当前的温度。
只有在这段等待时间结束后，才可以执行预注
胶。
► 压按前箭头按钮释放一个胶液点（一次胶液喷
射）。
短按 = 1 滴
长按 = 20 滴
通常情况下，3x20 滴已足够。
► 移除安全保护盖并检查胶液点。
提示
实际温度没有改变？
如果所显示的实际温度没有改变，请检查安全保护盖是否已正确安装。
胶液点应当为圆形而且没有卫星图案。如果不是这样，请将移动安全保护盖内的纸带然后重复此程
序。
如果结果处于要求的范围内，您可以使用元件形状示教模式拾起一个元件，在上面涂上胶液，然后
用 SIPLACE 视像系统对其进行检查。如果所有设置都正确，那么请在一块测试印制板上对贴片程序
进行测试。
如需检查所使用的胶液是否足够或者需检查胶液点是否过大，您可以用一副镊子小心地将元件剥离
印制板。如果印制板上的胶液涂层和您预想的一致，您便可以启动生产操作。
如果您希望同时使用焊膏和胶液，那么也应当在测试板上涂上焊膏。这是检查胶液点高度是否足以
涂覆印制板的唯一方法。
3 初始操作
3.6 排气
36 用户手册 SIPLACE Glue Feeder 05/2020
3.6 排气
初始设置时，在首次使用彻底清洁后的胶液供料器或更换胶液盒后，请检查胶液供料器的功能是否
正常。
请遵循 3.5 "对胶液供料器进行预注胶" [}34] 一节中的相关步骤进行操作：“长按”向前箭头按钮滴 3x
20滴胶液即可用掉喷嘴的第一部分粘合剂用量。
即使首次分注后，系统内仍然可能会有气泡，因此，这便需要进行“排气”。
程序
排气的主要步骤与 4.2.6 "上胶测试" [}61] 一节中的相关说明类似。
请使用约 30 cm 长的一张纸条进行测试（不再使用较短的纸条）。
► 如图所示，将测试条插入安全盖中。
► 按照 4.2.6 "上胶测试" [}61] 一节中所述进行操作。
► 将
Dispense（分注）
窗口中的胶滴数量设置为 200。
在同一个窗口中，将循环时间设置为生产所需的时间。
► 点击
Start（启动）
，缓慢平整地将测试条穿过安全盖。
► 取出测试条。
► 检查测试条上的胶滴是否有漏滴处。
如果少 5 个以上胶滴或者测试条末端缺少部分胶滴，请用新测试条重复上述步骤，直到测试条上出
现 200 个胶滴为止。
系统完成排气后，便可进行生产。
