4 操作
4.3 手动设置
用户手册 SIPLACE Glue Feeder 05/2020 67
4.3.2 设置胶液温度
最后一个被设置的数值始终会被保存在胶液供料器上。
如需编辑一个设置，请按照以下说明操作：

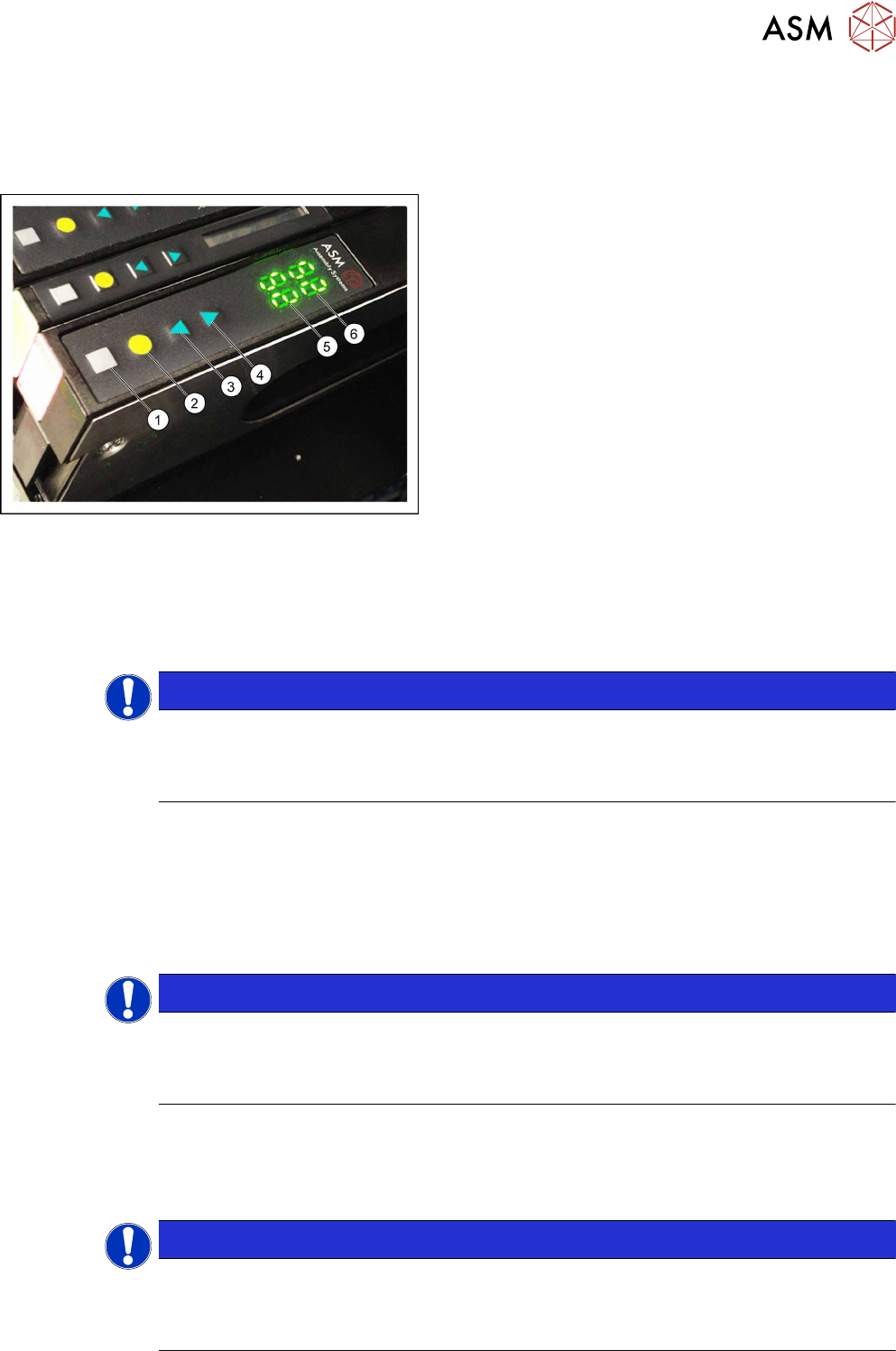

► 压按灰色按钮
(1)
，进入
设置温度
子菜单。
在实际温度处将显示 “tE”
(6)
。
► 使用箭头按钮
(3, 4)
设置要求的标称温度。每按一次
按键标称温度就会改变一度。
后箭头键
(3)
用于降低数值。
前箭头键
(4)
用于增加数值。
后显示屏
(5)
显示您当前设置的目标值。
前显示屏
(6)
显示当前的胶液温度。
► 压按黄色按钮
(2)
，保存设定温度。
设定温度将被发送给贴片机。
4.3.3 校准温度调节装置
由于绝对值不同，测得的电阻可能会在允差范围内发生变化，各胶液供料器上的显示值也可能出现
偏差(偏移)。为了确保测量结果更加精确和一致，胶液供料器的校准操作将决定各胶液供料器的补偿
值及其保存。
提示
推荐校准
为了使相同生产流程中的多个胶液供料器所使用的不同粘结剂温度设置相同，我们建议您使
用胶液供料器调校装置（部件号 03214618-xx）调整各台胶液供料器。
执行校准
ü 胶液供料器位于 X FCU 或单插槽 EDIF (SSE) 上。
ü 供料器模块必须仍处于断电状态。这就要求：
不要将供料器模块完全插入 X-FCU。
务必切断 SSE 的电源。
提示
仅允许在断电的情况下连接或断开加热电缆！
通电时，请勿连接或断开吸嘴加热装置或校准装置上的加热电缆。连接或断开前，请确保已
断开胶液供料器的电源。
ü 使用校准装置时，SIPLACE 胶液供料器需安装
嵌入软件
(
eSW) 1.02
及以上版本。
► 断开吸嘴加热装置上的加热电缆。
► 将加热电缆连接到校准装置。
提示
正确连接校准装置
校准装置有 2 种连接方式：插座适合较旧版本的加热电缆。插头适合较新版本的加热电缆
（该图为较新版本的加热电缆）。
4 操作
4.3 手动设置
68 用户手册 SIPLACE Glue Feeder 05/2020
图3: 连接校准装置
► 启动胶液供料器：
将胶液供料器推入 X-FCU 或接通 SSE 电源。
ð eSW 将自动执行校准。
完成校准后，供料器模块的后端将交替闪烁绿色和橙色。
正在执行校准或者将校准设备连接到加热电缆时，eSW 将无法继续正常运行。
► 再次关闭胶液供料器：
如果使用的是 X-FCU，可从 FCU 重新拉回胶液供料器，或者如果使用 SSE，可关闭 SSE 的
电源。
► 拔出校准装置加热电缆并将其重新连接到吸嘴加热装置。
ð 已完成校准操作，可以重新正常使用胶液供料器了。
5 清洁和维护
5.1 维护套件
用户手册 SIPLACE Glue Feeder 05/2020 69
5 清洁和维护
警告
防护衣物
在执行胶液供料器上的任何作业或使用胶液供料器时，请穿戴好个人防护衣物（护目镜和手
套）。

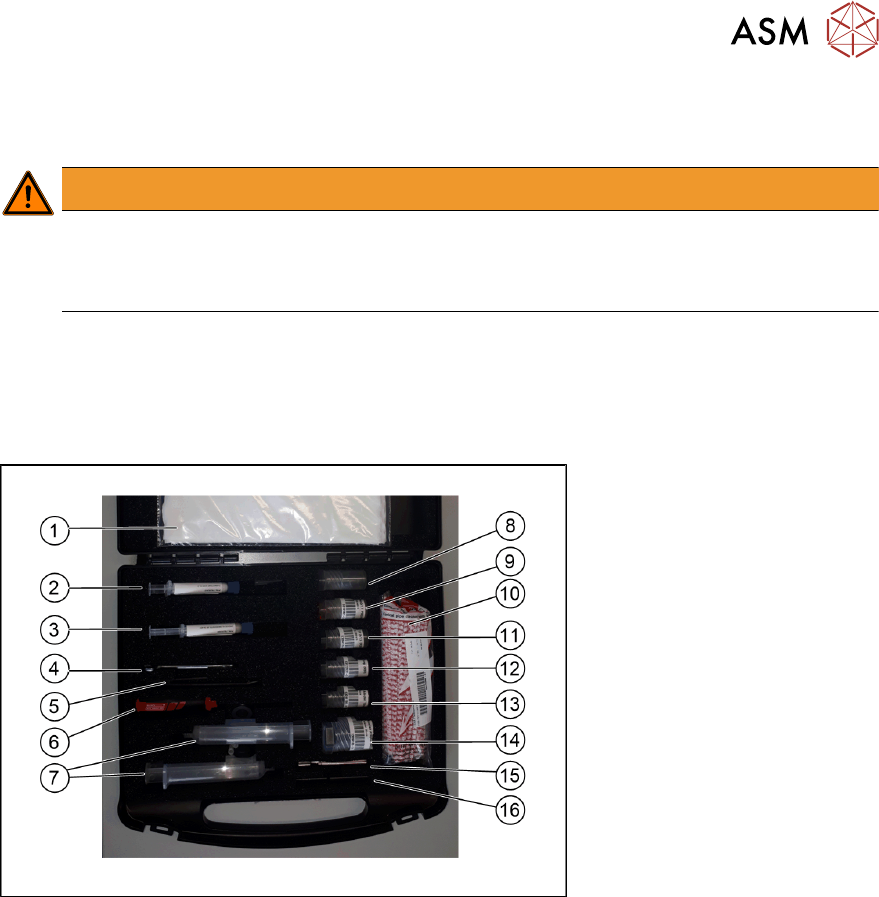

5.1 维护套件
清洁和维修胶液供料器时，请使用
胶液供料器分注装置维修套件
，部件号 03095882-xx。维修套件
中的所有部分都可以单独订购。
维修套件中包含以下物件：
1. 10 张清洁纸巾，KM 擦拭布，部件号 03082092-xx
2. Turmotemp II/400 CL 2 (O 形环 NBR 内壁 0.5g 润滑脂)，部件号 03095880-xx
3. Kluebersynth AR 34-401（促动器 O 形环专用润滑脂），部件号 03102068-xx
4. 双头扳手，小号 8，部件号 03095872-xx
5. 防静电镊子，部件号 00377394-xx
6. 六角螺丝起子，尺寸 2.5，部件号 00320491-xx
7. 2 支一次性注射器 Omnifix 30ml，部件号 03095875-xx
8. 5 个导向衬套 V（适用于喷射阀），部件号 03100695-01
9. 10 个促动器 O-形环（促动器密封 NBR 内壁 2x1.7 PS583/NBR70），部件号 03101821-xx
10. 1 包 80 支装管道清洁棒，无绒，部件号 00315262-xx
11. 用于柱塞的 50 个 O-形环（NBR TF 2x1.5，部件号 03094179-xx）
12. 喷嘴加热装置密封件（NBR，部件号 03122031-xx）
13. 10 个 10 ccm O-形环优质适配器；部件号 03094186-xx
14. 10 个 30 ccm O-形环优质适配器；部件号 03094185-xx
15. O-形环工具，部件号 03101816-xx
