2 总则
2.2 模块说明
用户手册 SIPLACE Glue Feeder 05/2020 21
Delo Monopox MK096 胶液的示例
基本数据：温度 40°C，扁平喷嘴 100µm，胶液盒处的压力 1.5bar，喷射阀处的压力 3.0bar，每次
喷射时间 9ms，供料器预张力 0.6mm。
喷射次数 直径以 mm 为单位 公差 胶液点的高度，以 mm 为单
位
1 0.55 ± 0.15 0.15
2 0.65 ± 0.25 0.20
3 0.7 ± 0.25 0.23
4 0.75 ± 0.25 0.25
5 0.8 ± 0.25 0.3
6 0.85 ± 0.25 0.33
8 9 ± 0.3 0.35
12 1.0 ± 0.3 0.4
16 1.2 ± 0.3 0.45
32 1.5 ± 0.3 0.7
48 1.7 ± 0.35 0.8
64 1.9 ± 0.35 0.9
96 2.1 ± 0.4 1.0
128 2.2 ± 0.4 1.15
196 2.4 ± 0.4 1.3
256 2.6 ± 0.4 1.5
2 总则
2.2 模块说明
22 用户手册 SIPLACE Glue Feeder 05/2020
2.2.7 系统要求和一般限制
先决条件
胶液供料器只能在使用 SW 706.1 及以上版本、SIPLACE Pro 10.1 及以上版本贴片机软件，并且具
备 X 供料器接口的 SIPLACE 贴片机上使用。
另外，贴片机上必须安装有安全电路接口和压缩空气供给系统接口。以下的改装套件可用于安装所
要求的部件：
●
SX12 / DX12 胶液供料器改装套件，部件号 03091006-xx
●
SX4 / DX4 胶液供料器改装套件，部件号 03091007-xx
●
X 系列胶液供料器改装套件，部件号 03091008-xx
限制
一个悬臂只能和一个胶液供料器配合使用。
胶液供料器的设计不适用于
●
焊膏
●
厌氧固化胶液（例如强力胶）
●
紫外线固化胶粘剂
在使用紫外线固化胶粘剂时，使用者将负责确保胶液喷嘴的开口处不会暴露在紫外线光照下。
紫外线照射会造成喷嘴内胶液的意外固化。
●
透明的胶粘剂
在某些情况下，可能无法使用视像控制系统对透明（清澈）的胶粘剂进行检测。
其他限制
●
喷射阀一定不能变干，即不能在没有胶粘剂的情况下工作。
●
严禁对安全电路进行桥接
●
清洁胶液供料器时，仅限使用由胶液制造商或 ASMAS 指定的清洁剂。
●
严禁设置出直径在任何位置超出元件大小的胶液点（有污染的危险！）
●
在将胶液涂在较窄的边缘上时——即使它们依然位于元件体上——也仅能分注根据它们的尺寸
进行过调整的胶液点，否则将存在胶液点分散和侧边发生胶液失控喷离的危险。
●
MELF 和 SOD （玻璃二极管）元件
由于元件体是圆形的，所以原则上来说在 MELF 和 SOD （玻璃二极管）元件上不适合使用胶
液。圆形的元件体增加了污染贴片头的危险。因此我们建议不要粘贴这些元件，或者仅在对危
险进行了全面评估后再粘贴这些元件。
2 总则
2.2 模块说明
用户手册 SIPLACE Glue Feeder 05/2020 23

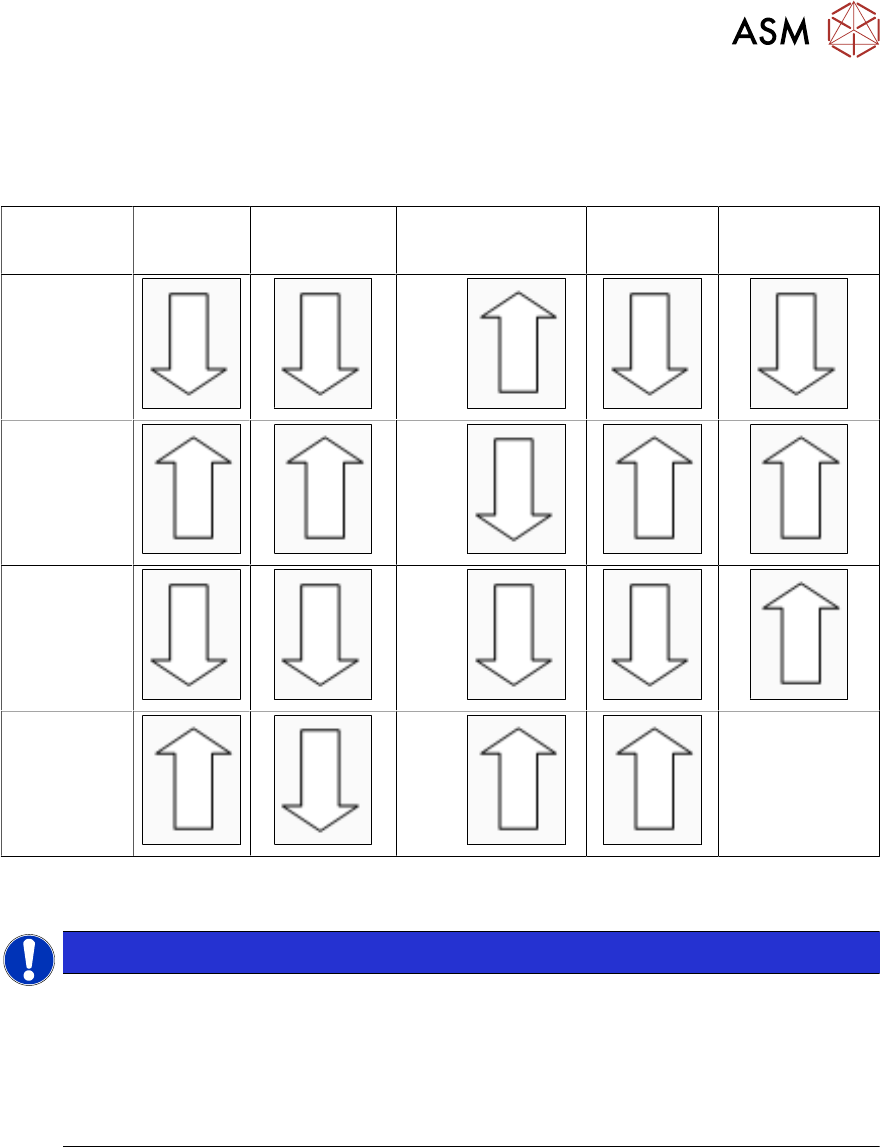

2.2.8 设置表
以下表格可以帮助您找到最合适您要求的胶液供料器设置。由于粘结剂的种类较多，该表格仅是在
多年经验积累基础上制作的概览数据，请勿将其作为全面描述的依据。
喷射阀
的压力
胶液盒的压力 阀门推杆设置
（单位：mm）
温度
（加热）
喷嘴
直径
较小的
胶液点
>0.6
较大的
胶液点
<0.6
避免出现
“卫星图案”
<0.6
避免
喷嘴上残留胶
液
>0.6
--
2.2.9 设置喷射阀门推杆
提示
压力更高时，磨损会增加
喷射阀门推杆的出厂设置为 60N（对应于 0.6mm 的阀门推杆设置）。此设置允许 SIPLACE
胶液供料器以可靠且高品质的方式处理常见的基于环氧树脂的 SMD 胶液。
更改此设置后，您可能需要在贴片机上调节特性。
请注意，更高的设置 (>60N) 将导致喷射阀门推杆，尤其是分注喷嘴的磨损加深。
我们建议您在下列几个例子中检查阀门推杆的设置：
●
出厂设置为 0.6mm 的全面检查
●
在您所在的场所使用多胶液供料器的相同设置
●
胶液点质量的优化
