00197441-07_UM_Glue_Feeder_ZH.pdf - 第49页
4 操作 4.2 706.1 及更高版本工作站软件的个别功能 用户手册 SIPLACE Glue Feeder 05/2020 49 4.2.2 手动打开分注喷嘴位置测量 在可以执行手动测量之前，胶液供料器必须在贴片机中被引用，即在贴片机中已被识别。 如需手动打开胶液点位置测量，请按照以下指示操作： ► 点击 供料器、元件和吸嘴... 图标。 (1) ► 选择胶液供料器的设置位置。 (2) ► 标记胶液供料器。 (3) ► 点击设置。…
4 操作
4.2 706.1 及更高版本工作站软件的个别功能
48 用户手册 SIPLACE Glue Feeder 05/2020
4.2 706.1 及更高版本工作站软件的个别功能
4.2.1 测量分注喷嘴的位置
每当有一个胶液供料器在一个料位上被设置好后，工作站软件就会自动报告胶液供料器需要首先被
校准。
► 点击
测量分注喷嘴位置
。
分注喷嘴的位置和高度将被确定并保存。
4 操作
4.2 706.1 及更高版本工作站软件的个别功能
用户手册 SIPLACE Glue Feeder 05/2020 49
4.2.2 手动打开分注喷嘴位置测量
在可以执行手动测量之前，胶液供料器必须在贴片机中被引用，即在贴片机中已被识别。
如需手动打开胶液点位置测量，请按照以下指示操作：
► 点击
供料器、元件和吸嘴...
图标。
(1)
► 选择胶液供料器的设置位置。
(2)
► 标记胶液供料器。
(3)
► 点击设置。
(4)
4 操作
4.2 706.1 及更高版本工作站软件的个别功能
50 用户手册 SIPLACE Glue Feeder 05/2020

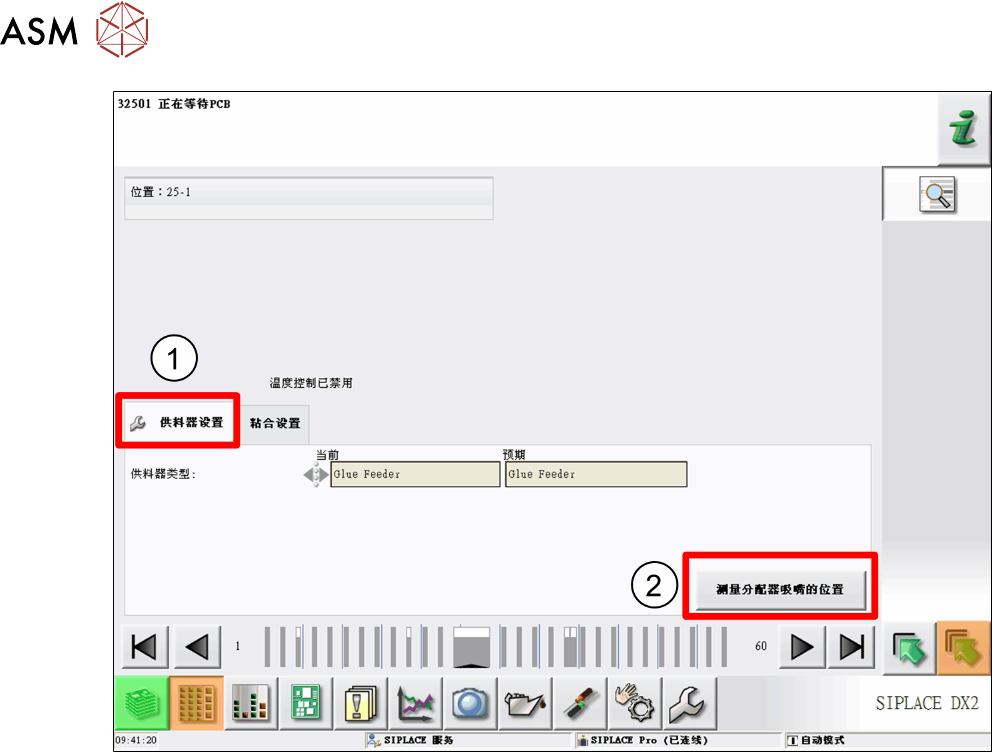

► 选择
供料器设置
选项。
(1)
► 点击
测量分注喷嘴位置
。
(2)
分注喷嘴的位置和高度将被确定并保存。
