4 操作 4.2 706.1 及更高版本工作站软件的个别功能 48 用户手册 SIPLACE Glue Feeder 05/2020 4.2 706.1 及更高版本工作站软件的个别功能 4.2.1 测量分注喷嘴的位置 每当有一个胶液供料器在一个料位上被设置好后，工作站软件就会自动报告胶液供料器需要首先被 校准。 ► 点击 测量分注喷嘴位置 。 分注喷嘴的位置和高度将被确定并保存。
4 操作
4.1 在 SIPLACE Pro 10.1 及更高版本中的设置
用户手册 SIPLACE Glue Feeder 05/2020 47
► 从树状图中选择胶液供料器，并把它拖放到您选择的位置上。
提示
两边被阻止使用的轨道
胶液供料器两侧被阻止使用的位置轨道数量，将根据所使用的贴片机而变化。请尽可能将胶
液供料器放置在料位的最中央。
4 操作
4.2 706.1 及更高版本工作站软件的个别功能
48 用户手册 SIPLACE Glue Feeder 05/2020
4.2 706.1 及更高版本工作站软件的个别功能

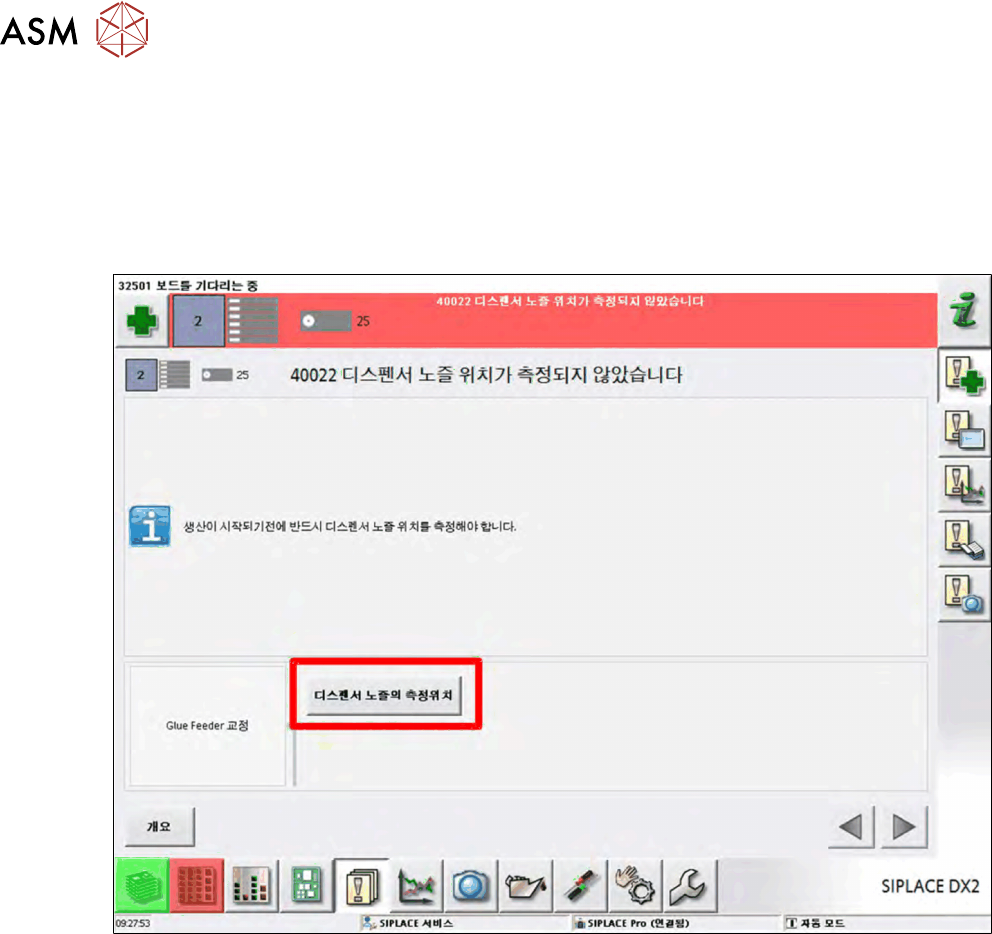

4.2.1 测量分注喷嘴的位置
每当有一个胶液供料器在一个料位上被设置好后，工作站软件就会自动报告胶液供料器需要首先被
校准。
► 点击
测量分注喷嘴位置
。
分注喷嘴的位置和高度将被确定并保存。
4 操作
4.2 706.1 及更高版本工作站软件的个别功能
用户手册 SIPLACE Glue Feeder 05/2020 49
4.2.2 手动打开分注喷嘴位置测量
在可以执行手动测量之前，胶液供料器必须在贴片机中被引用，即在贴片机中已被识别。
如需手动打开胶液点位置测量，请按照以下指示操作：

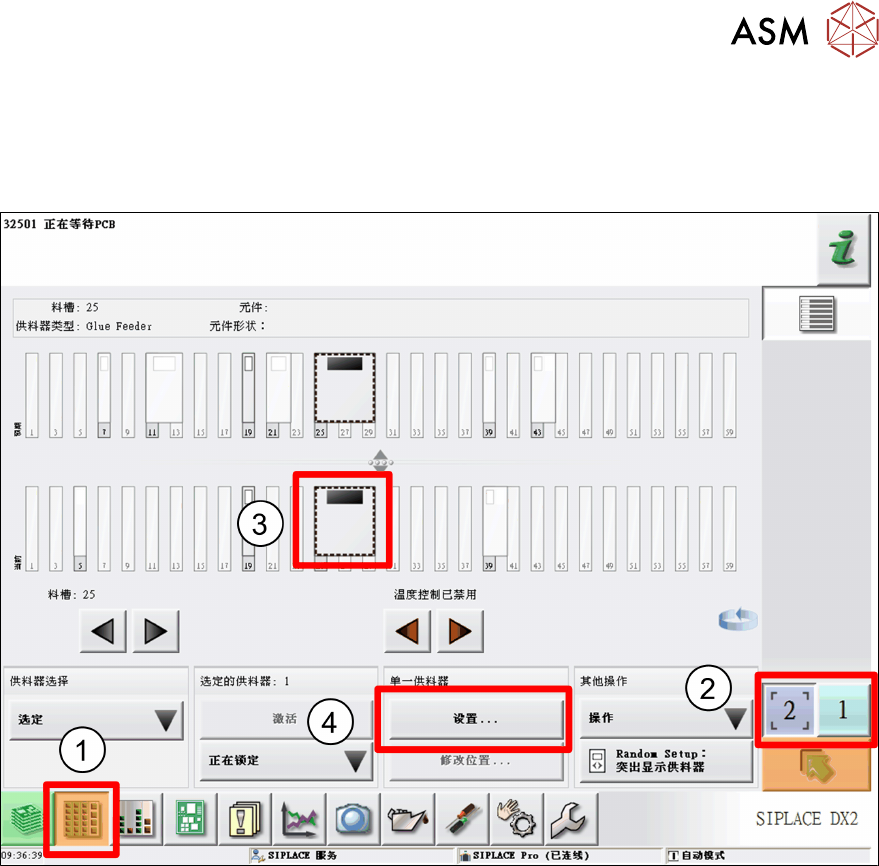

► 点击
供料器、元件和吸嘴...
图标。
(1)
► 选择胶液供料器的设置位置。
(2)
► 标记胶液供料器。
(3)
► 点击设置。
(4)
