2 总则
2.2 模块说明
16 用户手册 SIPLACE Glue Feeder 05/2020
2.2.2 显示和控制装置
1. 7 段显示器 1/2
2. 7 段显示器 3/4
3. 增加数值的按钮
4. 降低数值的按钮
5. 保存设置数值的按钮
6. 转换到子菜单的按钮
7. 状态显示 LED
胶液供料器有一个用于设置标称温度的主菜单和子菜单。启动后将自动显示主菜单。
压按灰色按钮即可跳转到子菜单。使用箭头按钮（3、4）即可设定标称温度。在压按了最后一个按
钮 60 秒后将再次自动显示主菜单。
各个操作状况（包括错误状况）的 7 段显示总览
操作状况 7 段显示器
编号 显示数值/符号
主菜单被激活，胶液供料器已准备就绪，温度处于工作范
围内。
1/2 实际温度
3/4 标称温度
已选择胶液标称温度的设置菜单。 1/2
t E
（温度）
3/4 标称温度
所有温度以 °C 为单位。解析度为 1°C。
状态显示 LED
状态显示 LED 用于显示各种不同的操作状况。
关
当前产品不需要胶液供料器，或者胶液供料器无电源供应。
绿色
当前产品需要胶液供料器，而且没有产生错误信息。
红色
产生了一个需要操作员采取行动的错误。
橙色
警告（如，安全保护盖安装于胶液供料器的前方，喷嘴的上方）
只要安全保护盖位于喷射阀上，胶液供料器都会将状态显示 LED 转换为橙色。即使安全保护盖依然
在喷射阀上，如果贴片机的保护盖处于关闭状态，工作站计算机也有可能会改写胶液供料器的显示
内容。
关于错误信息显示的更多信息，请参阅6 "故障排查 " [}97]部分。
2 总则
2.2 模块说明
用户手册 SIPLACE Glue Feeder 05/2020 17
2.2.3 技术数据
胶液供料器的操作压力
与贴片机的连接：
外部连接：
最大 5.6 bar
最大 7.5 bar
制造商所提供的关于操作介质的信息同样适用。
请注意贴片机的压缩空气规范。
长度 584.9 mm
高度 199.5 mm
宽度 57.6 mm，相当于 5 条轨道，每条 8mm
重量 4.6 kg
直径
可能的最小胶液点*
0.7 - 0.8 mm (+/- 0.1mm)
直径
5 次喷胶后形成的胶液点*
1.0 mm (+/- 0.2 mm)
高度
单个胶液点*
0.15 mm (+/- 0.02 mm)
高度
5 次喷胶后形成的胶液点*
0.2–0.3mm
*使用 100 µm 的喷嘴直径和 Heraeus PD205A-Jet胶液（温度为53°C） 或 Loctite3621胶液（温
度为 53°C）
制造商所提供的关于喷射阀的数据（并非针对整体系统）
阀门类型 16 NC
剂量 每次循环 10 – 200 nl
粘度范围 50 - 200,000 mPas （触变胶）
剂量准确度 > 99 % （剂量公差 < 1 %）
剂量频率 一般 15 - 20 ms 或 50 - 67 Hz，最大 150 Hz
接触胶液的材质 不锈钢，非腐蚀性 1.4305，硬质金属 K10 (WC+Co)； NBR
操作介质 经过滤压缩空气，无油，过滤细度 40µm
工作压力 2 ..... 8bar
转换时间 < 1 ms
控制 24 V， SPS 兼容
使用寿命 >10
8
转换循环
重量 270 g
环境温度 -5 ..... +40°C
最高加热温度 70°C
2 总则
2.2 模块说明
18 用户手册 SIPLACE Glue Feeder 05/2020

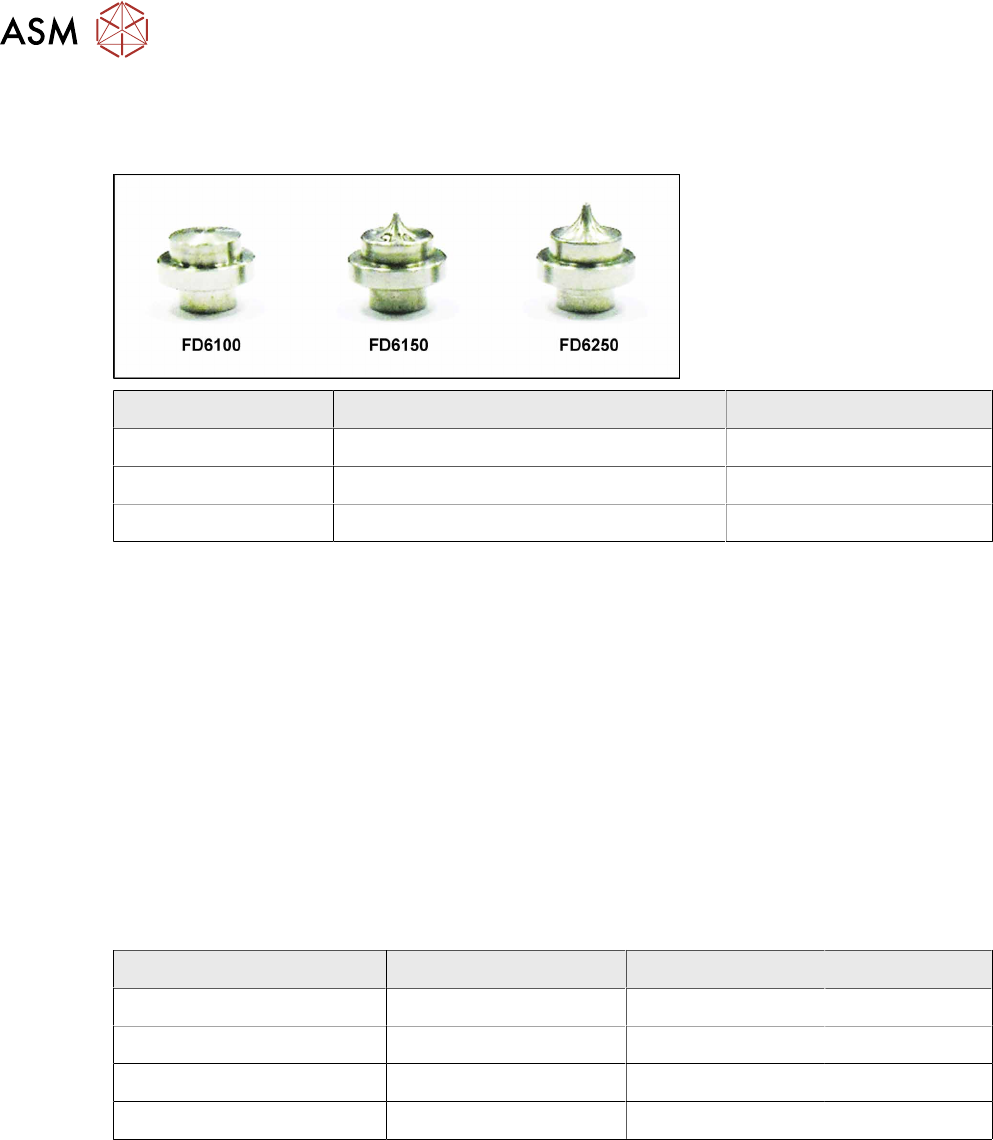

2.2.4 喷嘴概述
本节对当前可用的分注喷嘴进行了概述。
部件号 说明 分注喷嘴的形状
03094220- xx 扁平喷嘴 FD6100（100 微米） 1014
03094182- xx 针状喷嘴 ND6150（150 微米） 1016
03120082- xx 针状喷嘴 ND6250（250 微米） 1019
2.2.5 胶液总览
胶液供料器目前支持使用以下粘结剂：
●
Heraeus PD-205A
●
Loctite 3621
●
Loctite D125F
●
Delo Monopox MK096
由于不同胶液具有不同的特性，因此您需要根据胶液的不同类型调整胶液盒、喷射阀的压力以及胶
液的温度。温度可通过贴片机软件进行设定，也可在需要时直接在胶液供料器内设置。
以下表格列出了每种胶液的最佳数值。
胶液 胶液盒的压力 喷射阀的压力 标称温度
Heraeus PD-205A 1.5bar 3.0bar 53°C
Loctite 3621 / 3609 / 3619 1.5bar 3.0bar 53°C
Loctite D125F 3bar 4.5bar 53°C
Delo Monopox MK096 1.5bar 3.0bar 40°C
关于温度的一般注意事项
喷射块处胶液的温度将通过一个传感器读取，然后再调整到目标值。如果还没有设定目标值，那么
胶液温度将被设定为默认的
40°C
。这一温度可以从
40°C
设置到最高的
70°C
。
分注时所允许的公差范围是目标值的
±3°C
。在超出或回到了这个范围时，胶液供料器就会向贴片机
发送一个信号。超出公差范围时将无法进行分注。
温度的提升通过喷射块的喷嘴加热功能实现。温度的降低则仅能通过环境温度被动冷却。如果胶液
供料器的加工过程被中断超过 10 分钟，为节省胶液，喷嘴加热装置将被自动开启。
关于压力的一般注意事项
如果胶液供料器并非通过外部设备而是通过贴片机压缩空气接头供给压缩空气，建议将喷射阀的减压
器压力设置为最大 4.5bar。通常，2 至 4.5 bar（最大值）的气压对于所有常规 SMT 粘合剂已足够。
