3 初始操作 3.2 定位/移除胶液供料器 30 用户手册 SIPLACE Glue Feeder 05/2020 3.2 定位/移除胶液供料器 注意 在使用针状喷嘴时，请在设置过程中安装安全保护盖 如果您在使用带有针状喷嘴的胶液供料器，那么在安装或拆卸胶液供料器时请在分注喷嘴上 安放一个安全保护盖。针状喷嘴较为脆弱且稍微外凸，如果没有安全保护盖就很容易被损 坏。 设置胶液供料器 胶液供料器和 X 供料模块的定位方式一致。胶液供料器的宽…
3 初始操作
3.1 插入胶液盒
用户手册 SIPLACE Glue Feeder 05/2020 29

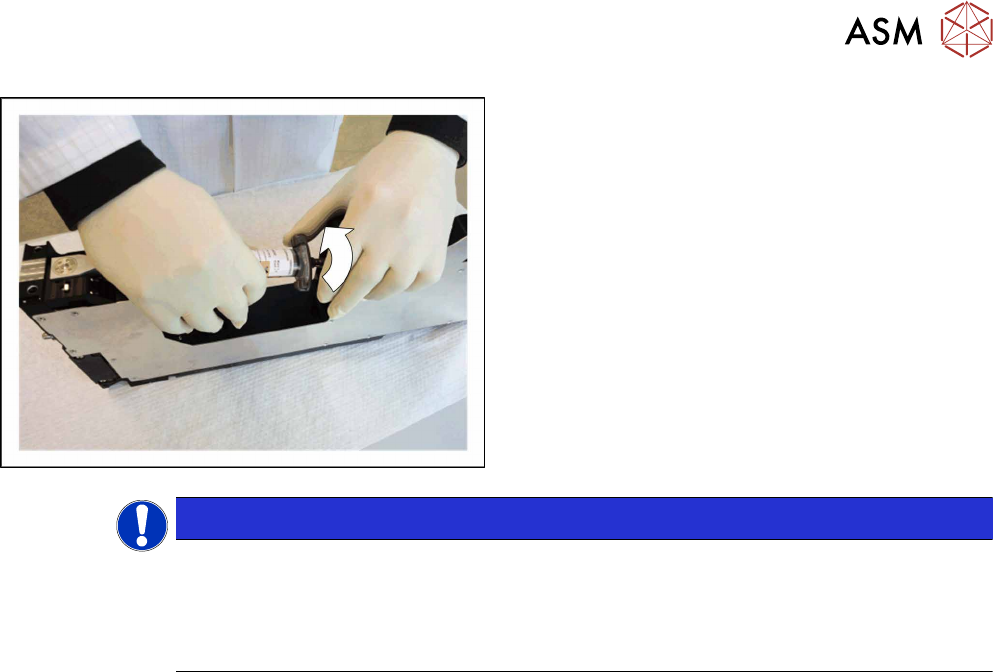

► 将胶液盒适配器按顺时针方向旋转到停止处。
► 确保胶液盒适配器上的 O-形环已完全被挤到胶液
盒的内部并已将其密封。否则，就不能形成要求
的胶液盒压力。
为了能更加轻松地插入配备 O-形环的适配器，可
稍微润滑 O-形环 (Turmotemp II/400 CL2)。
提示
预注胶
尽管您已经插入了胶液盒，但胶液供料器依然未准备好被使用。您首先需要将胶液供料器安
放到要求的位置上，然后对上胶单元（供料管、喷射块和分注喷嘴）执行预注胶，即将胶液
注入其中。
3 初始操作
3.2 定位/移除胶液供料器
30 用户手册 SIPLACE Glue Feeder 05/2020
3.2 定位/移除胶液供料器
注意
在使用针状喷嘴时，请在设置过程中安装安全保护盖
如果您在使用带有针状喷嘴的胶液供料器，那么在安装或拆卸胶液供料器时请在分注喷嘴上
安放一个安全保护盖。针状喷嘴较为脆弱且稍微外凸，如果没有安全保护盖就很容易被损
坏。
设置胶液供料器
胶液供料器和 X 供料模块的定位方式一致。胶液供料器的宽度和一个 44 mm X 供料模块的宽度相
同，在料位上占据 5 条轨道。
提示
位置建议
一个悬臂只能和一个胶液供料器配合使用。编程人员需要确保所要求的元件位于与胶液供料
器相同的贴片位置上。
胶液供料器两侧被阻止使用的位置轨道数量，将根据所使用的贴片机而变化。请尽可能将胶
液供料器放置在料位的最中央。
提示
保护抛料仓不被已上胶元件污染
在设置胶液供料器时，将对元件和胶液点进行检查，然后会将所有已上胶的元件弃置到抛料
仓中。某些元件在生产过程中也有可能被送到抛料仓中。
为保护抛料仓不被已上胶元件污染，请在抛料仓底部放置一块布。而且要时常对其进行更
换。
提示
不要将线性供料器模块放置在一个紧挨着胶液供料器的位置上！
如果紧挨着胶液供料器放置，线性供料器模块所产生的振动可能在粘贴元件时对目标准确度
造成负面影响。
切勿将线性供料器模块紧挨着胶液供料器放置。请在胶液供料器左边和右边留出至少一条空
置的轨道，或请将线性供料器安置在另外一个料位上。
3 初始操作
3.2 定位/移除胶液供料器
用户手册 SIPLACE Glue Feeder 05/2020 31
► 将胶液供料器的前滑动引导装置安放在料位上所
要求轨道的 Omega 曲线上。
► 在导轨上垂直推进供料器模块，直到前对中销
(1)
啮合在料位上。
► 请确保后对中销
(2)
已进入后对中杆上与前对中销
相对应的正确卡槽中。
登入程序将会开始。登入程序成功完成后，位于供料器后端的状态显示装置将亮起绿灯，表示此供
料器模块已被添加到当前设置中且已安装在正确的轨道上，喷嘴的位置、其高度已被正确测量。
移除胶液供料器
► 压按胶液供料器后端状态显示 LED
(2)
下方的释
放握柄
(1)
。
胶液供料器的登出程序已经开始，状态显示装置将被关闭，移除握柄将向外凸出。所有关键数据将
被保存在胶液供料器内。之后，胶液供料器将自动登出 FCU，而 FCU 也将打开料位上的机械锁定
装置。当状态显示装置变暗时，登出程序也已完成。
► 现在，请使用移除握柄将供料器模块从料位拉出。
提示
重复登入和登出
在移除胶液供料器时，如果您的等待时间过长（> 约 5 秒），状态显示装置将亮起红灯，这
时您将需要再次登入胶液供料器。
► 将移除握柄压入胶液供料器中。
胶液供料器的登入程序将随即开始。
► 请等待登入程序完成，状态显示装置亮起绿灯。
► 再次压按胶液供料器后端的移除握柄，一旦状态显示装置熄灭就将胶液供料器从料位拉
出。
