4 操作 4.3 手动设置 用户手册 SIPLACE Glue Feeder 05/2020 67 4.3.2 设置胶液温度 最后一个被设置的数值始终会被保存在胶液供料器上。 如需编辑一个设置，请按照以下说明操作： ► 压按灰色按钮 (1) ，进入 设置温度 子菜单。 在实际温度处将显示 “tE” (6) 。 ► 使用箭头按钮 (3, 4) 设置要求的标称温度。每按一次 按键标称温度就会改变一度。 后箭头键 (3) 用于降低数值。 前箭…
4 操作
4.3 手动设置
66 用户手册 SIPLACE Glue Feeder 05/2020
4.3 手动设置

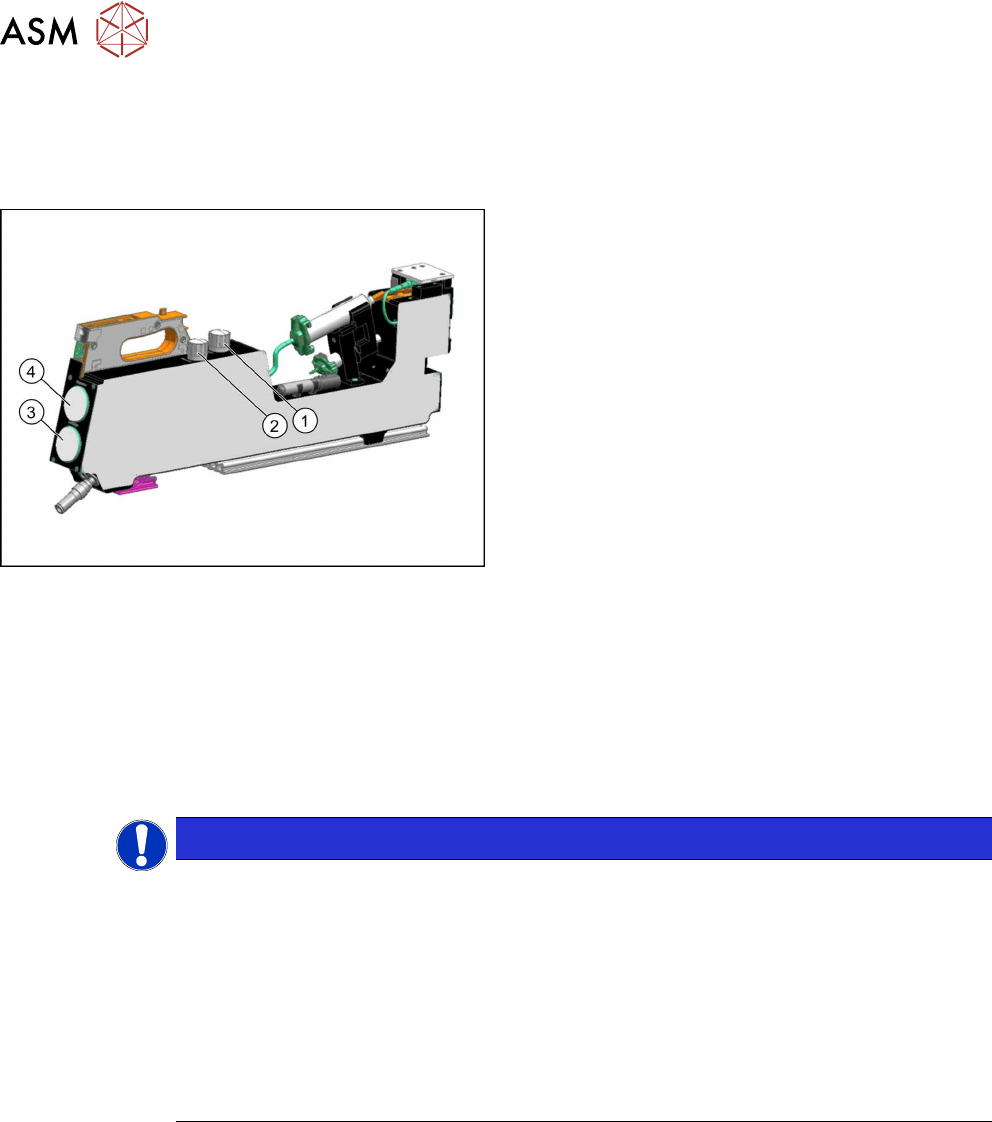

4.3.1 设置减压器
1. 用于释放分注喷嘴喷射阀压力的减压器
2. 用于释放胶液盒压力的减压器
3. 用于测量胶液盒压力的压力计
4. 用于测量分注喷嘴喷射阀压力的压力计
在两个压力计上都显示了当前的压力设置。
胶液盒和喷射阀处的压力可能需要根据所使用的胶液进行调整。具体数值的总览，请查看2.2.5 "胶液
总览" [}18]部分。
► 如需降低压力，请向左旋转减压器的阀门。
► 如需增加压力，请向右旋转减压器的阀门。
此更改将在与减压器对应的压力计上显示。
提示
如需分注压力大于 4.5 bar，可使用外部压缩空气供给系统接口
如果胶液供料器并非通过外部设备而是通过贴片机压缩空气接头供给压缩空气，建议将喷射
阀的减压器压力设置为最大 4.5bar。通常，2 至 4.5 bar（最大值）的气压对于所有常规
SMT 粘合剂已足够。
如果要在生产时使用大于 4.5 bar 分注压力的特定粘合剂，应通过（独立于贴片机的）外部
压缩空气接头供给胶液供料器。
例如：如果将分注压力设置为 4.5 以上，启用其他压缩空气设备（如料带切割器）时，压力
会瞬时下降到 4.5。这样会导致生产出大小不一的胶滴。
4 操作
4.3 手动设置
用户手册 SIPLACE Glue Feeder 05/2020 67
4.3.2 设置胶液温度
最后一个被设置的数值始终会被保存在胶液供料器上。
如需编辑一个设置，请按照以下说明操作：
► 压按灰色按钮
(1)
，进入
设置温度
子菜单。
在实际温度处将显示 “tE”
(6)
。
► 使用箭头按钮
(3, 4)
设置要求的标称温度。每按一次
按键标称温度就会改变一度。
后箭头键
(3)
用于降低数值。
前箭头键
(4)
用于增加数值。
后显示屏
(5)
显示您当前设置的目标值。
前显示屏
(6)
显示当前的胶液温度。
► 压按黄色按钮
(2)
，保存设定温度。
设定温度将被发送给贴片机。
4.3.3 校准温度调节装置
由于绝对值不同，测得的电阻可能会在允差范围内发生变化，各胶液供料器上的显示值也可能出现
偏差(偏移)。为了确保测量结果更加精确和一致，胶液供料器的校准操作将决定各胶液供料器的补偿
值及其保存。
提示
推荐校准
为了使相同生产流程中的多个胶液供料器所使用的不同粘结剂温度设置相同，我们建议您使
用胶液供料器调校装置（部件号 03214618-xx）调整各台胶液供料器。
执行校准
ü 胶液供料器位于 X FCU 或单插槽 EDIF (SSE) 上。
ü 供料器模块必须仍处于断电状态。这就要求：
不要将供料器模块完全插入 X-FCU。
务必切断 SSE 的电源。
提示
仅允许在断电的情况下连接或断开加热电缆！
通电时，请勿连接或断开吸嘴加热装置或校准装置上的加热电缆。连接或断开前，请确保已
断开胶液供料器的电源。
ü 使用校准装置时，SIPLACE 胶液供料器需安装
嵌入软件
(
eSW) 1.02
及以上版本。
► 断开吸嘴加热装置上的加热电缆。
► 将加热电缆连接到校准装置。
提示
正确连接校准装置
校准装置有 2 种连接方式：插座适合较旧版本的加热电缆。插头适合较新版本的加热电缆
（该图为较新版本的加热电缆）。
4 操作
4.3 手动设置
68 用户手册 SIPLACE Glue Feeder 05/2020
图3: 连接校准装置
► 启动胶液供料器：
将胶液供料器推入 X-FCU 或接通 SSE 电源。
ð eSW 将自动执行校准。
完成校准后，供料器模块的后端将交替闪烁绿色和橙色。
正在执行校准或者将校准设备连接到加热电缆时，eSW 将无法继续正常运行。
► 再次关闭胶液供料器：
如果使用的是 X-FCU，可从 FCU 重新拉回胶液供料器，或者如果使用 SSE，可关闭 SSE 的
电源。
► 拔出校准装置加热电缆并将其重新连接到吸嘴加热装置。
ð 已完成校准操作，可以重新正常使用胶液供料器了。
