5 清洁和维护 5.4 清洁和检查上胶单元 用户手册 SIPLACE Glue Feeder 05/2020 83 5.4.3 安装上胶单元 5.4.3.1 将 O-形环插入柱塞 提示 更换 O-形环 受损的 O-形环将无法实现其密封的功能。结果会使喷射阀处要求的压力将无法达到其最大的 范围，因此可能造成胶液凸出，污染胶液供料器的内部。 因此我们建议您在每次清洁上胶单元时都更换一次 O-形环。 ► 用一张清洁纸巾和少许胶液去除剂清洁喷射…
5 清洁和维护
5.4 清洁和检查上胶单元
82 用户手册 SIPLACE Glue Feeder 05/2020
5.4.2.6 干燥
► 检查（目视检查）上胶单元的所有部件是否都已被清洁干净，确保已没有任何残留的胶液。如
有需要，请再次清洁脏污的部件。
► 之后将上胶单元的各个部件放在一张干净的清洁纸巾上晾干。
► 如有压缩空气，您可以用它来加速干燥的过程。
将喷射块和胶液盒管中的水分吹出。
提示
目视检查
将分注喷嘴的开口对着光源然后进行检查（目视检查），应当完全可以看见喷嘴开口，喷嘴
导管应当是干净无胶液残留的。如果不是这样，请重复清洁程序。
5.4.2.7 清洁注射器
如果长时间没有使用注射器还有在将它放回维护箱之前，您应当把它关紧并清洁它的外部。
如果您长时间不需要使用注射器：
► 请将盖子安放到注射器顶部的管口上。
► 用一张清洁纸巾擦拭注射器。
5 清洁和维护
5.4 清洁和检查上胶单元
用户手册 SIPLACE Glue Feeder 05/2020 83
5.4.3 安装上胶单元
5.4.3.1 将 O-形环插入柱塞
提示
更换 O-形环
受损的 O-形环将无法实现其密封的功能。结果会使喷射阀处要求的压力将无法达到其最大的
范围，因此可能造成胶液凸出，污染胶液供料器的内部。
因此我们建议您在每次清洁上胶单元时都更换一次 O-形环。
► 用一张清洁纸巾和少许胶液去除剂清洁喷射柱
塞。
► 小心地将 O-形环柱塞（部件号 03094179-xx）推
到尺寸 2.5 的内六角板手上。
► 打开注油枪头 (Turmotemp II/400 CL2，部件号
03095880‑xx)。
► 将带 O 形环的内六角扳手对准注油枪头，小心地
按下注油枪的活塞，并在 O 形环上涂抹少许润滑
脂。
5 清洁和维护
5.4 清洁和检查上胶单元
84 用户手册 SIPLACE Glue Feeder 05/2020

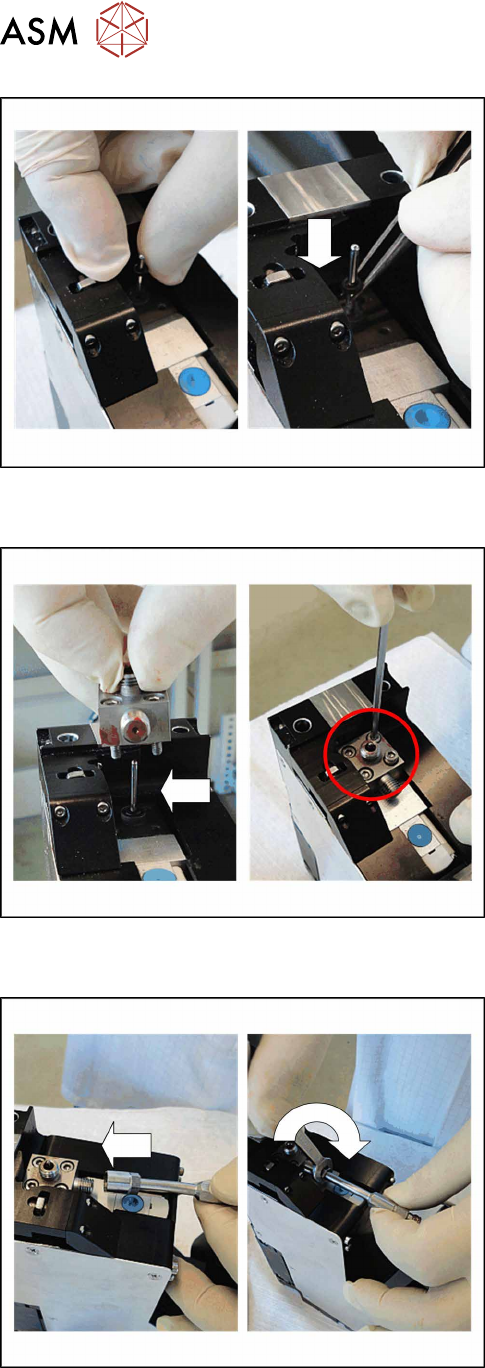

► 将已涂覆润滑脂的 O-形环安放在喷射柱塞上，然
后用一副镊子将它一直推送到停止处。
► 用一块清洁纸巾清洁喷射柱塞，使喷射柱塞的第
一个 O-形环上方没有任何残留的胶液存在。
► 将第二个 O-形环（不上润滑脂）安装在喷射柱塞
上，然后用一副镊子将它一直推送到停止处，以
使第二个 O-形环位于第一个 O-形环的正上方。
5.4.3.2 固定喷射块
► 小心地从上方将喷射块垂直安放在喷射柱塞上，
使螺纹指向后方。
► 将喷射块按压到顶部的 O-形环上。
注意
：
确保 O-形环有声地啮合到喷射块上。
► 使喷射块与后部对齐，以确保胶液盒管可以被正
确地拧入其位置。
► 使用图示中的 4 颗螺丝固定喷射块。
用一个尺寸 2.5 的内六角扳手帮助您横向拧紧螺
丝。
5.4.3.3 接入胶液盒管
► 从后方将胶液盒管安放到喷射块的螺纹上。
► 使用一个 8 mm 开口扳手顺时针旋转固定胶液盒
管。
► 使胶液管对中并与后部对其，以确保胶液盒可以
被正确地拧入其位置。
► 用一只手将胶液盒管固定在此位置，然后拧紧锁
定装置。
