2. 유지보수 작업의 준비
본서에서지금부터설명하는작업은 ,장비의성능을유지하기위해사용하는도중에기능이서서히떨어질가능
성이있는부품 ( 소모품 ) 등의교환방법을중심으로쓰여있습니다 .나아가 ,고장시에는사용자레벨에서간단
히교환가능한부품에대해서도함께설명합니다 .
2.1 소모품과 교환부품 ( 고장시 )
본서에서 말하는 소모품이란 , 사용중에 서서히 기능이 떨어질 가능성이 있는 부품을 말합니다 . 교환부품이
란 , 기능이 소실 ( 고장나면 ) 되면 장비가 정지 할 가능성이 있는 부품입니다만 , 교환 작업후에 장비의 조정
이 필요없는 부품을 말합니다 .
c
주의
•
본매뉴얼에기재된부품 ( 부품번호 ) 은발행시의것입니다 .
•
발주시에는반드시최신내용을확인하여주십시오 .
•
부품번호는예고없이변경될경우가있습니다 .발주시에는 ,대리점에반드시확인해주십시오 .

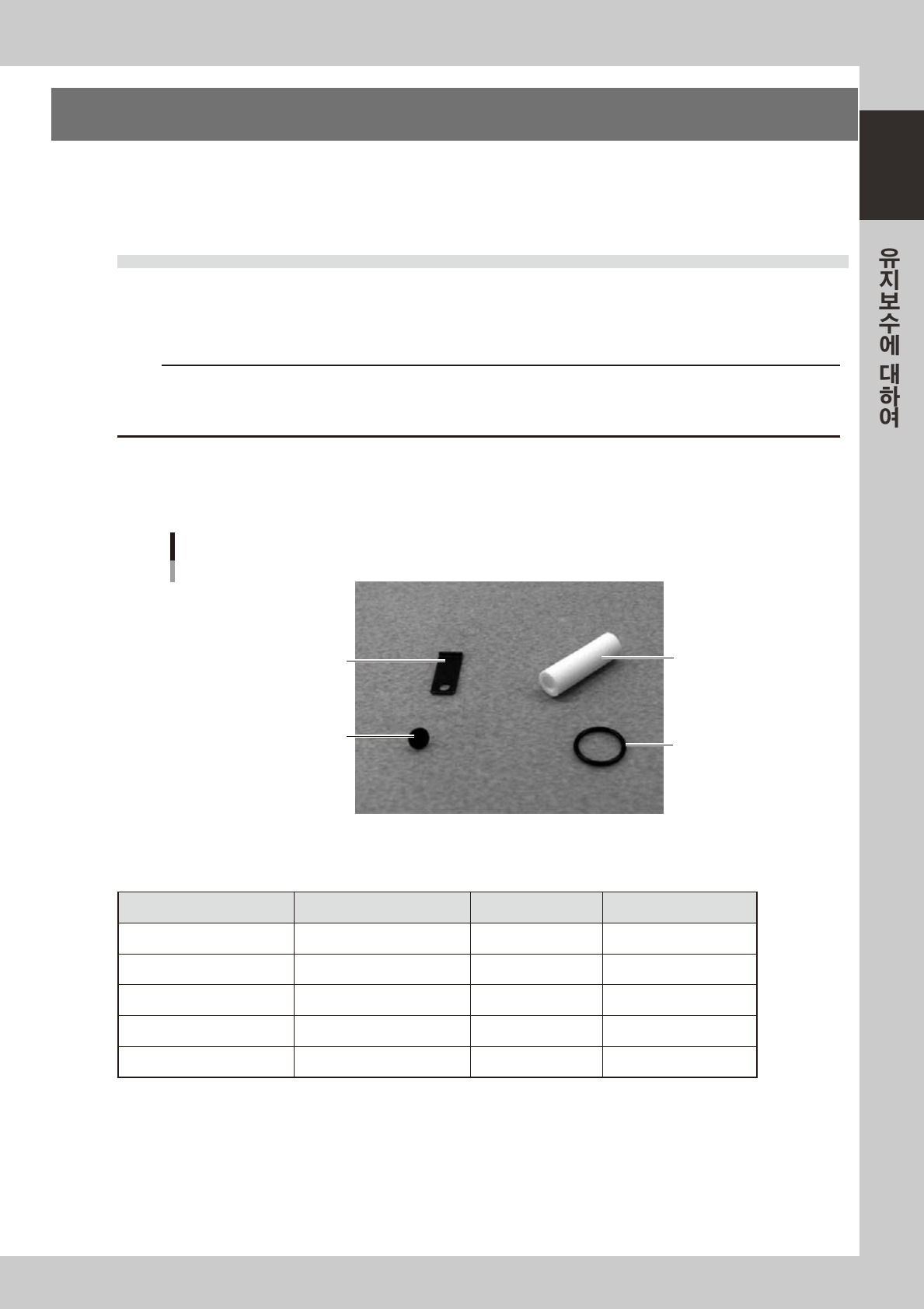

2.1.1 소 모품
다음의 부품이 소모품이며 , 유지보수시에 필요에 따라 교환해 주십시오 .
소모품
동봉품
이젝터 필터
이젝터 O링
노즐 판스프링
노즐 판스프링 고정용 나사
57100-N8-00
■ 소모품 리스트
YC8 동봉품
명칭 부품명칭 부품번호 비고
노즐판스프링 PLATE,SPRING KV7-M8171-0 0X
노즐판스프링고정용나사 BOLTHEX.SOCKETHEAD 90115-02J006 M2xL6
이젝터필터 FILTER K46-M8527-C0X
이젝터O 링 O-RING 90990-17J008
와셔 WASHER,PLAIN 90990-28J002
1-4
1

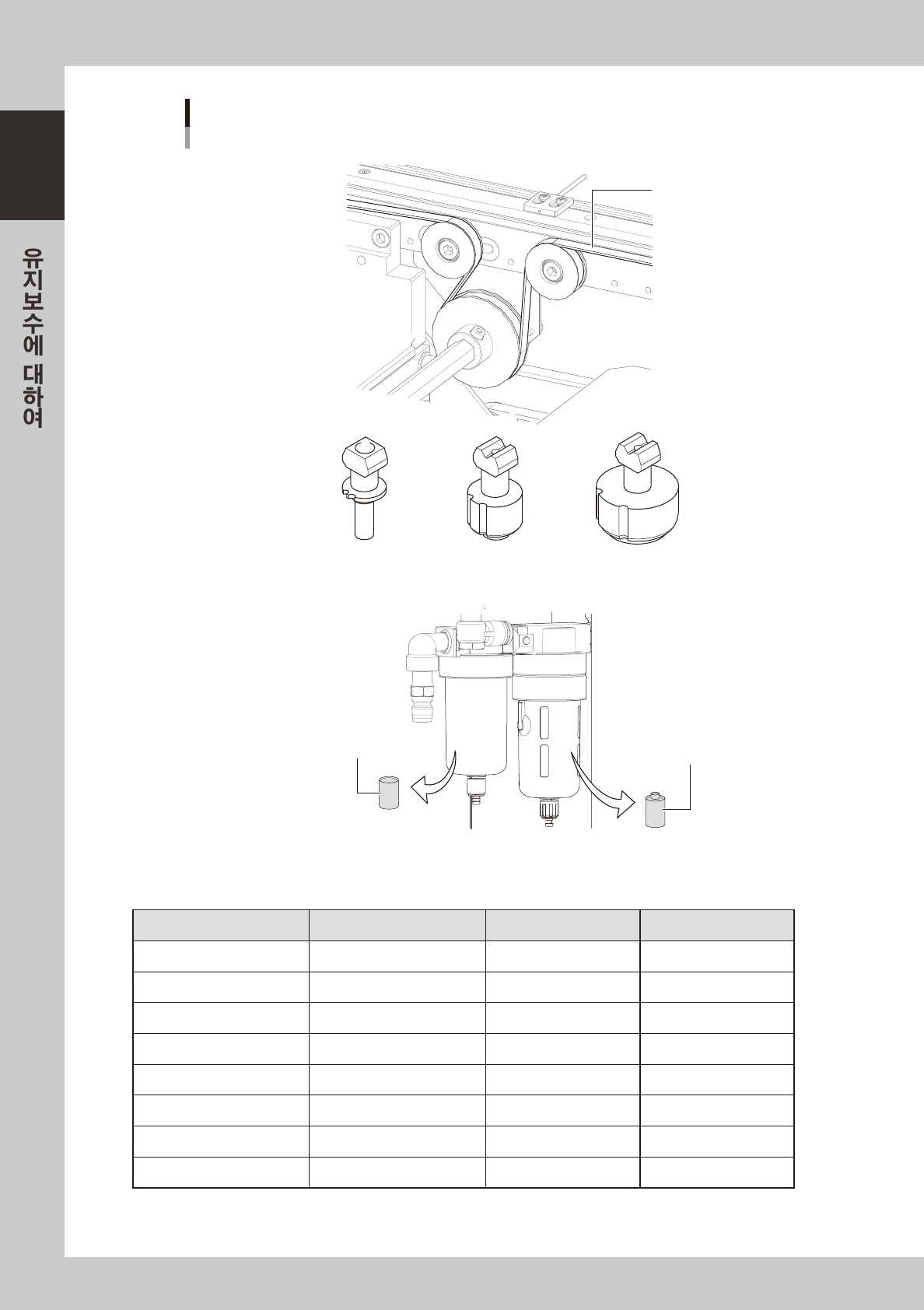

소모품
옵션 구입품
컨베이어 벨트
에어필터
엘리먼트
오일/미스트 필터
엘리먼트
■ 컨베이어 벨트
Type63A Type64A Type65A
■ 노즐
■ 에어/미스트 필터
57101-N 8 - 00
■ 소모품 리스트
옵션구입품
명칭 부품명칭 부품번호 비고
컨베이어벨트 ( 표준 ) BELT1,CONVEYOR KLD-M9117-00X L=2352mm
63A노즐 NOZZLE63A KV7-M7730-00X 교환후정밀도확인필요
64A노즐 NOZZLE64AASSY. KV7-M7 740-A0X 교환후정밀도확인필요
O-RING O-RING 90990-17J013 64A 노즐용
65A노즐 NOZZLE65AASSY. K V7-M7750-A0X 교환후정밀도확인필요
O-RING O-RING 90990-17J015 65A노즐용
에어필터엘리먼트 FILTERELEMENT KG7-M85 01-40X
오일 / 미스트필터엘리먼트 MISTFILTERELEMENT KG7-M85 02-40X
1-5
1
2.1.2 교환부품 ( 고장시 )
다음의 부품은 , 고장시 필요에 따라 교환합니다 .
교환부품
고장시(V2헤드의 예)
블로우 밸브
솔레노이드 밸브
이젝터 BIT
교환용 플래그
필터 교환용 플래그
컨베이어 유니트용 밸브
57102-N8-00
■ 교환부품 리스트
명칭 부품명칭 부품번호 비고
이젝터 BIT BIT KJH-M71G4-01X 이젝터교환용 BIT
솔레노이드밸브 VALVE KGA-M7111-H0X 이젝터 & 블로우오퍼레이트용
청소용블로우밸브 VALVESPARE1 K W6-M711J-00X 청소블로우오퍼레이트용
컨베이어유니트용밸브 VALVE(SPARE) KHW-M8582-40X 컨베이어유니트용
