1.2.2 기판 클램프의 상태확인
기판의 클램프 상태에 관하여 하기의 항목을 확인하여 주십시오 .
1.기판클램프했을때에 ,기판에반동현상이없을것 .
2.기판클램프했을때에 ,기판누름플레이트와기판과
의사이에틈새가없을것 .
3.기판클램프했을때에 ,컨베이어레일상면과기판과
의단차가발생하지않을것 .
4.기판클램프유니트의동작이원활할것 .
57304 - N 8 -00
1.2.3 기판클램프 동작의 확인
1
「장치」-「컨베이어」탭을 선택합니다 .
2
[ 컨베이어폭 ] 버튼을 눌러서 기판폭을
입력합니다 .
컨베이어폭변경대화창의「변경후의컨베이어폭」
란에기판폭을입력하고[OK] 버튼을눌러주십시
오 .컨베이어가지정된폭으로이동합니다 .
3
기판두께를 입력합니다 .
[ 푸쉬업 ] 버튼을누르면 ,대화창이표시됩니다 .
[ 두께 ] 란에기판두께를입력하고[OK] 버튼을눌
러주십시오 .
4
[ 기판 클램프 ] 버튼을 눌러서 기판을
클램프합니다 .
5
재차 [ 기판 클램프 ] 버튼을 누르면
기판이 언클램프 됩니다 .
5830 2 -N8 -0 0
“Step4,5”의 기판클램프•언클램프를 반복해서
실행하여 , 동작이 안정되어 있는지 확인합니다 .
클램프 상태의 확인
기판누름과의 틈새가 없을 것.
클램프시, 단차가 없는 것을 확인한다.
클램프와 언클램프를
실행해서, 확인한다.
동작의 확인
Step 2-5
Step2
Step3
Step4, Step5
3-6
3
2. 매월
여기에서는점검후의청소및급유를중심으로실행합니다 .청소후의급유가필요한부분에대해서는 ,「제 4 장
급유개소일람」을참조해주십시오 .
c
주의
구리스의사용에관해서는 ,제 1 장「2.2.2급유공구
•
구리스」의취급헤관한주의사항을읽어주십시오 .
2.1 헤 드부
2.1.1 노즐 에어경로의 청소
█
준비물
•
에어블로우툴 ( 옵션구입품 )
c
주의
에어블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
e
1
노즐을 분리합니다 .
비상정지버튼을눌러서 ,노즐을분리하여주십시
오 .작업을안전하게하기위해 ,반드시장비를
비상정지상태로하여주십시오 .
2

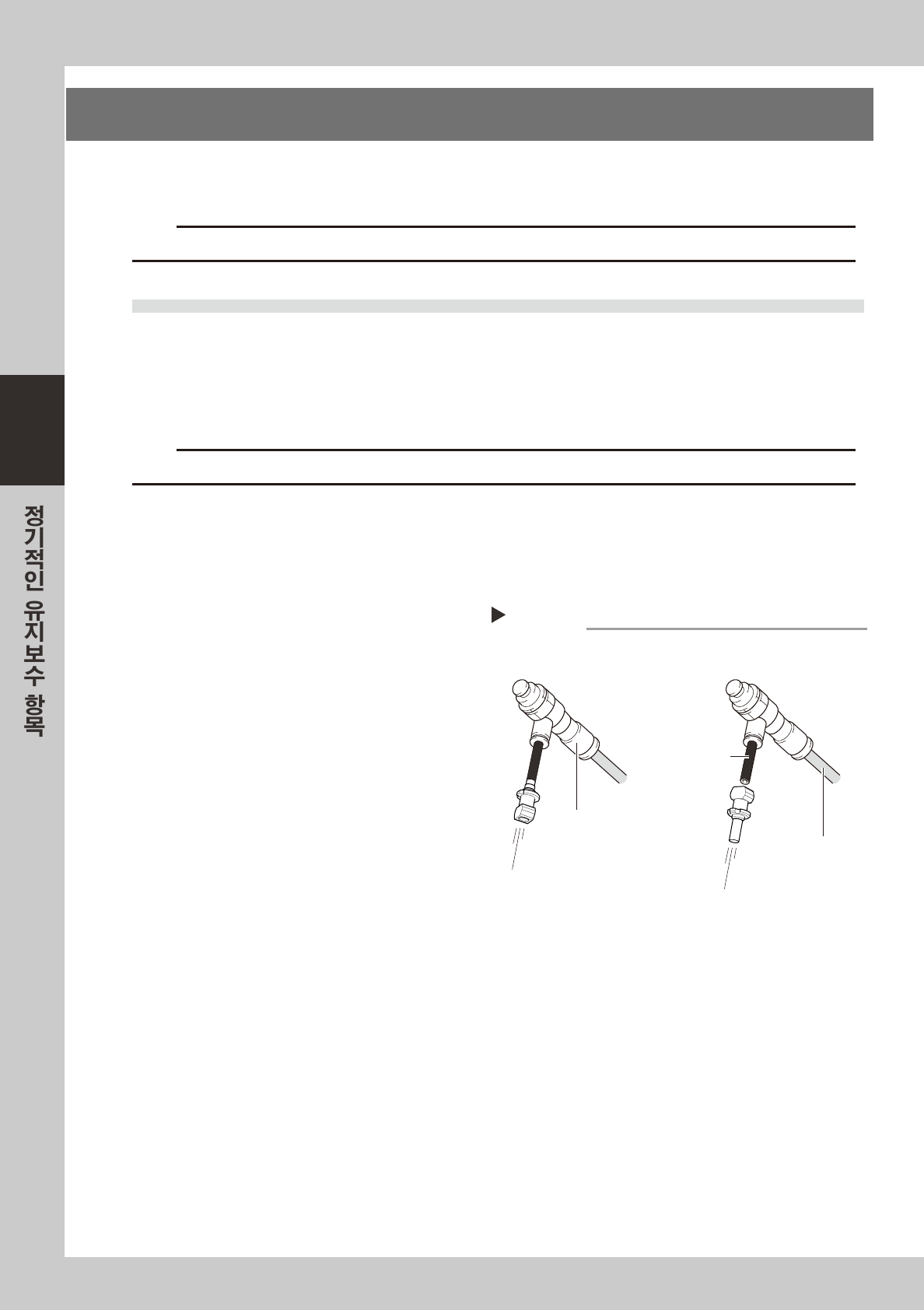

노즐 구멍을 에어블로우 합니다 .
노즐내부를노즐의양사이드에서에어블로우툴
로블로우해주십시오 .
57305-N8-0 0
에어 블로우
Step 2
노즐 선단측을 끼워서 블로우
에어튜브(검정색)
에어블로우 툴
(옵션)
에어튜브(주황색)
에어공급부
노즐 장착측에서 블로우
3-7
3
2.2 X, Y, W 축부
X, Y, W 축의 볼스크류와 가이드를 점검해 주십시오 . 점검 포인트는 다음과 같습니다 .
n
요점
X, Y 축에는 구리스 비산방지 커버가 부착되어 있습니다 . 점검시에는 후술의「구리스 비산방지 커버의 분리방법」을 참조해
서 커버를 떼어내고 점검작업을 실시하여 주십시오 .
점검 포인트
1. 볼스크류 및 리니어 가이드상에 이물질이 부착되어 있지 않는가 ?
볼스크류및리니어가이드상에칩등이튀어서부착되어있는지확인하여주십시오 .
2. 볼스크류 및 리니어 가이드상의 구리스 상태는 적절한가 ?
구리스가흘러내리거나튀어서전혀묻어있지않거나 ,또는변색되어굳어있지않은지상태를확인하여주십시오 .
e
3. 볼스크류에서 이상한 소리는 나지 않는가 ?
비상정지버튼을누른상태에서 ,X 축또는Y 축을손으로밀어봐서이상한소리가나지않는지확인하여주십시오 .
대처방법
1.칩등이끼이게되면볼스크류및가이드를손상시키는원인이되므로 ,부착되어있을경우는구리스채닦아내거나핀
셋등으로제거하여주십시오 .
2.후술의「청소
•
급유」방법을참조해서구리스업을해주십시오 .
3.상기의1. 과2. 의대처방법을실행해도이상한소리가날경우에는야마하또는대리점으로연락해주십시오 .
c
주의
이음이발생할경우에는 ,대리점또는야마하로연락해주십시오 .자체적인분해청소는보증대상이안됩니다 .
