3-16
3
6
수동으로 푸쉬업 유니트를 상하로 동작
시킵니다 .
비상정지를해제하고 ,수동으로푸쉬업유니트를
몇번정도상하로동작시켜서 ,구리스가골고루
도포되면 ,푸쉬업유니트를상승시킨상태로놔둡
니다 .
e
7
여분의 구리스를 손가락으로 제거합니
다.
비상정지버튼을누른후 ,여분의구리스를손가락
으로제거합니다 .
재차푸쉬업유니트를수동조작으로몇번정도
상하로움직여서문제가없으면유니트를하강시
켜주십시오 .
8
푸쉬업 플레이트를 원상태로 장착합니
다.
Step2 와반대순서로장착해주십시오 .
c
주의
푸쉬업플레이트는무거우므로 ,취급시에는충분히주의해
주십시오 .
3-17
3
3. 3 개월
3.1 헤 드부
여기에서는 , V2 헤드 장비를 예로 설명합니다 .
3.1.1 이젝터 필터의 청소
•
교환
공급에어의 상태와 가동시간에 따라 다릅니다만 , 보통 3 개월 간격으로 이젝터 필터 ( 이후 , 필터라고 부름 )
를 점검하여 주십시오 . 다소 오염되어 있으면 에어블로우 툴로 제거하고 , 그 이상의 경우는 교환하실 것을
권장합니다 .
■ 준비물
•
사각건
•
정밀일자드라이버 ( 옵션구입품 )
•
핀셋
•
에어블로우툴 ( 옵션구입품 )
•
교환부품 ( 제 1 장「2.1.1소모품」참조 )
c
주의
에어블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
n
요점
분실 또는 낙하한 부품이 장비내에 들어가는 것을 방지하기 위해 , 컨베이어 위에 사각건을 깔고 작업해 주십시오 .
1
헤드를 Y 축의 최전방으로 이동시킵
니다 .
[ 장치 ]-「헤드」( 또는「컨베이어」)탭화면의[ 축
이동 ]버튼을눌러서「축이동」화면을열고 ,헤드
를Y 축의최전방으로이동시켜주십시오 .
참고
이젝터는 헤드의 우측에 있습니다 . 헤드를 최전방으로 이동
시키면 필터의 점검을 하기 수월합니다 . ( 점검은 장비의
앞쪽에서 합니다 .)
e
2
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
3
필터 캡을 분리합니다 .
일자정밀드라이버로캡을풀어서분리하여주십
시오 .
57318-N8-0 0
4
필터를 청소합니다 .
핀셋등으로필터를빼내고 ,필터의오염정도가
적으면 ,에어블로우툴로청소하고이젝터안으로
끼웁니다 .
n
요점
더러움이 심하거나 변색된 경우에는 , 필터를 새 것으로 교
환합니다 . 장비의 가동시간에 따라 다릅니다만 , 필터 교환
의 기준은 3 개월에 1 번입니다 .
필터캡을 분리한다
Step 3
이젝터 유니트
필터캡
O링
필터
3-18
3
5
필터를 장착합니다 .
1. 필터캡에필터와O 링을끼워서이젝터안으
로삽입합니다 .
2. 일자정밀드라이버로필터캡을우측으로돌려
서잠궈주십시오 .
c
주의
필터를장착할때에 ,매니폴드와필터캡과의사이에O 링이
빠져나오지않도록주의하여주십시오 .

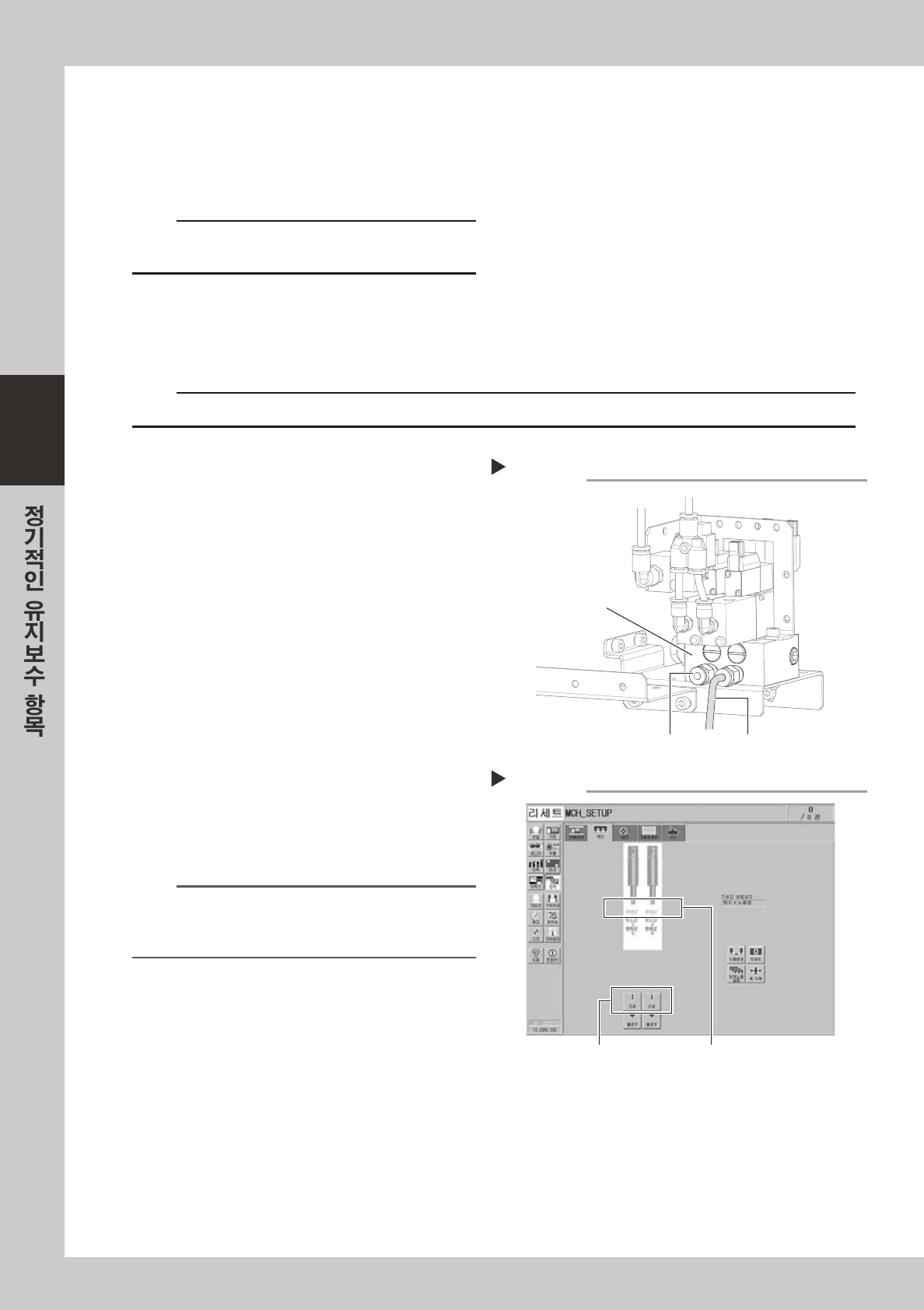

3.1.2 이젝터 진공압력의 점검
각 이젝터의 진공레벨을 확인하고 , 상태를 판단합니다 .
c
주의
배기블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
2
이젝터 하단의 조인트로부터 에어호스
를 빼냅니다 .
이젝터유니트하단의조인트로부터모든에어호
스를빼주십시오 .
57319 - N8- 00
3
각 이젝터의 진공레벨을 확인합니다 .
1. [ 장치 ]-「헤드」탭을선택합니다 .
2. 에어조인트를손가락으로막고 ,[ 진공 ] 버튼
을누릅니다 .모든헤드의에어조인트를같은
식으로실시해주십시오 .
3. 에어조인트의밀폐상태에서의최대값을메모
하고 ,측정참고값이내인지확인해주십시오 .
58305-N8-0 0
■ 이젝터 측정 참고값
밀폐상태 :190 이상
참고
측정 참고값에 도달하지 않을 경우는 , 헤드의 에어경로 ( 스
플라인 샤프트 내 / 이젝터와 스플라인의 에어호스 ) 를
재점검 하고 , 필요에 따라서 청소와 교환을 해 주십시오 .
에어호스의 분리
Step 2
에어호스 에어조인트
이젝터 유니트
진공레벨을 확인한다
Step 3
[진공]버튼 부압 최대값(밀폐상태 최대값)을 확인
