2-3 2 ■ 노즐 을 빼 지 않고 손거 울과 펜라 이트를 사 용 해 서 본다 손거울 멀티 인식카메라 펜라이트 손거울로 확인한다 57 2 01- N 8 - 0 0 c 주의  상기 의확인 을실행 한상 태에 서노 즐의오 염또는노 즐막 힘 이발견 된경 우는 ,즉시제 3 장 「1 . 1노 즐 의점검 과청 소 」의설 명에 따라서노 즐을청 소 하 여주십시 오 .

2-2

1. 노즐상태의 확인

노즐선단에솔더가묻어있거나 ,노즐구멍이막혀있으면흡착에러와인식에러가발생하는경우가있습니다 .

또한 ,노즐의버핑동작 ( 스프링동작 ) 이둔해지면흡장착에러의원인이됩니다 .이러한에러를막기위해 ,각

노즐을정기적으로정검

•

청소하여주십시오 .

1.1 육안으로 확인하기

육안으로 확인하는 방법으로서 하기의 2 종류가 있습니다 .

■ 노즐을 빼내어 확대경으로 확대해서 본다

노즐 선단부

노즐 구멍에 부착물이 있다

노즐 선단에 부착물이 있다

노즐구멍

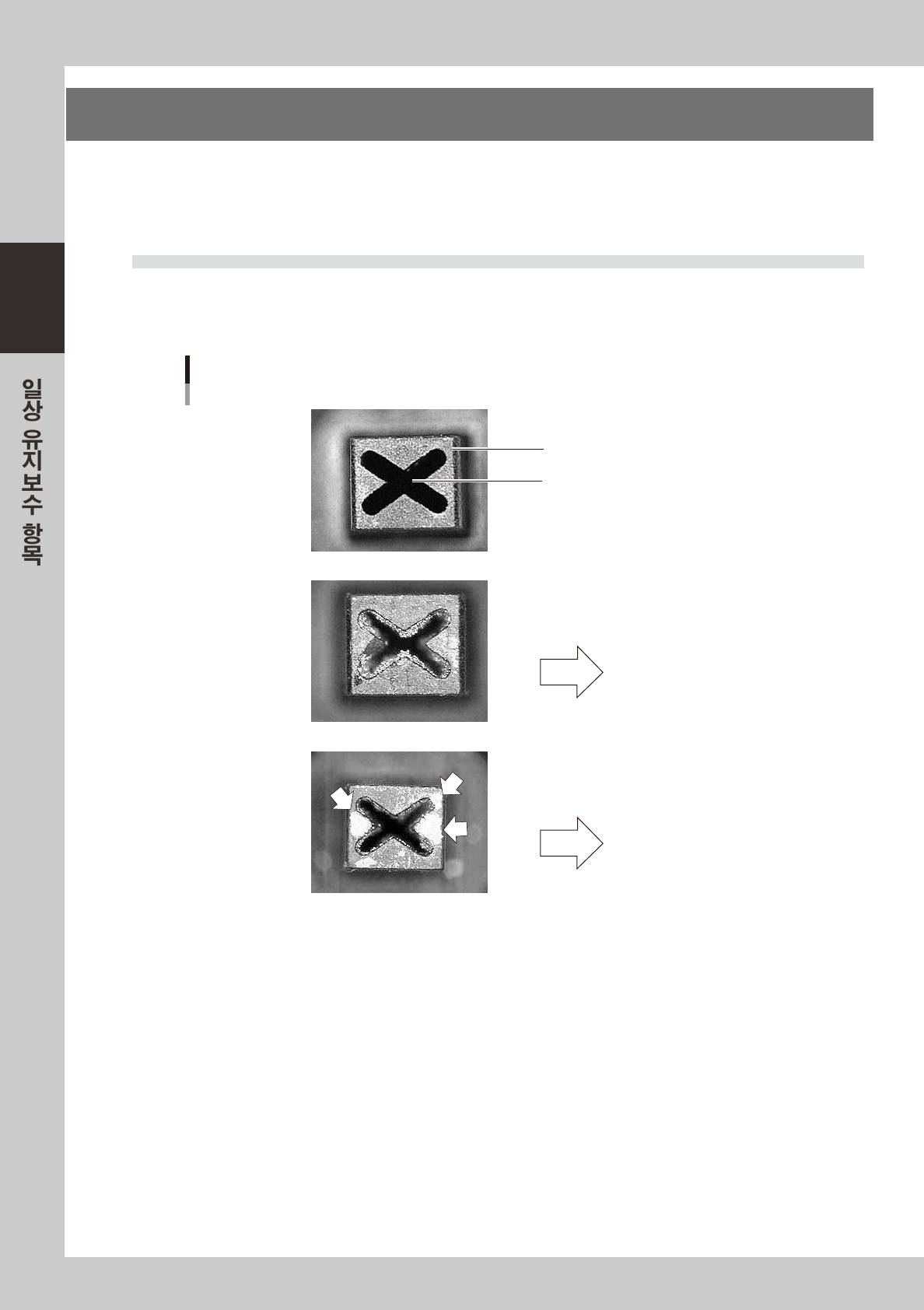

노즐상태의 예

◆ 정상인 상태

◇노즐막힘 상태 (NG)

흡장착 에러의 원인

오인식의 원인

◇ 선단이 빛나고 있는 상태 (NG)

5720 0- N8 - 0 0

2-3

■ 노즐을 빼지 않고 손거울과 펜라이트를 사용해서 본다

손거울

멀티 인식카메라

펜라이트

손거울로 확인한다

57 2 01-N 8 - 0 0

주의

상기의확인을실행한상태에서노즐의오염또는노즐막힘이발견된경우는 ,즉시제 3 장「1.1노즐의점검과청소」의설명에

따라서노즐을청소하여주십시오 .

2-4

2. 피더 플레이트의 청소

피더플레이트상에칩과이물질이떨어져있으면 ,피더를세팅할때사이에끼여서흡착위치의이탈을발생시키

는원인이됩니다 .이것을막기위해정기적으로점검

•

청소할것을권장합니다 .

█

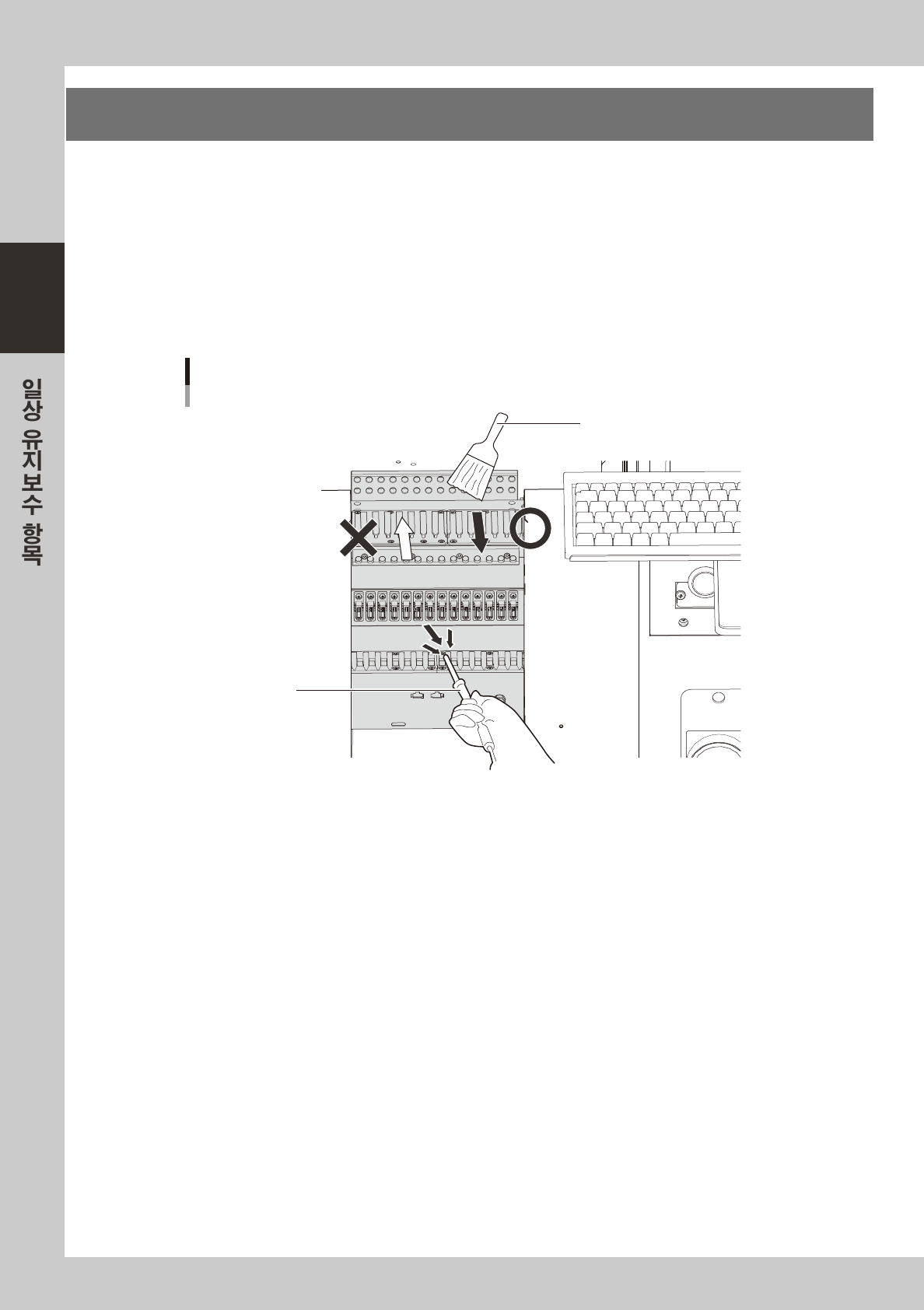

브러시로 청소

옵션구입품의브러시를사용해서다음과같이청소해주십시오 .

█

버큠 ASSY 로 청소

옵션구입품의버큠 ASSY(KHY-M88V0-A0X) 를장비정면의에어커넥터에접속해서 ,잔먼지를흡입하듯이청소해

주십시오 .

피더 플레이트의 청소

청소용 브러시

버큠ASSY

57202- N 8 -00
