3-1
3
1. 매주
여기에서는매주간격으로실행하는점검
•
청소를중심으로설명합니다 .
1.1 헤 드부
1.1.1 타입 63A 노즐의 청소
■ 준비물
•
에어블로우툴 ( 옵션구입품 )
•
이소프로필알코올
•
얇은브러시 ( 칫솔등 )
c
주의
에어블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
e
1
노즐을 탈착합니다 .
비상정지버튼을누르고 ,헤드로부터노즐을빼
주십시오 .작업을안전하게하기위해 ,반드시장
비를비상정지상태로해주십시오 .
2
노즐을 세척합니다 .
이소프로필알코올에담궈서얇은브러시로닦아
주십시오 .
3
에어 블로우합니다 .
노즐내부를에어블로우툴등으로블로우해주십
시오 .
57300-N8-00

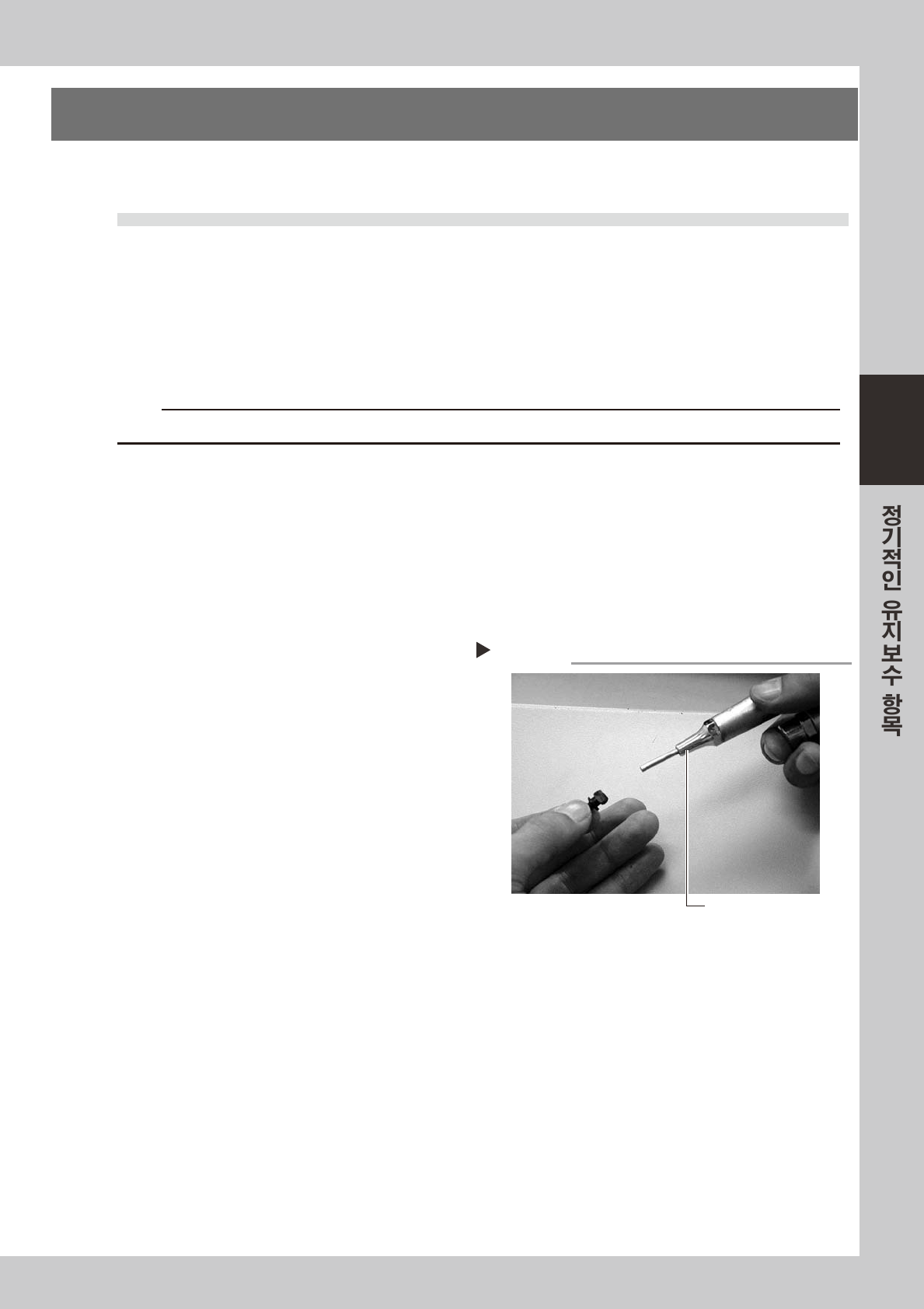

노즐안의 에어블로우
Step 3
에어블로우 툴
3-2
3
1.1.2 타입 64A, 65A 노즐의 청소
■ 준비물
•
에어블로우툴 ( 옵션구입품 )
•
이소프로필알코올
•
얇은브러시 ( 칫솔등 )
•
헝겊 ( 깨끗한것 )
•
일자정밀드라이버
c
주의
에어블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
e
1
노즐을 분리합니다 .
비상정지버튼을누르고노즐을분리해주십시오 .
작업을안전하게하기위해반드시장비를비상정
지상태로해서작업해주십시오 .
2
O 링을 분리합니다 .
O 링에흠집이나지않도록주의하면서노즐선단
의O 링을일자정밀드라이버등으로분리해주십
시오 .
57 301-N8 - 0 0
3
노즐을 세척합니다 .
노즐을이소프로필알코올에담궈서 ,얇은칫솔
등으로닦아주십시오 .O 링은깨끗한헝겊으로
닦아주십시오 .
c
주의
노즐에장착되어있던O 링은이소프로필알코올에담그지
마십시오 .
O 링이늘어나서사용하는데지장이생깁니다 .
4
에어블로우를 합니다 .
노즐내부를에어블로우툴로블로우해주십시오 .
5
노즐을 원위치로 되돌립니다 .
노즐선단에O 링을끼우고 ,노즐을원위치로되
돌려주십시오 .
n
요점
O 링이 열화되거나 흠집이 난 경우는 교환해 주십시오 .

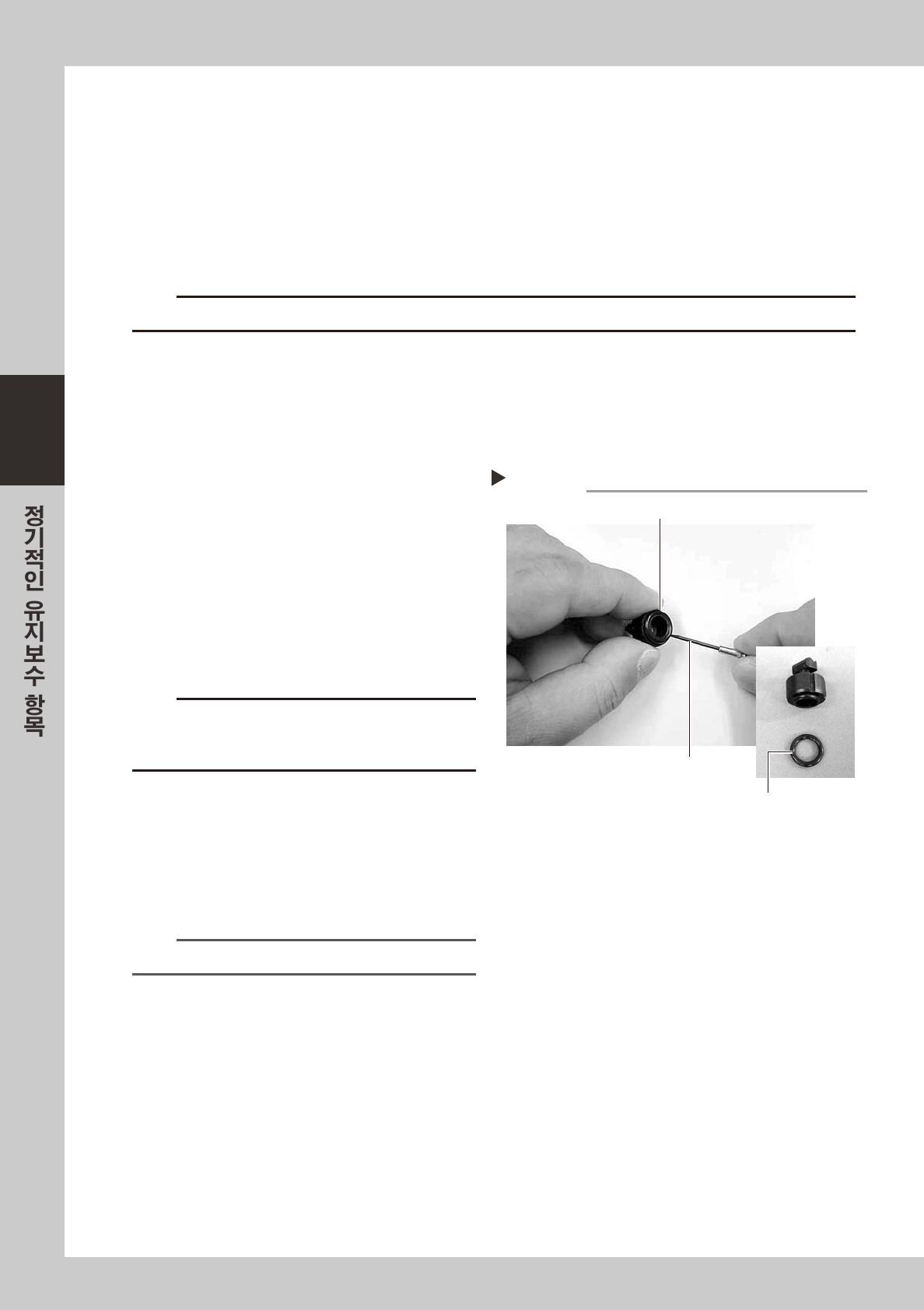

노즐에서 O링을 분리
Step 2
일자 정밀 드라이버
분리된 O링
O링을 분리
3-3
3
1.1.3 노즐 유지력의 점검
노즐판스프링의유지력상태를정기적으로점검해주십시오 .
• 노즐 판스프링의 유지력이 안정되지 않으면 , 흡착 , 인식 , 탑재 등에 악영향을 미칩니다 .
• 롤러 락 부분에 반동이 있으면 , 노즐 유지력에 악영향을 미칩니다 .
• 롤러가 손상되면 , 인식 에러의 원인이 될 가능성이 있습니다 .
■ 노즐 판스프링과 롤러의 점검 포인트
노즐홀더로부터노즐을탈착시켜서 ,다음항목을점검하여주십시오 .
•
노즐유지력이충분할것 .
• 노즐을 장착한 상태에서 , 판 스프링과 롤러 및 롤러와 노즐과의 틈새가 없을 것 .
•
노즐판스프링이변형되어있지않을것 .
• 나사가 느슨하지 않을 것 .
•
롤러에손상이없을것 .
노즐 판 스프링의 확인
나사가 느슨하지 않을 것
변형되어 있지 않을 것
틈새가 없을 것
5730 2 - N 8 -00
c
주의
상기의점검포인트에문제가있을때는 ,제 5 장「1.1노즐판스프링의교환」을참조해서판스프링을교환하여주십시오 .
교환할경우는 ,반드시1 대 1( 쌍으로 )로하여주십시오 .
