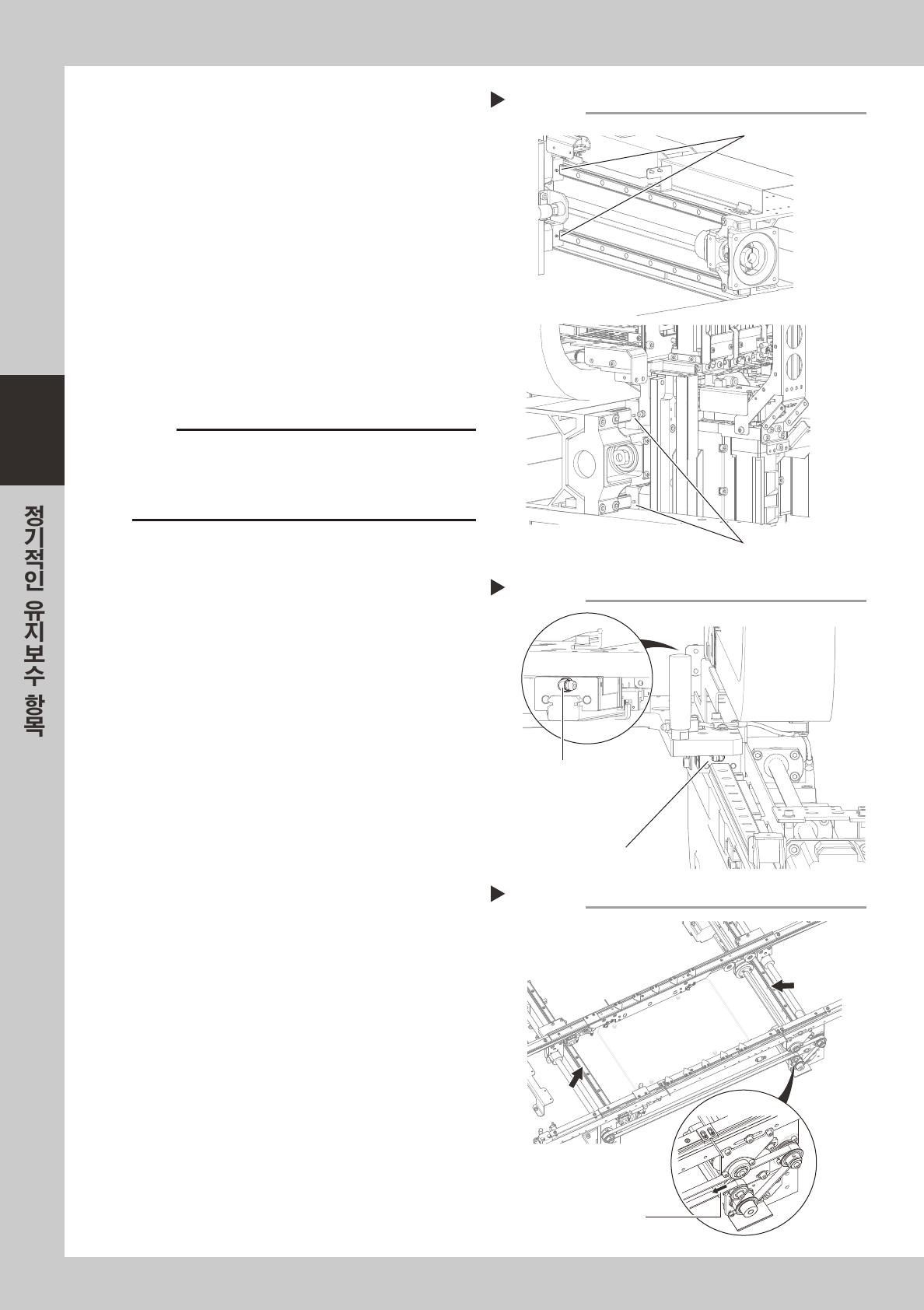

3-12
3
3
구리스를 주입합니다 .
1. X 축
구리스건을사용해서 ,X 축가이드용구리스
니플로부터지정구리스 (NSL) 를주입합니다 .
구리스니플은 ,헤드부뒷쪽의좌우에2 개씩
( 상하가이드의위치에 )있습니다 .
( 합계4 군데 )
57311-N8 -0 0
2. Y 축
구리스건을사용하여 ,Y 축가이드용구리스
니플로부터지정구리스 (NSL) 를주입합니다 .
구리스니플은 ,각Y 축가이드
•
슬라이더전
후에있습니다 .( 합계4 군데 )
노즐의장착은 ,구리스니플방향에맞춥니다 .
57312-N8 - 00
c
주의
Y 축의전후벤트형구리스니플은 ,노즐방향에맞추어구리
스건노즐을똑바로삽입해주십시오 .각도가어긋나면니플
이파손되거나미끄러져서빠져버릴수가있습니다 .신중하
게삽입해주십시오 .
3. W 축
손에지정구리스를묻혀서가이드의표면및
리드홈에균일하게도포해주십시오 .
57313 -N8- 00
4
여분의 구리스를 닦아냅니다 .
손으로축을수차례이동시킨후 ,여분의구리스
를닦아냅니다 .
X축 가이드의 구리스업
Step 3-1
구리스 니플(우)
구리스 니플(좌)
Y축 가이드의 구리스업
Step 3-2
구리스 니플(전)
구리스 니플(후)
W축 가이드의 그리스 도포
Step 3-3
화살표 방향으로 벨트를
돌리면 컨베이어 축이
좁아진다

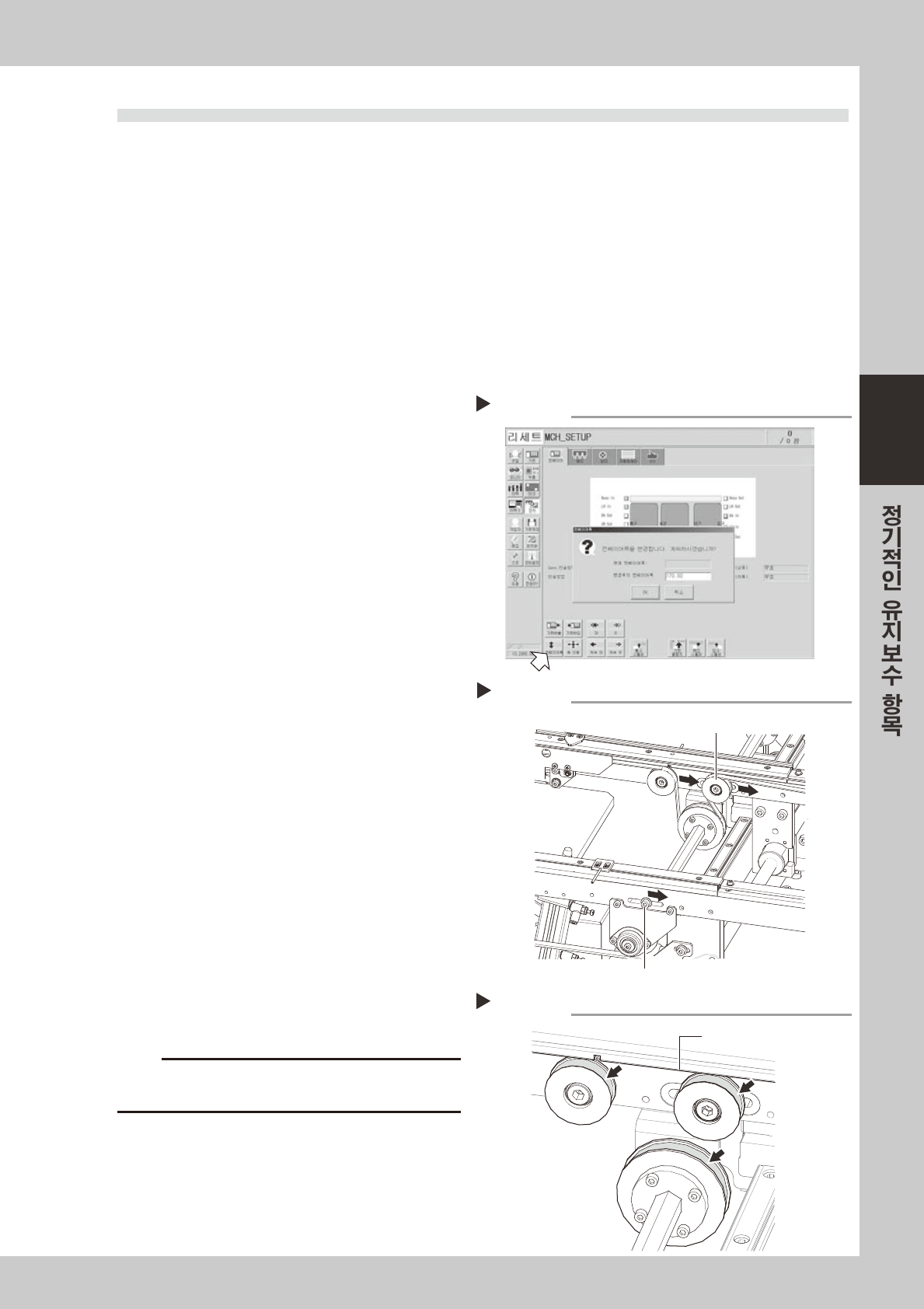

3-13
3
2.3 컨베이어부
2.3.1 컨베이어 벨트의 점검과 청소
컨베이어 벨트의 마모상태를 점검합니다 . 벨트 반송면의 마모가 진행되면 , 미끄러짐이 발생하여 기판이 안
정적으로 반송되지 않습니다 . 따라서 정기적으로 마모상태를 확인할 필요가 있습니다 .
또한 , 벨트의 마모에 의해 컨베이어 센서 수광면과 벨트 가이드홈에 마모가루가 쌓여서 오검출 등의 트러블
이나 벨트가 고착되는 문제가 발생할 가능성이 있습니다 .
█
준비물
•
일자드라이버
•
육각렌치 (4mm,5mm)
•
버큠 ASSY( 옵션구입품 )
1
컨베이어 폭을 작업하기 쉬운 폭으로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을눌러서 ,컨베이어폭변
경대화창을표시시킵니다 .
2.「변경후의컨베이어폭」란에공구 ( 일자드라
이버)가들어갈정도의수치를입력하고[OK]
버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
5830 3 -N8 -0 0
e
2
반송벨트의 텐션을 느슨하게 합니다 .
비상정지버튼을누른후,육각렌치4mm 와5mm
를사용해서 ,벨트텐션을느슨하게해주십시오 .
57314 - N8- 00
3
컨베이어 벨트를 분리합니다 .
풀리와기판가이드부의벨트틈새로부터컨베이
어벨트를빼주십시오 .
4
컨베이어 벨트 반송면의 마모를 확인합
니다 .
Step3 에서분리한컨베이어벨트반송면의마모
상태를확인해주십시오 .
5
기판 가이드부의 벨트홈과 풀리를 청소
합니다 .
벨트홈및센서검출면의마모가루는버큠 ASSY
로흡입해주십시오 .
컨베이어의반송벨트용풀리등도청소해주십시
오.
57315-N8-0 0
c
주의
가끔벨트의마모가루가풀리표면에검게붙어있는경우가
있습니다 .이럴때에는 ,금속훼라로긁어내주십시오 .
컨베이어 폭의 변경
Step 1
Step 2
벨트텐션을 느슨하게 한다
텐션 볼트
텐션 풀리
벨트 홈의 청소
Step 5
벨트 홈

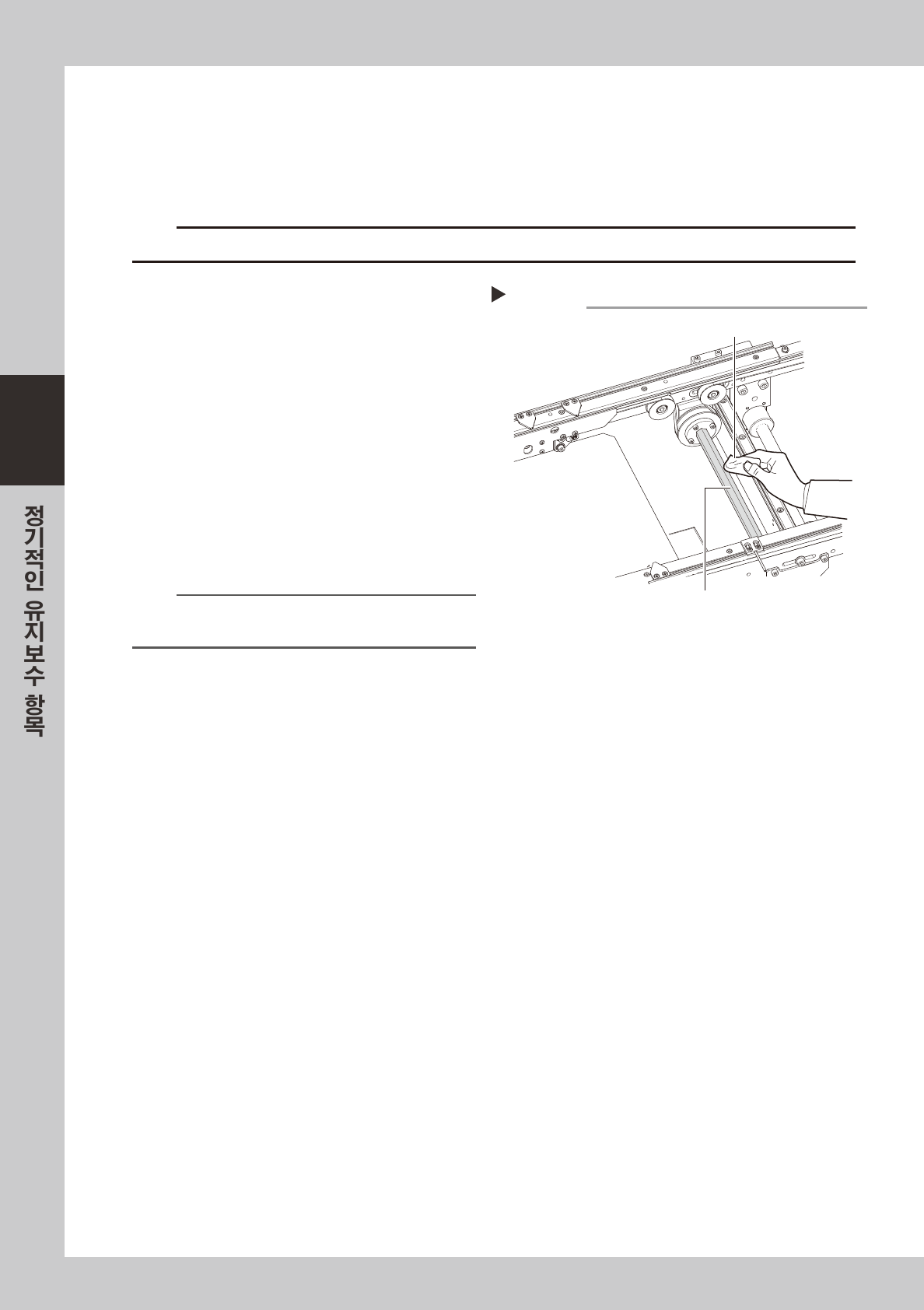

3-14
3
2.3.2 6 각 스플라인의 청소
•
급유
█
준비물
•
종이와이퍼 ( 먼지가나지않는것 )
•
지정구리스 :NSL
c
주의
구리스를사용할경우는 ,반드시보호안경과보호장갑을착용해주십시오 .
e
1
6 각 스플라인부를 청소합니다 .
1. 수동조작으로기판폭을최대로설정한후 ,비
상정지상태로합니다 .
2. 6 각스플라인전체를먼지가나지않는종이
와이퍼 ( 크린룸용 )등으로오래된구리스나
더러움을제거합니다 .
3. 비상정지를해제하고 ,기판폭을좁혀서남은
다른부분의오래된구리스나더러움도제거합
니다 .
57316 -N8- 0 0
2
구리스를 도포합니다 .
손에지정구리스 (NSL) 를묻혀서6 각스플라인
의표면에균일하게도포해주십시오 .
n
요점
Step1 과 같은 식으로 기판폭을 조정해서 6 각 스플라인
전체를 균일하게 도포해 주십시오 .
6각 스플라인의 청소
Step 1
종이 와이퍼
6각 스플라인
