3-22 3 3. 1 . 6 부압상태의 확인 스플 라인 샤프 트의 세 척 이 완 료되면 , 부압 확인을 실 행 합니다 . 1 조립한 후의 확 인작 업을 합니 다 . 1 . 헤 드 는노 즐이없 는상 태 로해둡니 다 . 2. [ 장 치 ] - 「헤드 」탭화 면 을열 고 ,[ 진공 ] 버 튼을눌러서부 압 을발생 시키 고 ,화면에표시 되 는 「최대 값」의수치 를확인해…
3-21
3
6
클리닝 키트를 준비합니다 .
1. 클리닝키트의용기에IPA( 이소프로필알코
올 ) 를넣습니다 .
2. 작업위치의바로아래에종이컵이나트레이를
놓아둡니다 .
c
주의
IPA( 이소프로필알코올 )이외의용액은사용하지마십시오 .
7
스플라인 샤프트 내부를 세척합니다 .
1. 스플라인샤프트에클리닝키트의노즐을삽입
합니다 .
2. IPA 를주입해서스플라인샤프트의에어경로
를씻어냅니다 .
57322 - N8- 0 0
8
스플라인의 에어경로를 블로우합니다 .
1. 에어블로우툴 ( 옵션구입품 ) 을준비해서 ,장
비정면의에어커넥터에접속합니다 .
2. 스플라인샤프트의선단부에헝겊을대면서에
어블로우툴로스플라인샤프트안을에어블
로우합니다 .
스플라인샤프트로부터흘러나오는IPA 가깨
끗해질때까지Step7~Step8 의작업을반복
합니다 .
3. 스플라인샤프트선단의헝겊에오염물이나오
지않는것을확인한후 ,Step5 를참고해서
에어조인트를장착해주십시오 .
57323 - N 8 -00
9
작업을 반복합니다 .
Step3~Step8 의작업을반복해서 ,모든헤드의
스플라인샤프트안을세척해주십시오 .
0
헤드를 원상태로 합니다 .
Step2 에서Step5 와는반대순서로헤드를원상
태로되돌려주십시오 .
스플라인 샤프트의 세척
Step 6
클리닝 키트의 노즐
스플라인 샤프트클리닝 키트의 펌프
스플라인 샤프트내의 에어 블로우
Step 8
에어블로우 툴
3-22
3
3.1.6 부압상태의 확인
스플라인 샤프트의 세척이 완료되면 , 부압확인을 실행합니다 .
1
조립한 후의 확인작업을 합니다 .
1. 헤드는노즐이없는상태로해둡니다 .
2. [ 장치 ]-「헤드」탭화면을열고 ,[ 진공 ] 버
튼을눌러서부압을발생시키고 ,화면에표시
되는「최대값」의수치를확인해주십시오 .
하기의기준값을바탕으로확인하여주십시
오.
5830 9 -N 8 - 00
2
노즐을 원상태로 장착합니다 .
손으로노즐을헤드에장착하여주십시오 .
■ 스플라인 에어경로의 기준값
개방상태 :70 이하
밀폐상태 :190 이상
n
요점
스플라인 에어경로의 수치는 , 진공압을 이용한 수치입니다 .
에어원과 환경에 따라서 수치가 다소 다르므로 , 유지 보수시의 참고값으로 해 주십시오 .

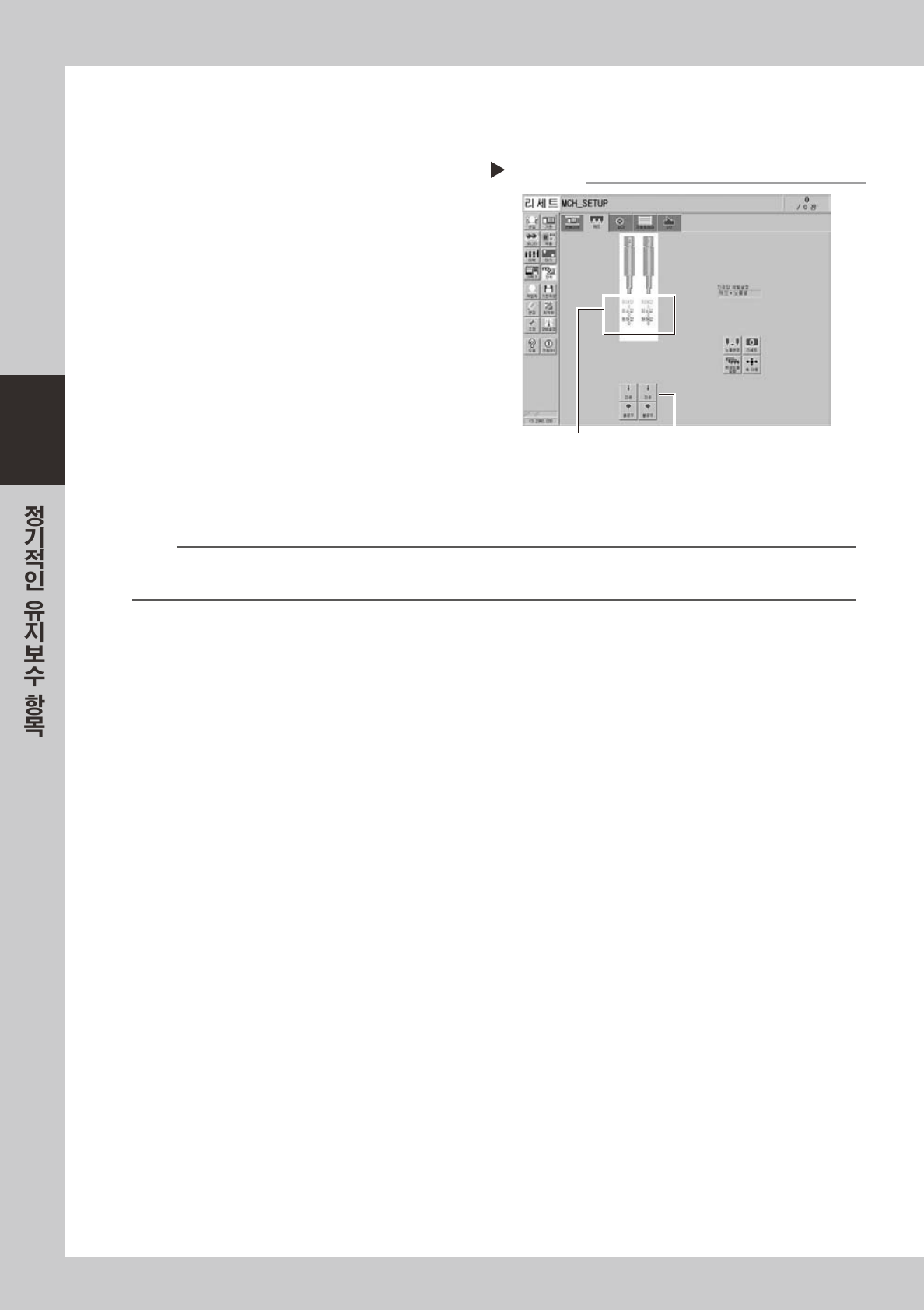

부압의 확인
Step 1
[진공] 버튼최대값을 확인
3-23
3
3.1.7 Z, CZ 축 볼스크류의 청소
•
급유
█
준비물
•
종이와이퍼 ( 먼지가나지않는것 )
•
지정구리스 :NSL
•
사각건
c
주의
구리스를사용할경우는 ,반드시보호안경과보호장갑을착용해주십시오 .
c
주의
구리스의사용에관해서는 ,제 1 장「2.2.2급유공구
•
구리스」의취급에관한주의사항을읽어주십시오 .
e
1
작업 준비를 합니다 .
1. 사각건을컨베이어위에깔아둡니다 .
2. 노즐을전부탈착시킵니다 .
3.「EMERGENCYSTOP」버튼을눌러서장비
를비상정지상태로합니다 .
2
볼스크류를 청소합니다 .
1. Z 축을상승단까지이동시켜주십시오 .
2. 볼스크류전체를종이와이퍼로닦습니다 .
5732 4 - N 8 -00
c
주의
볼스크류의홈도깨끗하게닦아주십시오 .
3
구리스를 도포합니다 .
구리스를손으로볼스크류전체에균일하게도포
해주십시오 .
4
여분의 구리스를 닦아냅니다 .
손으로헤드를수차례움직인후 ,여분의구리스
를닦아주십시오 .
Z, CZ축 볼스크류의 청소
Step 2
Z축 볼스크류
CZ축
볼스크류
종이와이퍼
