4-4 4 2.2.2 Y 축 가 이드와 볼 스 크 류 Y축의 급유개소 Y축 가이드부 구리스 니플 Y축 가이드부 구리스 니플 Y축 볼스크류부 구리스 니플 뒷면 구리스건 ： 손으로 도포： 574 0 3 - N8 - 0 0 급유부위 급유개 소 주기 작 업방법 가 이드 2 1 회 / 매월 구리 스 건 : 표준노즐 볼 스 크류 1
4-3
4

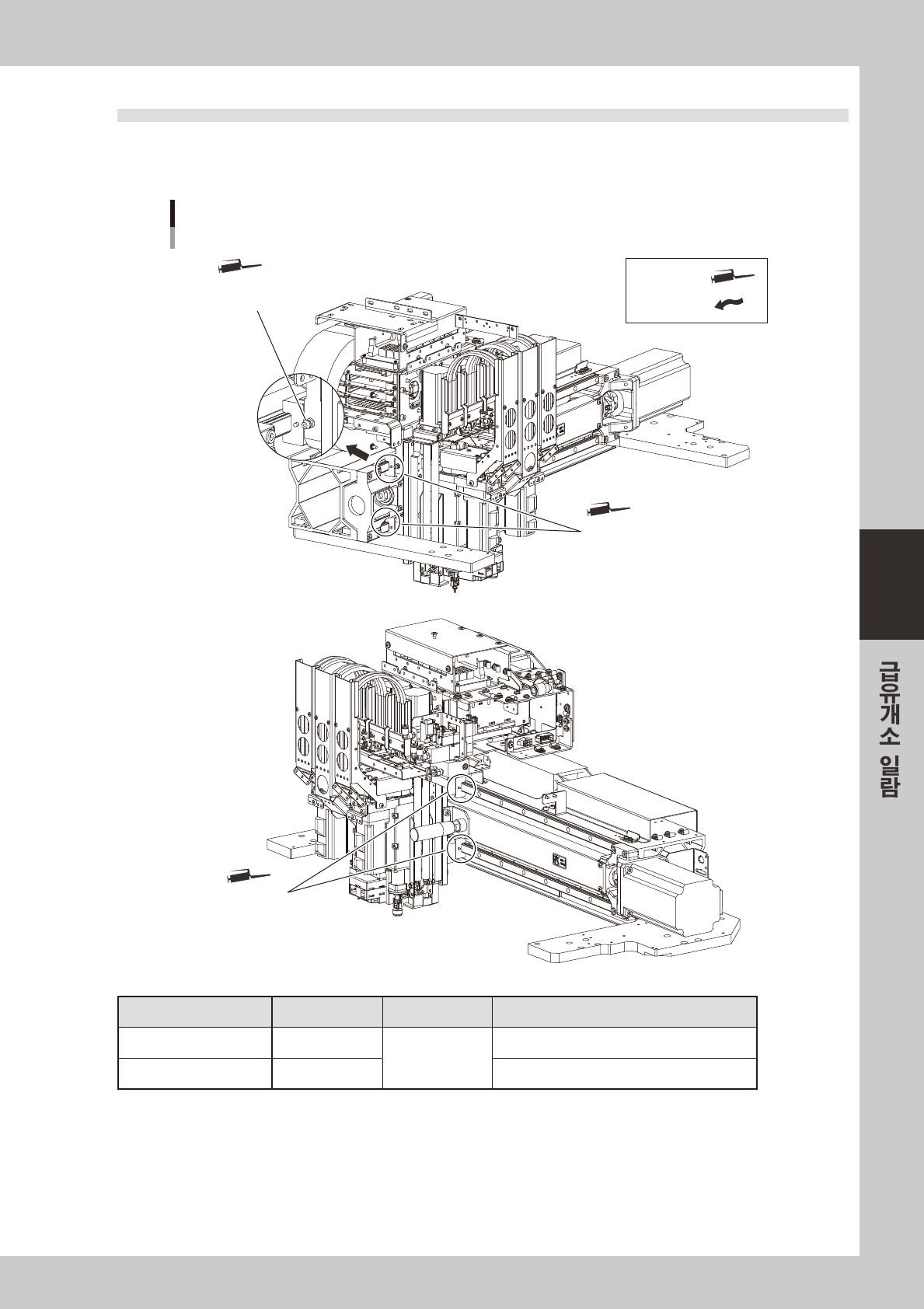

2.2 각 축부
2.2.1 X 축 가이드와 볼스크류
X축 가이드부
X축 가이드부
X축의 급유개소 (V2헤드의 예)
가이드＆볼스크류
구리스 니플 (소) 2군데
구리스 니플 (소) 2군데
X축 볼스크류부
구리스 니플 (대) 1군데
구리스건 ：
손으로 도포：
57402-N8 - 0 0
급유부위 급유개소 주기 작업방법
가이드 4
1 회 / 매월
구리스건 :30°굽은타입노즐
볼스크류 1 구리스건 : 표준노즐
4-4
4
2.2.2 Y 축 가이드와 볼스크류
Y축의 급유개소
Y축 가이드부
구리스 니플
Y축 가이드부
구리스 니플
Y축 볼스크류부
구리스 니플
뒷면
구리스건 ：
손으로 도포：
57403-N8 - 0 0
급유부위 급유개소 주기 작업방법
가이드 2
1 회 / 매월 구리스건 : 표준노즐
볼스크류 1
4-5
4
2.2.3 W 축 가이드와 볼스크류
W축의 급유개소
W축 가이드
W축 가이드
W축
볼스크류
W축
6각 스플라인
W축
볼스크류
구리스건 ：
손으로 도포：
5740 4 -N 8 - 00
급유부위 급유개소 주기 작업방법
가이드 2
1 회 / 매월
손으로도포
볼스크류 2 손으로도포
6 각스플라인 1 손으로도포
