3-15
3

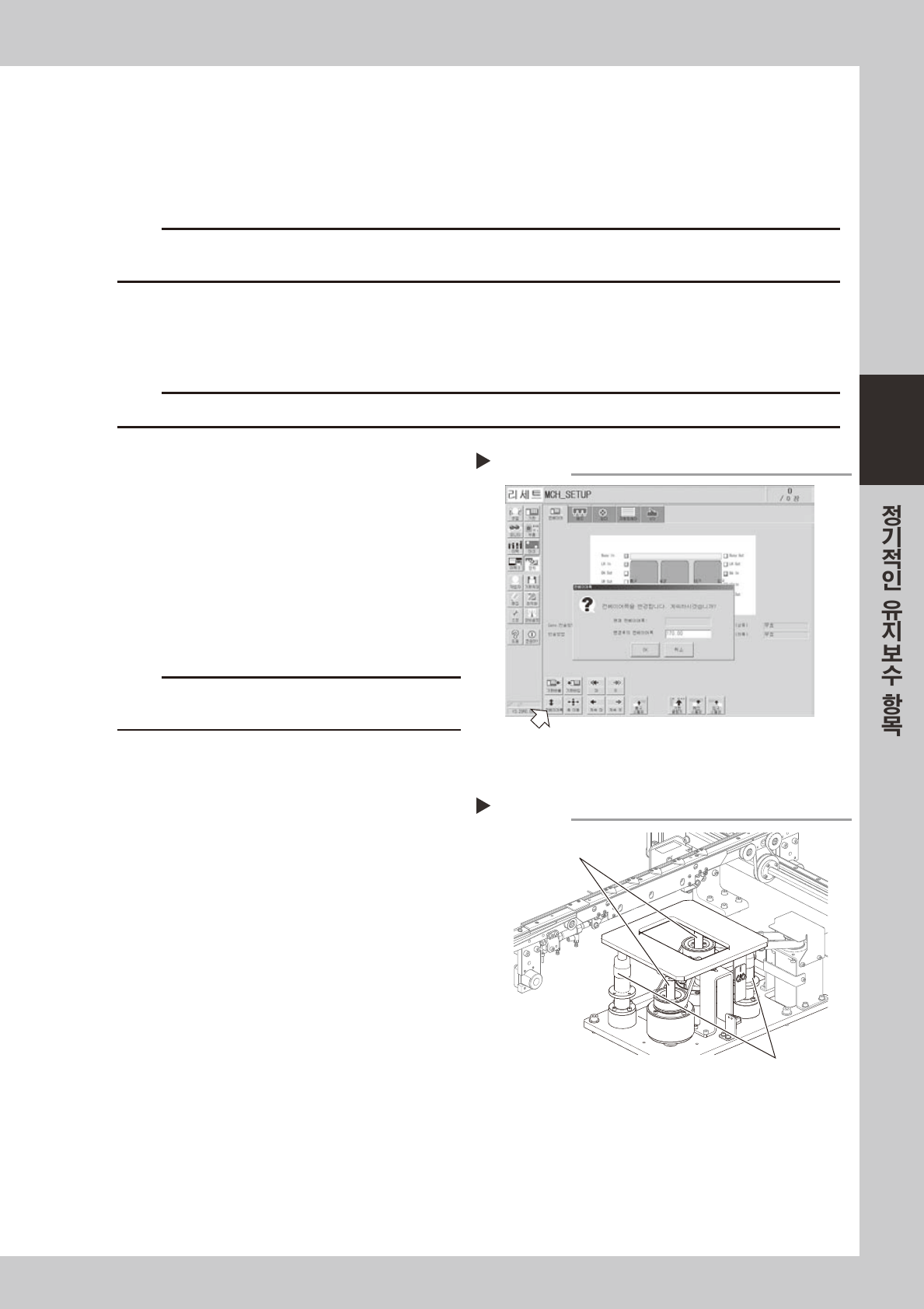

2.3.3 PU 축의 점검
•
청소와 급유 ( 옵션 )
PU 축 ( 푸쉬업 축 ) 은 , 기판 클램프시의 기판휨을 방지하는 역할과 탑재시 기판의 눌림을 방지하는 중요한
축이 됩니다 .
또한 , 부품 탑재시에 기판의 눌림에 의한 탑재 정밀도의 틀어짐을 방지하는 역할도 있으므로 , 정상적으로
기능하도록 정기적인 점검 / 청소를 할 필요가 있습니다 .
c
주의
푸쉬업축의트러블이발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보증대상이안됩니
다.
█
준비물
•
육각렌치 (3mm)
•
지정구리스 :NSL
c
주의
구리스를사용할경우는 ,반드시보호안경과보호장갑을착용해주십시오 .
1
컨베이어폭을 최대폭으로 설정합니다 .
[ 컨베이어폭 ] 버튼을누르면컨베이어폭변경대
화창이표시됩니다 .컨베이어폭에스펙의최대폭
을입력하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
5830 4-N 8- 00
e
2
푸쉬업 플레이트를 분리합니다 .
안전을위해비상정지버튼을누른후 ,푸쉬업플
레이트를육각렌치로분리해주십시오 .
c
주의
푸쉬업플레이트는무거우므로 ,취급시에는충분히주의해
주십시오 .
3
푸쉬업 유니트를 상승시킵니다 .
비상정지를해제하고 ,푸쉬업유니트를수동조작
으로상승시킵니다 .
e
4
오래된 구리스를 손가락으로 제거합니
다.
안전을위해비상정지버튼을누른후,볼스크류 (2
군데 ) 와볼가이드 (2 군데 ) 의오래된구리스를
손가락으로깨끗하게제거해주십시오 .
5
새로운 구리스를 손가락으로 도포합니
다.
볼스크류
새로운구리스를손가락에2cm 정도묻혀서 ,볼
스크류의리드에골고루문질러바릅니다 .
볼가이드
새로운구리스를손가락에2cm 정도묻혀서 ,볼
가이드에골고루바릅니다 .
57317-N8 -00
컨베이어 폭의 입력
Step 1
구리스의 도포
Step 5
볼가이드
볼스크류
3-16
3
6
수동으로 푸쉬업 유니트를 상하로 동작
시킵니다 .
비상정지를해제하고 ,수동으로푸쉬업유니트를
몇번정도상하로동작시켜서 ,구리스가골고루
도포되면 ,푸쉬업유니트를상승시킨상태로놔둡
니다 .
e
7
여분의 구리스를 손가락으로 제거합니
다.
비상정지버튼을누른후 ,여분의구리스를손가락
으로제거합니다 .
재차푸쉬업유니트를수동조작으로몇번정도
상하로움직여서문제가없으면유니트를하강시
켜주십시오 .
8
푸쉬업 플레이트를 원상태로 장착합니
다.
Step2 와반대순서로장착해주십시오 .
c
주의
푸쉬업플레이트는무거우므로 ,취급시에는충분히주의해
주십시오 .
3-17
3
3. 3 개월
3.1 헤 드부
여기에서는 , V2 헤드 장비를 예로 설명합니다 .

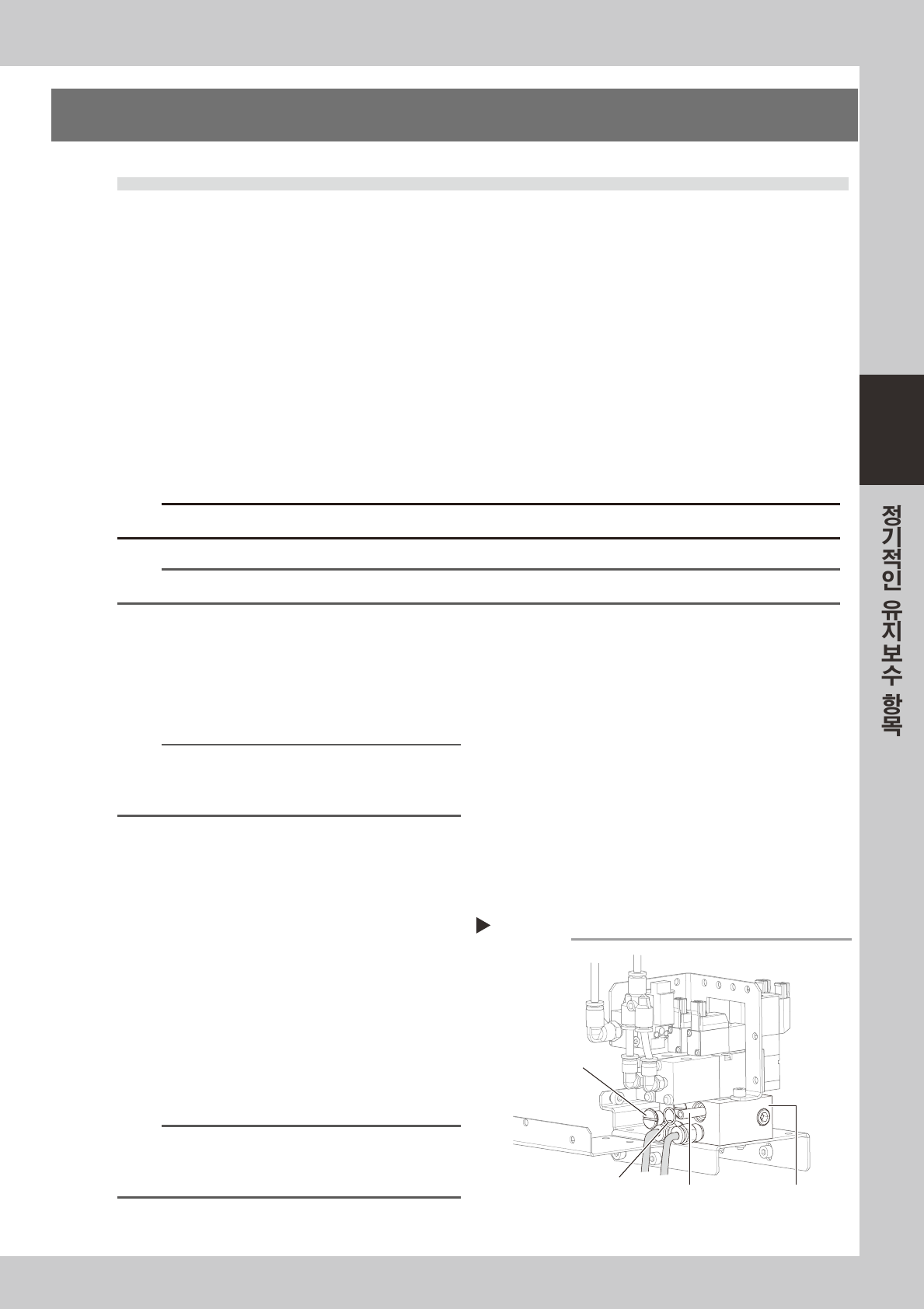

3.1.1 이젝터 필터의 청소
•
교환
공급에어의 상태와 가동시간에 따라 다릅니다만 , 보통 3 개월 간격으로 이젝터 필터 ( 이후 , 필터라고 부름 )
를 점검하여 주십시오 . 다소 오염되어 있으면 에어블로우 툴로 제거하고 , 그 이상의 경우는 교환하실 것을
권장합니다 .
■ 준비물
•
사각건
•
정밀일자드라이버 ( 옵션구입품 )
•
핀셋
•
에어블로우툴 ( 옵션구입품 )
•
교환부품 ( 제 1 장「2.1.1소모품」참조 )
c
주의
에어블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
n
요점
분실 또는 낙하한 부품이 장비내에 들어가는 것을 방지하기 위해 , 컨베이어 위에 사각건을 깔고 작업해 주십시오 .
1
헤드를 Y 축의 최전방으로 이동시킵
니다 .
[ 장치 ]-「헤드」( 또는「컨베이어」)탭화면의[ 축
이동 ]버튼을눌러서「축이동」화면을열고 ,헤드
를Y 축의최전방으로이동시켜주십시오 .
참고
이젝터는 헤드의 우측에 있습니다 . 헤드를 최전방으로 이동
시키면 필터의 점검을 하기 수월합니다 . ( 점검은 장비의
앞쪽에서 합니다 .)
e
2
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
3
필터 캡을 분리합니다 .
일자정밀드라이버로캡을풀어서분리하여주십
시오 .
57318-N8-0 0
4
필터를 청소합니다 .
핀셋등으로필터를빼내고 ,필터의오염정도가
적으면 ,에어블로우툴로청소하고이젝터안으로
끼웁니다 .
n
요점
더러움이 심하거나 변색된 경우에는 , 필터를 새 것으로 교
환합니다 . 장비의 가동시간에 따라 다릅니다만 , 필터 교환
의 기준은 3 개월에 1 번입니다 .
필터캡을 분리한다
Step 3
이젝터 유니트
필터캡
O링
필터
