부록 목차 1 . 사양 A - 1 1 . 1 에어압 조정부 A - 1 1 .2 전원접속 부 A - 2 1. 3 장비간 입출력 커넥터 A - 3 1 .3. 1 PRE VIO USINTERFACE A - 3 1 .3.2 NE X TINTER F ACE A - 4 2. 보증에 대하여 A - 5
5-7
5
5
컨베이어로부터 벨트를 분리합니다 .
벨트를분리한후 ,컨베이어Arm 과기판가이드
의틈새를얇은브러시 ,또는헝겊등으로청소해
주십시오 .
57512-N8- 00
6
새로운 벨트를 끼웁니다 .
1. 새로운벨트를풀리에걸어둡니다 .
2. 샤프트를풀리에접속해서고정볼트를조여
주십시오 .
3. 벨트텐셔너를이동시켜텐션을가하면서볼트
를조입니다 .
c
주의
벨트텐셔너 ( 풀리 ) 의체결토르크는반드시5.5N
•
m 으로
설정해주십시오 .
7
기판클램프 ASSY 를 장착합니다 .
1. 기판클램프ASSY 를원상태로부착해서고정
볼트로임시고정합니다 .
2. [ 장치 ]-「컨베이어」탭의[ 기판클램프 ] 버튼
을눌러서클램프시킨상태에서임시고정한볼
트를조여주십시오 .
57513-N8- 00
c
주의
조정작업은에어를공급해서기판클램프를위로올린상태에
서해주십시오 .
9
벨트의 장착상태를 확인합니다 .
1. [ 장치 ]-「컨베이어」탭의[ 기판클램프 ] 버
튼을한번눌러서언클램프합니다 .
2. [ 장치 ]-「컨베이어」탭의[ 컨베이어구동 ] 버
튼으로벨트를회전시켜서동작상태를확인해
주십시오 .
3. 벨트의회전이고르지못하거나 ,벨트의처짐
이심할경우는 ,텐셔너볼트의위치를조정하
고 ,회전시켜서확인조정해주십시오 .

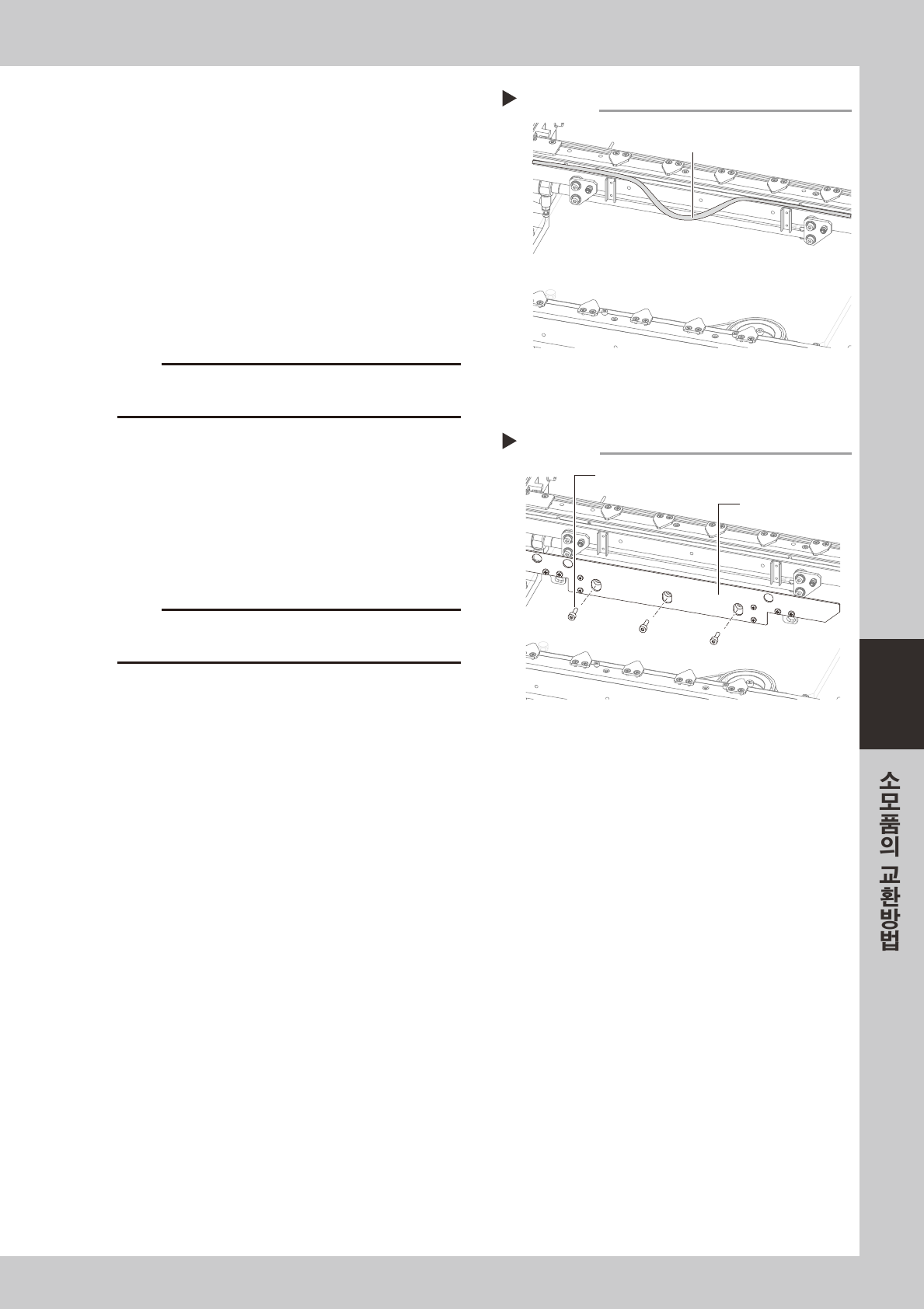

컨베이어로부터 벨트를 분리
Step 5
벨트
기판클램프 ASSY의 장착
Step 7
기판클램프 ASSY
고정볼트(3군데)
A-1
A
1. 사양
1.1 에어압 조정부
본체 정면의 좌측 및 좌측하단 패널내에 , 본체의 에어 구동부에 공급하는 에어압의 조정부가 있습니다 .
아래에 표시한 적정값으로 설정할 필요가 있습니다 .
원 에어커넥터
에어압 조정부
에어공급/배출
밸브
압력 레귤레이터
본체 설정압력
에어다운
검출압력
57A00-N8-00
■ 공급 에어압력
공급에어압력이란 ,압력조정기로에어압을설정하기전의본체에공급되는원래압력을말합니다 .
하기의적정범위내로공급하여주십시오 .
YC8：0.45MPa
■ 설정압력과 에어다운 검출압력
본체설정압력 ( 상단 ) :0.40MPa~0.41Mpa
에어다운검출압력 ( 하단 ) ：0.33MPa
■ 압력 표시계
설정에어압력 ( 상단 ) 과에어다운검출압력 ( 하단 ) 이표시되어있습니다 .
보통은녹색으로표시되고 ,에어다운검출시에는적색으로바뀝니다 .
■ 에어공급 / 배출 밸브
이밸브를우측으로돌리면 ,에어공급을차단합니다 .또한 ,에어경로내에남아있는에어도배출합니다 .
■ 원에어 커넥터
40SH( 日東工器 )소켓을장착한내경8mm이상의에어호스를준비하여접속해주십시오 .에어드라이어및에어필터를
통과한청정공기를사용해주십시오 .
